蓄電池巡檢儀結構

• 　　1）監測主機：

  　　一臺監測主機可以管理兩組蓄電池，可以完成對不同只數蓄電池組的監測管理。采集電池組的電壓、電流、環境溫度。采集單電池電壓和內阻。具有遠程（集中）管理RS-485接口、RS232接口、操作鍵盤、漢字（或數碼、字符，因規格型號而異）顯示面板、聲光報警及報警接點輸出。實時顯示電池?cái)?shù)據，存儲數據，查詢數據，智能分析數據，對異常的電池運行情況進行及時報警。數據傳輸，把采集到的數據通過RS232接口上傳到PC機中。

  　　2）客戶端監測軟件：

  　　直觀顯示電池實時數據，強大的后臺數據庫存儲歷史數據，可以 方便地查詢歷史數據，智能分析數據，通過圖表曲線方式直觀顯示各種數據，并自動生成數據報表。對異常的電池運行情況進行及時報警，并詳細報告報警信息，報警結束后保存報警信息，給維護人員提供了電池維護的參考。操作人員按權限進行管理，與監測中心軟件共同使用，通過網絡實現遠程集中監控。

  　　3）服務器端軟件：

  　　可以對所監測的所有的局站或機房的電池進行各種數據處理，所具有的數據處理功能與客戶端類似，功能十分強大，對所有的異常的電池運行情況進行及時報警，并詳細報告報警信息，報警結束后保存報警信息，給維護人員提供了電池維護的參考。操作人員按權限進行管理，與客戶端軟件共同使用，通過網絡實現遠程集中監控。實現了在監測中心就可以監測到所管理的所有電池組，并且不受空間和時間的限制。輔助部件系統進行安裝所需的附件，測試線和傳感器等。

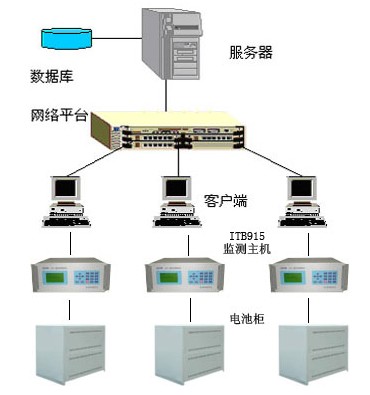

  蓄電池巡檢儀網絡圖

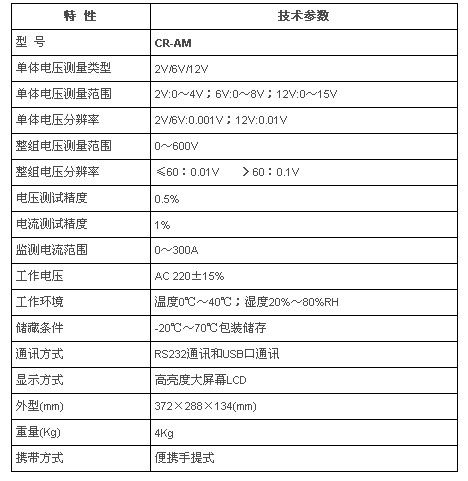

蓄電池巡檢儀參數

蓄電池巡檢儀功能

• 　　·在線監測功能： 在電池組處于在線放電、均充、浮充等狀態下，對電池組進行實時監測；包括整組電壓、單節電池電壓、整組充放電流、整組充入容量、整組放出容量、監測時間等；可同時對4組電池進行在線監測，用戶可設置監測電池節數(最多240節)。

  　　·可外接我公司的CR-AO蓄電池智能負載，實現恒流放電測試和容量、內阻快速測試功能?？赏瑫r(shí)接多個智能負載以滿足不同容量的蓄電池。

  　　·可保存10組監測數據；用戶對數據可進行查詢、刪除及U盤導出操作。

  　　·當外接我公司的CR-AO蓄電池智能負載時，可保存10組恒流放電數據，99組容量內阻快測數據；用戶對數據可進行查詢、刪除及U盤導出操作。

  　　·計算機可通過串口與儀器連接，對儀器進行控制和實時監測，并進行圖形分析。

  　　·人性化的操作界面，操作簡單，流程清晰，每一步操作均有簡體中文提示。

  　　·海藍色高亮度大屏幕液晶顯示器，顯示效果清晰優美。

  　　·上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。
