CAN具有十分優越的特點，使人們樂于選擇。這些特性包括：

　　1、低成本；

　　2、極高的總線利用率；

　　3、很遠的數據傳輸距離(長達10Km)；

　　4、高速的數據傳輸速率（高達1Mbit/s）；

　　5、可根據報文的ID決定接收或屏蔽該報文；

　　6、可靠的錯誤處理和檢錯機制；

　　7、發送的信息遭到破壞后，可自動重發；

　　8、節點在錯誤嚴重的情況下具有自動退出總線的功能；

　　9、報文不包含源地址或目標地址，僅用標志符來指示功能信息、優先級信息。

　　(1)它是一種多主總線，即每個節點機均可成為主機，且節點機之間也可進行通信。

　　(2)通信介質可以是雙絞線、同軸電纜或光導纖維，通信速率可達1Mb/s。

　　(3)CAN總線通信接口中集成了CAN協議的物理層和數據鏈路層功能，可完成對通信數據的成幀處理，包括位填充、數據塊編碼、循環冗余校驗、優先級判別等項工作。

　　(4)CAN協議的一個最大特點是廢除了傳統的站地址編碼，雨代之以對通信數據塊進行編碼。采用這種方法的優點是可使網絡內的節點個數在理論上不受限制，數據塊的標識碼可由11位或29位二進制數組成，因此可以定義211或229個不同的數據塊，這種數據塊編碼方式，還可使不同的節點同時接收到相同的數據，這一點在分步式控制中非常重要。

　　(5)數據段長度最多為8個字節，可滿足通常工業領域中控制命令、工作狀態及測試數據的一般要求。同時，8個字節不會占用總線時間過長，從而倮證了通信的實時性。

　　(6)CAN協議采用CRC檢驗并可提供相應的錯誤處理功能，保證了數據通信的可靠性。CAN總線所具有的卓越性能、極高的可靠性和獨特設計，特別適合工業設各測控單元互連。因此備受工業界的重視，并已公認為最有前途的現場總線之一。

　　所有CAN總線通信在應用上都是一致的，但有兩種硬件和兩個版本的數據格式，分為基本型和完全型，如圖1所示。幾乎所有新的處理器內部嵌入的CAN總線模塊都支持這兩種操作模式，其中基本型主要用于對成本要求比較敏感的系統中。

　　基本型（BASIC—CAN）主要有以下特點：

　　●MCU內核和CAN總線模塊采用閉環連接方式；

　　●有1個發送緩沖；

　　●有2個接收緩沖；

　　●需要使用軟件選擇輸入的消息。

　　完全型（FULL—CAN）主要有以下特點：

　　●提供消息服務；

　　●對輸人消息進行更大范圍的接收濾波；

　　●郵箱允許用戶配置；

　　●郵箱的存儲區以及郵箱的大小與具體的芯片有關；

　　●先進的錯誤識別功能。

　　此外，CAN2．OB總線規范定義了 2種不同的數據格式（標準幀和擴展幀），其主要區別在于標識符域的長度不同：標準幀有II位的標識符，擴展幀有29位的標識符，如圖1所示。CAN總線的標準數據幀的長度是44～108位，而擴展數據幀的長度是64～128位。根據數據流代碼的不同，標準數據幀可以插入28位填充位，擴展數據幀可以插人28位填充位。因此，標準數據幀最長為131位，擴展數據幀最長為156位。

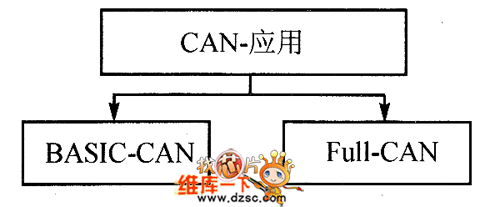

　　圖1 CAN總線應用類型

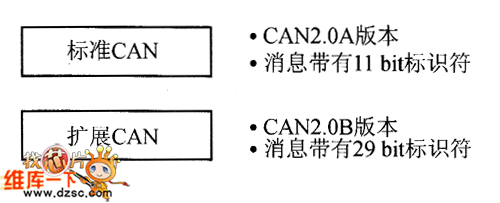

　　圖2 數據格式類型

　　圖1給出了構成標準／擴展數據幀各位在整個數據幀中的位置，主要包括：

　　●幀起始位；

　　●包含標識符和發送消息類型的仲裁域；

　　●包含數據位數的控制域；

　　ELTMS320X281x∶DSP jffilE＆ C柳；ffilBTT，荃∶

　　●最多8字節的數據域；

　　●循環冗余檢查位（CRC）；

　　●應答位；

　　●幀結束位。

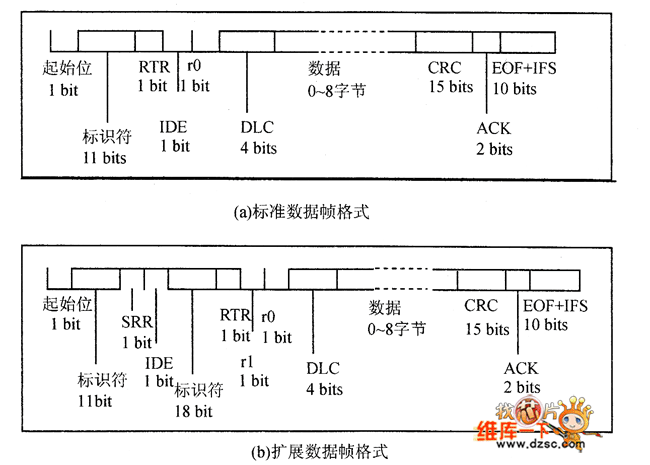

　　圖3 數據幀格式

　　CAN總線消息主要由仲裁區、數據區、CRC校驗區以及幀結束區荃部分構成。各區主要情 況如下。

　　●仲裁區：

　　◇定義消息的優先級；

　　◇消息的邏輯地址（標識符）；

　　◇標準幀11位標識符；

　　◇擴展幀29位標識符。

　　●數據區：

　　◇每個消息最多可以包含8字節的數據；

　　◇允許不包含數據幀的幀存在（數據區長度為0字節）。

　　●CRC校驗區：包含循環冗余校驗位。

　　●幀結束區：幀結束區消息響應標識、錯誤消息、消息結束。

　　圖3給出的數據幀包含起始位、標識符、遠程傳輸請求、標識擴展等，所有相關的仲裁、數據、CRC校驗以及幀結束構成了完整的CAN總線消息幀，各部分的具體含義如下。

　　起始位（1 bit）? 標識一個消息幀的開始，在空閑時間的下降沿同步所有的總線模塊；

　　標識符（11 bits）:定義消息的邏輯地址和優先級，優先級的數字越小優先級越高；

　　RTR（1 bit）:遠程傳輸請求，如果RTR＝1表示在數據幀中沒有有效數據，請求遠程節點向發出請求幀的節點發送數據；

　　IDE（1 bit）:標識符擴展，如果IDE＝1，則采用擴展的數據幀傳送數據；

　　r0 保留；

　　DLC（4 bits）:數據長度代碼，數據幀長度允許的數據字節數為｛0～8），其他長度數值不允許使用；

　　數據（0～8字節）:消息數據；

　　CRC（15 bits）:循環冗余校驗碼”只用于檢測錯誤而不能校正；

　　ACK（2 bits）每一個接聽者接收到消息后必須發送響應位（ACK）：

　　EOF（7 bits＝1，recesslve）:幀的結束；

　　IFS（3 bits＝1，recessive）:內部幀空間，將接收到的消息從總線處理單元復制到緩沖，只有擴展模式有該位；

　　SRR（1 bit＝recesslve）: 替代標準幀中的遠程幀請求位（RTR）；

　　r0:保留。

　　CAN總線采用的是一種叫做“載波監測，多主掌控／沖突避免”（CSMA／CA）的通信模式。這種總線仲裁方式允許總線上的任何一個設各都有機會取得總線的控制權并向外發送數據。如果在同一時刻有2個或2個以上的設各要求發送數據，就會產生總線沖突，CAN總線能夠?qū)崟r地檢測這些沖突并對其進行仲裁，從而使具有高優先級的數據不受任何損壞地傳輸。

　　當總線處于空閑狀態時呈隱性電平，此時任何節點都可以向總線發送顯性電平作為幀的開始。如果2個或2個以上同時發送就會產生競爭。CAN總線解決競爭的方法同以太網的CSMA／CD（Carrier Sense Multiple Access with Collislon Detection）方法基本相似，如圖1所示。此外，CAN總線做了改進并采用CSMA／CA（Carrier Sense Multiple Access with Collision Avoidance）訪問總線，按位對標識符進行仲裁。各節點在向總線發送電平的同時，也對總線上的電平讀取，并與自身發送的電平進行比較，如果電平相同繼續發送下一位，不同則停止發送退出總線競爭。剩余的節點繼續上述過程，直到總線上只剩下1個節點發送的電平，總線競爭結束，優先級高的節點獲得總線的控制權。

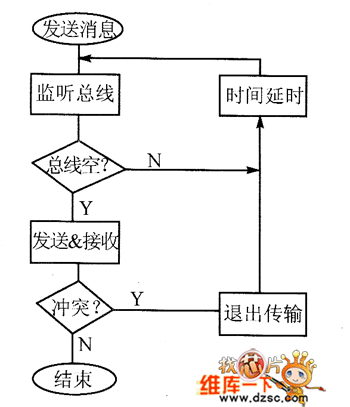

　　圖1 Ethernet采用的CSMA／ CD總線訪問過程

　　CAN總線以報文為單位進行數據傳輸，報文的優先級結合在44位標識符中（擴展幀的標識符29位），具有最小二進制數的標識符的節點具有最高的優先級。這種優先級一旦在系統設計時確定就不能隨意地更改，總線讀取產生的沖突主要靠這些位仲裁解決。之所以CAN總線不采用以太網使用的延時避免沖突，主要是為了保證具有更高優先級的節點能夠完整地實時傳輸，而且CSMA／CA可以有效地避免沖突。

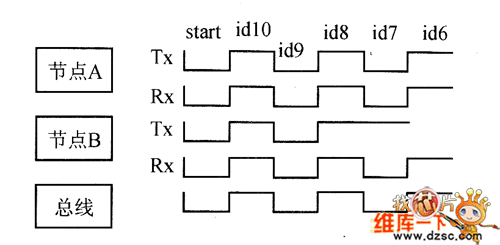

　　如圖2所示，節點A和節點B的標識符的第lO、9、8位電平相同，因此兩個節點偵聽到的信息和它們發出的信息相同。第7位節點B發出一個“1”，但從節點上接收到的消息卻是“0”，說明有更高優先級的節點占用總線發送消息。節點B會退出發送處于單純監聽方式而不發送數據；節點A成功發送仲裁位從而獲得總線的控制權，繼而發送全部消息?？偩€中的信號持續跟蹤最后獲得總線控制權發出的報文，本例中節點A的報文將被跟蹤。這種非破壞性位仲裁方法的優點在于，在網絡最終確定哪個節點被傳送前，報文的起始部分已經在網絡中傳輸了，因此具有高優先級的節點的數據傳輸沒有任何延時。在獲得總線控制權的節點發送數據過程中，其他節點成為報文的接收節點，并且不會在總線再次空閑之前發送報文。

　　圖2? CAN總線節點訪問總線過程

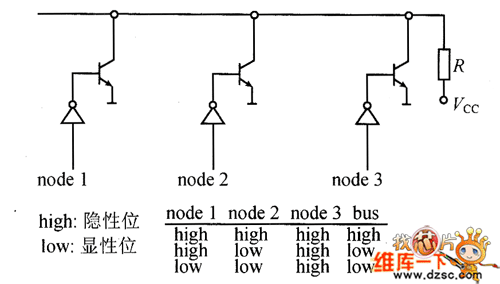

　　圖3為CAN總線上節點的電平邏輯，總線上的節點電平對于總線電平而言是相與的關系，只有當3個節點的電壓都等于1（隱性電平），總線才會保持在ycc（隱性電平）狀態。只要有1個節點切換到0狀態（顯性電平），總線就會被強制在顯性狀態（0）。這種避免總線沖突的仲裁方式能夠使具有高優先級的消息沒有延時地占用總線傳輸。

　　圖3 CAN總線上節點的電平邏輯

　　CAN總線采用的是一種叫做“載波監測，多主掌控／沖突避免”（CSMA／CA）的通信模式。這種總線仲裁方式允許總線上的任何一個設各都有機會取得總線的控制權并向外發送數據。如果在同一時刻有2個或2個以上的設各要求發送數據，就會產生總線沖突，CAN總線能夠?qū)崟r地檢測這些沖突并對其進行仲裁，從而使具有高優先級的數據不受任何損壞地傳輸。

　　當總線處于空閑狀態時呈隱性電平，此時任何節點都可以向總線發送顯性電平作為幀的開始。如果2個或2個以上同時發送就會產生競爭。CAN總線解決競爭的方法同以太網的CSMA／CD（Carrier Sense Multiple Access with Collislon Detection）方法基本相似，如圖1所示。此外，CAN總線做了改進并采用CSMA／CA（Carrier Sense Multiple Access with Collision Avoidance）訪問總線，按位對標識符進行仲裁。各節點在向總線發送電平的同時，也對總線上的電平讀取，并與自身發送的電平進行比較，如果電平相同繼續發送下一位，不同則停止發送退出總線競爭。剩余的節點繼續上述過程，直到總線上只剩下1個節點發送的電平，總線競爭結束，優先級高的節點獲得總線的控制權。

　　圖1 Ethernet采用的CSMA／ CD總線訪問過程

　　CAN總線以報文為單位進行數據傳輸，報文的優先級結合在44位標識符中（擴展幀的標識符29位），具有最小二進制數的標識符的節點具有最高的優先級。這種優先級一旦在系統設計時確定就不能隨意地更改，總線讀取產生的沖突主要靠這些位仲裁解決。之所以CAN總線不采用以太網使用的延時避免沖突，主要是為了保證具有更高優先級的節點能夠完整地實時傳輸，而且CSMA／CA可以有效地避免沖突。

　　如圖2所示，節點A和節點B的標識符的第lO、9、8位電平相同，因此兩個節點偵聽到的信息和它們發出的信息相同。第7位節點B發出一個“1”，但從節點上接收到的消息卻是“0”，說明有更高優先級的節點占用總線發送消息。節點B會退出發送處于單純監聽方式而不發送數據；節點A成功發送仲裁位從而獲得總線的控制權，繼而發送全部消息。總線中的信號持續跟蹤最后獲得總線控制權發出的報文，本例中節點A的報文將被跟蹤。這種非破壞性位仲裁方法的優點在于，在網絡最終確定哪個節點被傳送前，報文的起始部分已經在網絡中傳輸了，因此具有高優先級的節點的數據傳輸沒有任何延時。在獲得總線控制權的節點發送數據過程中，其他節點成為報文的接收節點，并且不會在總線再次空閑之前發送報文。

　　圖2? CAN總線節點訪問總線過程

　　圖3為CAN總線上節點的電平邏輯，總線上的節點電平對于總線電平而言是相與的關系，只有當3個節點的電壓都等于1（隱性電平），總線才會保持在ycc（隱性電平）狀態。只要有1個節點切換到0狀態（顯性電平），總線就會被強制在顯性狀態（0）。這種避免總線沖突的仲裁方式能夠使具有高優先級的消息沒有延時地占用總線傳輸。

　　圖3 CAN總線上節點的電平邏輯

　　在CAN總線中存在5種錯誤類型，它們互相并不排斥，下面簡單介紹一下它們的區別、產生的原因及處理方法。

　　位錯誤:向總線送出一位的某個節點同時也在監視總線，當監視到總線位的電平與送出的電平不同時9則在該位時刻檢測到一個位錯誤。但是在仲裁區的填充位流期間或應答間隙送出隱性位而檢測到顯性位時，不認為是錯誤位。送出認可錯誤標注的發送器，在檢測到顯性位時也不認為是錯誤位。

　　填充錯誤:在使用位填充方法進行編碼的報文中，出現了第6個連續相同的位電平時，將檢 測出一個填充錯誤。

　　CRC錯誤:CRC序列是由發送器CRC計算的結果組成的。接收器以與發送器相同的方法計算CRC。如果計算的結果與接收到的CRC序列不同，則檢測出一個CRC錯誤。

　　形式錯誤: 當固定形式的位區中出現一個或多個非法位時，則檢測到一個形式錯誤。

　　應答錯誤:在應答間隙，發送器未檢測到顯性位時，則由它檢測出一個應答錯誤。

　　檢測到出錯條件的節點通過發送錯誤標志進行標定。當任何節點檢測出位錯誤、填充錯誤、形式錯誤或應答錯誤時，由該節點在下一位開始發送出錯誤標志。

　　當檢測到CRC錯誤時。出錯標志在應答界定符后面那一位開始發送．除非其他出錯條件的錯誤標志已經開始發送。

　　在CAN總線中，任何一個單元可能處于下列3種故障狀態之一：錯誤激活狀態（ErrorActive）、錯誤認可狀態（Error Pasitive）和總線關閉狀態（Bus off）。

　　錯誤激活單元可以照常參與總線通信，并且當檢測到錯誤時，送出一個活動錯誤標志。錯誤 認可節點可參與總線通信，但是不允許送出活動錯誤標志。當其檢測到錯誤時，只能送出認可錯 誤標志，并且發送后仍為錯誤認可狀態，直到下一次發送初始化?？偩€關閉狀態不允許單元對總 線有任何影響。

　　為了界定故障，在每個總線單元中都設有2個計數：發送出錯計數和接收出錯計數。這些 計數按照下列規則進行。

　?。?）接收器檢查出錯誤時，接收器錯誤計數器加1，除非所有檢測錯誤是發送活動錯誤標志或超載標志期間的位錯誤。

　?。?）接收器在送出錯誤標志后的第一位檢查出顯性位時，錯誤計數器加8。

　?。?）發送器送出一個錯誤標志時，發送器錯誤計數器加8。有兩種情況例外：其一是如果發 送器為錯誤認可，由于未檢測到顯性位應答或檢測到應答錯誤，并且在送出其認可錯誤標志時，未檢測到顯性位；另外一種情況是如果仲裁器件產生填充錯誤，發送器送出一個隱性位錯誤標志，而檢測到的是顯性位。除以上兩種情況外，發送器錯誤計數器計數不改變。

　　（4）發送器送出一個活動錯誤標志或超載標志時，檢測到位錯誤，則發送器錯誤計數器加8。

　?。?）在送出活動鐠誤標志、認可錯誤標志或超載錯誤標志后，任何節點都最多允許連續7個顯性位。在檢測到第11個連續顯性位后，或緊隨認可錯誤標志檢測到第8個連續的顯性位，以及附加的8個連續的顯性位的每個序列后，每個發送器的發送錯誤計數都加8，并且每個接收器的接收錯誤計數也加8。

　?。?）報文成功發送后，發送錯誤計數減1，除非計數值已經為0。

　?。?）報文成功發送后，如果接收錯誤計數處于1～197之間，則其值減1；如果接收錯誤計數為0，則仍保持為0；如果大于127，則將其值記為119～127之間的某個數值。

　?。?）當發送錯誤計數等于或大于128，或接收錯誤汁數等于或大于128時，節點進人錯誤認,可狀態，節點送出一個活動錯誤標志。

　　（9）當發送錯誤計數器大于或等于256時，節點進人總線關閉狀態。

　?。?O）當發送錯誤計數和接收錯誤計數均小于或等于127時，錯誤認可節點再次變?yōu)殄e誤激活節點。

　　（11）在檢測到總線上11個連續的隱性位發送128次后，總線關閉節點將變?yōu)?個錯誤計數器均為0的錯誤激活節點。

　　（12）當錯誤計數器數值大于96時，說明總線被嚴重干擾。

　　如果系統啟動期間僅有1個節點掛在總線上，此節點發出報文后，將得不到應答，檢查出錯誤并重復該報文，此時該節點可以變?yōu)殄e誤認可節點，但不會因此關閉總線。

　　CAN最初出現在80年代末的汽車工業中，由德國Bosch公司最先提出。當時，由于消費者對于汽車功能的要求越來越多，而這些功能的實現大多是基于電子操作的，這就使得電子裝置之間的通訊越來越復雜，同時意味著需要更多的連接信號線。提出CAN總線的最初動機就是為了解決現代汽車中龐大的電子控制裝置之間的通訊，減少不斷增加的信號線。于是，他們設計了一個單一的網絡總線，所有的外圍器件可以被掛接在該總線上。1993年，CAN 已成為國際標準ISO11898(高速應用)和ISO11519（低速應用）。

　　CAN是一種多主方式的串行通訊總線，基本設計規范要求有高的位速率，高抗電磁干擾性，而且能夠檢測出產生的任何錯誤。當信號傳輸距離達到10Km時，CAN 仍可提供高達50Kbit/s的數據傳輸速率。

　　由于CAN總線具有很高的實時性能，因此，CAN已經在汽車工業、航空工業、工業控制、安全防護等領域中得到了廣泛應用。
