語音編碼器方法歸納起來可以分成三大類：波形編碼、信源編碼、混合編碼。

　　1．波形編碼

　　波形編碼比較簡單，編碼前采樣定理對模擬語音信號進行量化，然后進行幅度量化，再進行二進制編碼。解碼器作數／模變換后再由低通濾波器恢復出現原始的模擬語音波形，這就是最簡單的脈沖編碼調制（PCM），也稱為線性PCM?？梢酝ㄟ^非線性量化，前后樣值的差分、自適應預測等方法實現數據壓縮。波形編碼的目標是讓解碼器恢復出的模擬信號在波形上盡量與編碼前原始波形相一致，也即失真要最小。波形編碼的方法簡單，數碼率較高，在64kbit/s至32kbit/s之間音質優良，當數碼率低于32kbit/s的時候音質明顯降低，16 kbit/s時音質非常差。

　　2．信源編碼

　　信源編碼又稱為聲碼器，是根據人的發生機理，在編碼端對語音信號進行分析，分解成有聲音和無聲音兩部分。聲碼器每隔一定時間分析一次語音，傳送一次分析的的道德有／無聲和濾波參數。在解碼端根據接收的參數再合成聲音。聲碼器編碼后的碼率可以做得很低，如1.2kbit/s、2.4kbit/s，但是也有其缺點。首先是合成語音質量較差，往往清晰度可以而自然度沒有，難于辨認說話人是誰，其次是復雜度比較高。

　　3．混合編碼

　　混合編碼是將波形編碼和聲碼器的原理結合起來，數碼率約在4kbit/s—16kbit/s之間，音質比較好，最近有個別算法所取得的音質可與波形編碼相當，復雜程度介乎與波形編碼器和聲碼器之間。

　　上述的三大語音編碼方案還可以分成許多不同的編碼方案。

　　語音編碼屬性可以分為四類，分別是比特速率，時延、復雜性和質量。比特律是語音編碼很重要的一方面。比特速率的范圍可以是從保密的電話通信的2.4kbit/s到64kbit/s的G.711PCM編碼和G.722寬帶（7KHz）語音編碼器。

　　在語音編碼領域中，隨著傳輸、處理、存儲等各種信息量的巨增，信息的壓縮處理已成為迫切的要求，基于新的網絡和新的要求，無論是從節省傳輸頻帶資源，還是保持線路通信的高效率等方面來看，研究采用各種可變速率語音編碼技術的系統都有重要意義。目前為了適應此需要提出了AMR（adaptivemulti－rate）概念，即自適應話音編碼器。基于帶寬的考慮可分為AMR－ NB（AMRNarrowband）和AMR－WB（AMRwideband）。對于AMR－NB，語音通道帶寬限制為3．7 MHz，采樣頻率為8 kHz，而AMR－WB為7 MHz的帶寬，采樣頻率為16 kHz，但考慮語音的短時相關性，每幀長度均為20 ms。這2種編碼器根據帶寬的要求雖然選用了不同的速率，但有異曲同工之處，以下著重介紹在TD－SCDMA中AMR－NB的實現。此編碼器運用了代數碼本線性預測（ACELP）混合編碼方式，也就是數字語音信號中既包括若干語音特征參數又包括部分波形編碼信息，再運用這些特征信息重新合成語音信號的過程?？刂七@些參數的提取數目，根據速率要求對信息進行取舍而得到了以下8種速率，混合組成如表1所示的自適應語音編碼器。表1中模式AMR－12．20就提取出244比特的參數信息，而模式AMR－4．70卻只提取了95比特信息。根據這些比特所含的信息量可以將其分為3類比特class 0，1，2。在信道編碼時class0和1都將會使用循環冗余校驗碼進行差錯檢驗，對于class 2則根據上一幀進行恢復。

　　語音編碼或語音壓縮編碼研究的基本問題，就是在給定編碼速率的條件下，如何能得到盡量好的重建語音質量。主觀評定方法符合人類聽話時對語音質量的感覺得到了廣泛應用。常用的方法有平均得分意見（mean opinion score,簡稱MOS）判定法，表2說明了AMR話音編碼器各模式的話音質量。

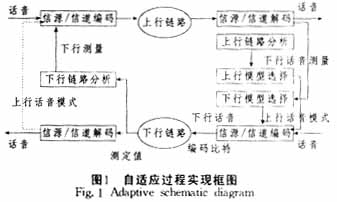

　　1　AMR模式選擇的自適應機制

　　自適應的基本概念是以更加智能的方式解決信源和信道編碼的速率分配問題，使得無線資源的配置和利用更加靈活和高效。實際的語音編碼速率取決于信道的條件，它是信道質量的函數。而這部分的工作是解碼器根據噪聲等測量參數協助基站來完成的，選擇模式，決定速率快慢。原則上在信道很差的時候采用速率比較低的編碼器，這樣就能分配給信道編碼更多的比特?cái)?shù)來實現糾錯，實現更可靠的差錯控制，從而有效地抑制錯誤發生，提高話音質量［1］。

　　在TD－SCDMA系統實現方面為了便于量化比較而采用了C／I（載干比）這一概念，取其滑動平均值，再將此值與一預先定義好的門限值進行比較，來決定速率的選擇。由于不同的特性，全速率信道和半速率信道就應有不同的定義值。在全速率信道，當C／I≥13時，MR122的MOS值可以達到4以上，可以提供很好的性能；9≤C／I＜13時，MR122、MR102、MR795都是可以選擇的，速率越低，誤幀率越低；當6≤C／I＜9時，最好選擇MR74、 MR67、MR59；而當C／I＜6時就應盡量選擇越低的速率，隨著信道質量的下降，誤幀率都會增加，但相對選擇的速率低，就能提供相對較好的話音質量。對于半速率信道，與上述類似，不再累述。下面進一步說明自適應速率選擇的實現過程。圖1是完整的說明圖。自適應要求有2類信息需要傳輸：在下行信道上，需要基站發送給移動臺1模式選擇測量命令，而在上行信道上，移動臺將信道測量信息傳送給基站。這種模式要求傳送信息準確、可靠、及時，才能有效達到自適應的目的?；久繋l(fā)送1測量命令，得到返回信息，通過比較選擇，選擇1模式用于下一幀。這樣就可以實現速率間的轉換，達到自適應的目的，在速率間的切換會有一定功率損耗，并且不同速率間的損 耗是不同的，這是在實現過程中應該考慮的［2，3］。

　　2　AMR編碼器算法

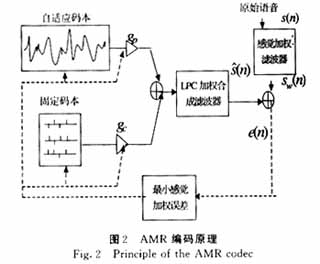

　　AMR編碼器算法是基于代數碼本線性預測（ACELP）的混合編碼算法［4，5］。基本原理是原始語音按幀輸入，根據使合成語音與原始語音的加權均方誤差最小的準則，從隨機碼本和固定碼本中挑選合適的碼矢以代替殘差信號，并將碼矢地址和增益及各濾波器的參數量化編碼后傳送到接收端；接收端恢復各濾波器時，采用與發送端相同的碼本，按照碼矢地址找到該碼矢乘上增益，激勵合成濾波器，得到合成語音。在編碼部分需要抽取下列典型參數：線性預測濾波器系數（LP），自適應碼本（ACB）和固定碼本（FCB）索引以及2種碼本的增益（ 見圖2）。下面將分別從編碼和解碼 的角度闡述AMR編解碼方案。

　?。?）線性預測計算。LPC濾波器表征語音信號發生模型中的聲道模型，圖2中其中，A（z）為聲道傳輸函數，ai隨語音幀的變化不斷改變（ai具有短時穩定性）。因此，在每個語音幀中，需要提取LPC系數。按其預測值與實際值最小 化均方誤差原則，可得下式：

　　上述正則方程［6］采用Durbin算法進行線性預測便可得到參數ak?？紤]到線譜頻率（LSF）誤差的相對獨立性及有序有界性質，與線性預測參數（LP）是一一對應的，采用Chebyshev多項式估計方法是可以相互轉換的，因此在考慮傳輸時用LSF參數代替LP參數，將其進行矢量量化，在解碼部分再對LP進行恢復。在12．2 kbit／s模式下采用分裂矩陣（SMQ）的方式進行矢量量化，在其它模式下采用分裂矢量（SVQ）的方式進行矢量量化。由于在12．2kbit／s中，每一幀需要進行2次線性預測編碼（LPC）分析，所以會得到2組LSF系數。AMR在TD－SCDMA系統的具體實現過程中將這2組系數進行聯合量化。也就是將矩陣（r（1），r（2））分為5個2×2的子陣，分別進行矢量量化，維數為4，碼本容量分別為128（子陣1），64（子陣5），256（子陣 2，3，4），失真　　測度選擇計算量最小也有主觀評價意義的歐式距離，在碼本搜索過程中采用了全搜索算法。同樣，對于其它的編碼速率，有相同的思路和操作步驟，最大的差別就是對LSF矢量的子陣劃分，它們的劃分方法是采用維數為3，3和4的3個子陣（子矢量）。

　?。?）碼本搜索［4］。TD－ SCDMA系統中，AMR自適應碼本搜索和代數碼本搜索是語音合成的關鍵，它們都是在子幀的基礎上完成的，其中，每個子幀長為5 ms，對應4個樣點。自適應碼本表征語音信號發生模型中的周期性結構，自適應碼本搜索通過一個長時預測濾波器（LTP），去除信號中存在的長時相關，使殘差信號頻譜更加平坦，以便于形成白噪聲激勵信號，同時提取基音延遲和對應的基音增益。再經過基音開環和閉環分析得到分?jǐn)?shù)基音延遲決定后，自適應碼本矢量v （n）通過在最佳的整數延遲kopt和相位（分?jǐn)?shù)延遲）t處內插就得到

　　代數碼本表示語音信號發生模型中的隨機信號，根據感覺加權均方誤差最小的原則，最終獲得［2］。代數碼本結構是基于交織單脈沖序列（ISPP）的，其脈沖幅度和位置的取值都要受到一定的限制以滿足一定的代數結構和比特分配要求，對于不同速率，脈沖位置和個數都選擇不同。而且在系統中，碼本設計上改進了以前的高斯隨機碼本結構，構造了中心削波的重疊碼本。經稀疏后，碼本中就會產生90％的零值。這樣是可以簡化搜索過程的。通過最大化下式可?量，d＝Htx2表示目標信號x2（n）和沖激響應h′w（n）之間的相關性。在得到以上參數后，AMR中系統總共設計了3種量化器。AMR－12．2代數碼本增益的量化是采用6比特標量量化器，AMR －4．75是將自適應碼本增益和代數碼本增益進行聯合量化，而對于其他速率則是按原始語音與合成語音的加權誤差最小找出目標矢量。由于考慮多速率的公用，所以碼本容量較大，這與其他編碼器是不同的。

　?。?）AMR解碼原理。解碼器分為3大部分：譯碼部分、語音合成和后濾波。在解碼器輸入端，從接收的比特流中獲得LSP矢量、自適應碼本和代數碼本參數（索引和增益）等。LSP線譜對參數還需要轉化為線性預測濾波器系數，再根據LP系數內插得到各子幀的合成濾波器系數。激勵矢量由自適應碼本和代數碼本經各自的增益加權后獲得，將激勵矢量輸入合成濾波器得到重建的語音信號。最后，重建的語音信號還需要經過后濾波處理。ACELP編碼器編碼的語音可看成是包含了高斯噪聲的原始語音。使用后濾波可以減少合成語音中包含的噪聲信號，從而有效地提高合成語音的語音質量。后處理包括兩部分功能：自適應后濾波和信號放大。自適應增益控制用于補償合成語音和經過后濾波的合成語音之間的失真。將信號通過以下濾波器，就可得到修正的后濾波合成語音。

　　3　結束語

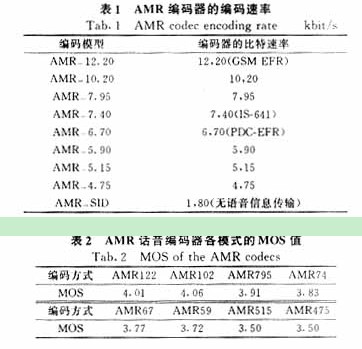

　　AMR的提出能提供高質量的語音，增強抗信道誤差的能力，通過低編碼速率靈活配置提高了系統容量，編碼速率根據無線環境和本地容量需求動態選擇不同模式。筆者圍繞AMR語音編碼算法進行分析和研究。該算法已在TI公司的TMS320 C5510DSP上采用定點C語音和匯編語言的混合編程實現，并用于TD－SCDMA系統中，運算量能降低到20 MIPS左右，通過在TD－SCDMA系統的硬件平臺上自環測試，可得到良好的通話語音質量，結果是很理想的。

　　隨著數字信號處理技術的發展，越來越多的應用于各行各業。但是，以往多數的DSP系統是基于流程圖的設計方法，該方法設計的程序穩定性不高，流程中任意一個環節出錯都將導致系統崩潰甚至死機。使用RTOS將對系統的穩定性有很大的改善。使應用模塊化，可極大提高程序的可讀性、可擴展性和可移植性。

　　TI公司的定點DSP處理芯片TMS320C54X是目前應用比較廣泛的一種DSP芯片，具有功耗低、運行速度快等優點，適合低速率語音編碼的應用。

　　uC/OS-II是一種免費應且源代碼公開的實時內核，經過多年的實際應用，顯示出強大的功能和巨大的商業價值。本文實現了uC/OS-II在TMS320C54X上的移植，并提出了在uC/OS-II的平臺上的低速率語音編碼器的系統設計方案。

　　uC/OS-II在TMS320C54X上的移植

　　要實現uC/OS-II的移植，主要改寫以下三個文件

　　OS[_]CPU.H文件

　　包括定義數據類型、代碼值界區的中斷控制、堆棧增長方向變量、任務切換函數定義和變量聲明。TMS320C54X中的堆棧數據類型為16位，定義為：

　　typedef unsigned int OS[_]STK

　　在TMS320C54X中所有的堆棧都必須用OS[_]STK聲明。

　　RTOS在進入系統臨界區之前必須關閉中斷，退出臨界區后再打開中斷。uC/OS-II定義了兩個宏來關閉/打開中斷：OS[_]ENTER[_]CRITICAL()和OS[_]EXIT[_]CRITICAL()。

　　用OS[_]STK[_]GROWTH來設置，OS[_]STK[_]GROWTH為0表示堆棧從低地址向高地址遞增；OS[_]STK[_]GROWTH為1表示堆棧從高向低地址遞減，TMS320C54X中，堆棧地址是由高向低遞減的。

　　在uC/OS-II中，OS[_]TASK[_]SW()用來實現任務切換。OS[_]TASK[_]SW()函數模擬一次中斷過程，在中斷返回時進行任務切換。

　　另外，還聲明了一個8位變量，用來調用DOS的時鐘節拍函數，在TMS320C54X中應該屏蔽掉。

　　OS[_]CPU[_]A.ASM文件

　　在此文件中，需改寫函數：OSStartHighRdy()、OSCtxSw()、OSIntCtxSw()。

　　OSStartHighRdy(0)函數由Sstart()函數調用，功能是運行優先級最高的就緒任務。其過程為：獲得優先級最高任務的TCB地址→設置堆棧指針→恢復任務環境→中斷返回→運行新任務。在TMS320C54X中實現如程序列表1，其中，CONTEXT[_]RESTORE是將C54X中的寄存器出棧的宏定義，在此不再詳述。

　　OSCtxSw()函數是一個任務級的任務切換函數。軟中斷向量指向此函數。在uC/OS-II中，如果任務調用了某個函數，而該函數的執行結果可能造成系統任務的重新調度，則在函數的末尾會調用OSSched()。OSSched()查找當前就緒最高優先級任務，如果不是當前任務，則找到該任務TCB的地址，并拷貝到變量OSTCBHighRdy中，然后通過宏OS[_]TASK[_]SW()執行軟中斷調用OSCtxSw()進行任務切換。變量OSTCBCur始終包含指向當前運行任務TCB的指針。在TMS320C54X中實現如程序列表2。

　　OSIntCtxSw()函數與OSCtxSw()函數類似，不同的是，OSIntCtxSw()函數進行中斷級任務切換。中斷可能引起任務切換，在中斷服務程序的最后會調用OSIntExit()函數檢查任務就緒狀態，如果需要進行任務切換，則調用OSIntCtxSw()。值得注意的是，產生中斷后，CPU寄存器會自動被保存，所以，在此函數中不再進行環境保存。在TMS320C54X中實現如程序列表3。

　　OS[_]CPU[_]C.C文件

　　在此文件中，只需修改OSTaskStkInit()函數。OSTaskStkInit()由任務創建函數OSTaskCreate()或OSTaskCreateExt()調用，用來初始化任務的堆棧。OSTaskStkInit()與調用它的函數有三個參數進行傳遞：任務代碼起始地址，參數指針，任務堆棧頂?shù)刂?ptos)。為提高代碼效率，此函數用匯編語言改寫，在TMS320C54X中實現如程序列表4。(程序列表1~4，均見本刊網站 http://www.eaw.com.cn)

　　基于uC/OS-II的低速率語音編碼器系統設計

　　本系統中，低速率語音編碼器的功能有語音編碼、語音解碼、回波抵消、模擬接口、數字接口等。另外，為提高系統的穩定性，增加了空閑任務和監視任務。系統結構如圖1所示。

　　系統由里向外分為三層：操作系統層、任務層、硬件層。

　　硬件層設計

　　硬件層設計主要包括串口和HPI口，用于接收(發送)語音信號和信道上的數據。

　　任務層設計

　　本系統中共有七個任務，其優先級從高到低依次為：監控任務、模擬接口任務、數字接口任務、回波抵消任務、編碼任務、解碼任務、Idle任務。各任務的狀態有4種，即等待態和掛起態、就緒態、運行態以及中斷態，狀態的轉換關系如圖2所示。

　　監視任務設計思路為：被監視任務正常運行時其執行時間是可預估的，被監視任務在其即將運行完畢時向監視任務發送消息說明自身運行正常。被監視任務運行時，監視任務處于等待態，等待被監視任務給它發送消息，等待時間被設定為預計的任務正常運行所需的最大時間。若等待時間內監視任務收到消息，則認為發送消息的任務運行正常，依照各任務執行順序的先后下一任務開始運行，監視任務等待下一任務發送的消息。若等待時間已過，監視任務仍未收到消息，則系統的時間管理函數將強行把監視任務視為就緒態。因監視任務的優先權是最高的，它將搶占對CPU的控制權并采取相應的糾錯方案。

　　操作系統層設計

　　在應用中，各個任務之間都有數據要交換，本設計中采用消息機制實現任務間通信。編碼任務需要模擬接口任務發送的消息，以接收用于編碼的語音數據；數字接口任務需要編碼任務發送的消息，以接收用于發往信道的編碼數據；解碼任務需要數字接口任務發來的消息，以接收來自信道的用于解碼的解碼字；模擬接口任務需要解碼任務發來的消息，以接收用于D/A轉換的數字語音信號。回波抵消任務需要等待的消息來自模擬接口任務和解碼任務。監控任務接收所有其任務發來的消息，確認系統是否正常運行。

　　在運行過程中，操作系統對各任務進行調度。其動作為：

　　系統啟動時，建立所有的任務，除回波抵消任務外，都處于就緒態；

　　此時，監控任務優先級最高，查詢消息隊列，沒有消息的到來，轉為等待態；

　　模擬接口任務運行，接收/發送數據，發數據給回波抵消任務，并使回波抵消任務處于就緒態；如條件達到(如幀數已夠)，向編碼任務發消息，傳送數據，運行完畢，　　自行進入掛起態，等待下一次串口中斷將其轉為就緒態；

　　數字接口任務運行，接收/發送數據，如條件達到(如編碼字?jǐn)?shù)夠)，向解碼任務發消息，傳送數據，運行完畢，自行進入掛起態，等待下一次串口中斷(或HPI中斷)將其轉為就緒態；

　　如消息足夠，回波抵消任務運行，運行完畢，自行處于掛起態；

　　編碼任務運行，如有模擬接口任務發來的消息，則運行，編碼完畢，向數字接口發消息；否則，處于等待態；

　　解碼任務運行，如有數字接口任務發來的消息，則運行，解碼完畢，向模擬接口任務和回波抵消任務發消息；否則，處于等待態；

　　在所有任務都執行完畢后，Idle任務運行。

　　由于所有的任務都有嚴格的執行時間限制，因此，上述的任務流程在正常情況下可以順利進行。

　　否則，監控任務會重啟系統。

　　結語

　　本文在TMS320C54X的硬件平臺上實現uC/OS-II，并針對傳統的系統設計方法設計的低速率語音編碼器穩定性不佳的問題，提出了基于uC/OS-II的低速率語音編碼器系統設計的方案。由于低速率語音編碼器通常是單片的，內部任務相對較少。使用實時內核來管理這些任務，會增加系統的內存和CPU時間的消耗，而任務調度的優勢不能很好地顯示出來，該設計有一定局限性。但是，在系統的內存足夠大、CPU運行速度足夠快的情況下，使用實時內核設計低速率語音編碼器，有利于系統的后繼開發。

　　信號處理內核的發展促進了GSM系統語音編解碼器的增強。目前更為密集的分析加合成方法已用于在常見的EFR 及AMR語音編碼器中，以在容量有限且容易出錯的空中接口上提供最高質量的語音傳輸。

　　以當前對高速分組數據傳輸?shù)年P(guān)注程度，人們很容易忘記GSM數字電信系統的最初主要目的是傳輸語音?？偟母杏X是整個系統的復雜性與傳輸鏈路的管理有關，但也有很大部分與麥克風捕捉到的音頻壓縮與解壓縮復雜性有關。

　　為滿足這一主要目的的需求，必須以足夠高的采樣及分辨率來捕獲語音，以清楚地再現原始聲音，并用一種可在比特率有限及容易出錯的無線傳輸信道上保持音頻高保真度的方式來壓縮語音。

　　這一需求很具體，其目的是傳輸語音，故載荷的頻率范圍及聲音質量均為已知。人類聽覺系統的工作方式允許編碼器在手機耳機上產生出類似自然聲音的聽覺效果。GSM系統中所使用的語音編碼器的主要原理是對人類音域的數學建模，從而產生出一種用于傳輸語音的有效壓縮方法。術語“聲碼器”或“語音編碼器”專門用來描述這些專門執行語音壓縮的系統。

　　GSM系統對用于傳輸語音的信道具有一組固定的物理要求。首先，它具有最大22.8kbps的原始數據速率；其次，幀可以被“偷竊”以及用于信令，且語音編碼系統對這種情況必須很穩健，盡管存在對可偷竊語音幀的頻率及時序的一定限制。

　　信道容量與編碼

　　GSM物理層是FDMA與TDMA的組合。無線信道在整個GSM頻段被分成相隔200kHz的多個信道，這些FDMA信道又被分成8個時隙。GSM物理信道被定義為單個“絕對無線頻率信道號”(ARFCN)上的單個時隙--故每一頻率均可包含有8個獨立物理信道。

　　“猝發”是指GSM系統中的無線傳輸量，且包含以周期577(s發送的114位原始信息。由于語音流量信道傳輸?shù)亩鄮Y(jié)構，故每26次猝發最多有24次可包含語音數據(其余2次猝發用于空閑周期或傳輸信令信息)。因此合計能給出22.8kbps的原始信道容量。

　　原始信道容量是完美傳輸條件下的最大用戶數據(編碼語音)吞吐量。在真實世界中，無線傳輸并不穩健而且需要為數據增加保護。

　　增加冗余信息后，GSM系統中的全速率語音信道用于編碼語音的容量為13kbps。

　　語音編解碼器

　　如果以8 kHz采樣率及13位精度來對出自GSM蜂窩手機麥克風的音頻數據進行采樣，則可得到104kbps的源數據速率。GSM系統中有四種編解碼器，分別執行：全速率、增強型全速率(EFR)、自適應多速率(AMR)及半速率語音壓縮。表1給出了一些聲碼器的參數比較。

　　全速率

　　全速率語音編解碼器是改良的線性預測編碼器(LPC)，它將人類聲域建模成一系列不同寬度的圓柱體。通過迫使空氣通過這些柱體，即可產生語音。LPC編碼器用一組聯立方程來進行建模。

　　標準LPC編碼器不能提供電話系統所需的話音質量(雖能聽清語句，但很難或不可能分辨出說話的人)。GSM系統中采用兩種技術來提高LPC編碼器的質量，即：長期預測(LTP)與規則脈沖激勵(RPE)，而全速率編解碼器就被稱為RPE-LTP線性預測編碼器。

　　輸入至RPE-LTP編碼器的數據為包括160個采樣值的20ms語音，每一個采樣值都擁有13位精度。數據首先通過預加重濾波器來提高信號的高頻分量，以獲得更好的傳輸效率。濾波器一般還消除信號上的任何偏移以簡化進一步的計算。

　　正如前面所提到的，語音產生模型可看成是空氣通過一組不同大小的圓柱體。短期分析級采用自動相關來計算與模型所用的8個圓柱體有關的8個反射系數，同時采用一種稱為Schur遞歸的技術來有效地求解所得到的方程組。參數被變換成可以更少的位數來進行更佳量化的LAR(log-area ratio)。這些是傳輸流的前8個參數。

　　然后再將編碼后的LAR解碼成系數，并用來對輸入采樣值進行濾波。解碼LAR的原因是為了確保編碼器使用解碼器上的相同信息來進行濾波。這一級上的其余采樣值用于編解碼器的LTP級。

　　160個采樣值被分成4個子窗口，每一個子窗口都擁有40個采樣值。長期預測器為每一子窗口產生2個參數：滯后與增益。滯后由當前幀與后兩幀之間的交叉相關峰值確定，而增益則由歸一化交叉相關系數決定。滯后與增益參數被應用到長期濾波器上，同時對現有短期剩余信號進行預測。

　　RPE級通過十取一及交錯將40個剩余采樣值轉換成13個參數，并用APCM將所得出的13個值編碼，其中最大值用對數編碼成6位，然后再將13個參數均表示成3位，總共45位。

　　最后一級是從計算出的長期剩余及分析信號來更新短期剩余信號，然后再用此數據來計算下一幀。

　　增強型全速率

　　全速率編解碼器是一種用來傳輸語音并在計算上相當有效的方法，但通過使用更為密集的算法，語音質量還能提高。全速率編解碼器首先在1990年代初的DSP上實現，當時在經濟上雖不能采用質量更好的編碼器但卻是一種更為密集的算法。

　　至1990年代中，功能更強的DSP內核的可用性已不再是一個問題，因此增強型全速率編解碼器開始在手機中出現。

　　EFR聲碼器是一種代數碼激勵線性預測(ACELP)編碼器，且不同于采用分析加合成方法的全速率系統。它計算雖更加密集但能在輸出端得到更為精確的結果。預處理級由80Hz高通濾波器及一些縮減電路組成，以使實現更為容易。每幀進行兩次短期分析，由與兩個30mS(1.5個語音幀)、長度集中在不同子幀上的不同非對稱窗口自動關聯。所得到的系數被變換成線譜對(line spectral pairs)并被量化成38位，以獲得更好的傳輸效率。

　　同時執行開環間隔分析來計算每幀的間隔滯后估計值，然后再用此估計值啟動閉環搜索(以得出更快的結果)。再將所得到的閉環值應用于合成器及與非量化輸入比較后的結果上(即分析加合成)，最小的加權誤差從自適應編碼本(codebook)上得出并被編碼成每子幀35位。

　　然后再用代數(固定) 編碼本、并再一次用分析加合成方法來對量化后余下的剩余信號進行建模。所得到的編碼本增益被編碼成每子幀5位。

　　最后，正如全速率聲碼器中一樣，針對下一幀將存儲器刷新。

　　EFR聲碼器的12.2kbps輸出等于每幀244位。但編碼語音是通過擁有260位容量的常規GSM全速率空中信道來傳輸，其余16位被填以CRC以及重復一些用于冗余的最重要編解碼器參數。

　　自適應多速率

　　當全部參數均能解碼時，全速率及EFR編解碼器可實現良好的語音再現。由于傳輸信道的冗余(請記住，原始信道容量比數據載荷大10kbps)，故許多原始位可以出錯且參數仍能恢復。

　　但當參數丟失或錯誤時，所接收信號的質量將迅速下降(參見圖3中的最右側黑色曲線)。

　　這也是AMR編解碼器組所試圖解決的問題。通過指定8個全都共享公共數學算法的聲碼器組，可改變信道的冗余量。以此種方式，語音傳輸?shù)馁|(zhì)量可能會由于降至更低的編碼速率上而稍微有所下降，但覆蓋編碼參數的信心則得以提高。

　　結果是在載波干擾增加的情況下可獲得感覺更好的語音信號質量(如圖3)。

　　AMR編解碼器組由速率從12.2kbps至4.75kbps的ACELP聲碼器組成，故可提供87[%]至480[%]的冗余。在一種很糟的情況下，即全速率及EFR幀丟失很久后，4.75kbps編解碼器數據仍能恢復。

　　半速率

　　GSM所采用的空中接口允許使用兩個完全獨立的半速率子信道，故能使蜂窩單元的語音容量加倍。半速率聲碼器采用矢量和激勵線性預(VSELP)編碼器，它以一種類似EFR及AMR編解碼器的分析加合成方式工作，速率為5.7kbps。

　　半速率聲碼器的輸出幀包含用來指示幀聲音內容的2個位。該聲碼器工作方式在每種模式下略微有些不同，故可獲得最佳的音頻數據再現質量。

　　人們對半速率語音的感覺普遍不佳，所以今天一般不采用此項技術。但以其自適應模式，AMR聲碼器的6種較低速率將適合半速率空中信道的可用容量，結果是采用帶AMR的半速率信道將在高流量領域變得更為普遍。

　　非連續傳輸

　　在典型的談話過程中，語音僅占總時間的大約40[%]。為減少對無線接口的干擾，可采用非連續傳輸(DTX)，即移動電話僅在有語音信號時才進行傳輸。此功能要求有如下幾項內容，即：語音活動檢測(VAD)、用于空中接口的靜寂描述符(SID)幀及舒適噪音產生等。

　　為減少猝發傳輸?shù)目倳r(shí)間，語音解碼器必須能確定什么時候有語音。由于編碼的自然特性，可通過分析中間參數來精確確定是否有語音。重要的是要保證閾值合適，太靈敏會由于無線傳輸次數太多而對空中接口不利，而靈敏度不夠則會切斷語音并使聲音質量嚴重下降。

　　盡管在理論上VAD是實現DTX所需的全部，但來自接收器的完全靜寂降低整體感覺質量。為解決此問題，接收器采用了“舒適噪音”功能，即利用SID幀參數的逐漸衰減來產生類似發射器背景噪音的聲音。

　　當VAD確定沒有語音時，在空中接口上不進行傳輸(實際情況比這更復雜一些，但其基本原理一樣)。經過一段預定時間間隔后，再發送一個包含一組參數的SID幀，這些參數用于接收器舒適噪音產生功能。

　　最佳實現

　　語音編碼功能可解釋為像卷積這樣的數學密集型處理，在帶有處理這類計算指令(例如乘法-累加指令)的專用DSP上能得到最佳實現。盡管這可以在通用處理器上實現，但要求有更高數量級的時鐘速度來與同樣的執行速度相匹配。

　　不同處理內核中所實現的EFR及全速率聲碼器執行速度不同。作為一種與時鐘速度有關的比較，DSP全速率實現的速度大約要比奔騰處理器實現的速度快3.5倍，而經徹底優化后的SC140實現的速度要比奔騰處理器實現的速度整整快18倍。

　　在語音編解碼器中采用了許多優化技術。最初一般將數據偏移以使計算更加容易并能再利用存儲器空間。例如，用剩余濾波器寫入輸入陣列而不使用新存儲器空間。

　　處理器可采用定制浮點實現來在內核中提供浮點支持。這些實現不是位精確的，這意味著它們不能得出像定點參考實現一樣精確的數學結果。但通過軟硬件中針對這類數學算法的優化，速度可明顯提高。而輸出參數，當被送入定點解碼器時，將產生感覺上一樣的聲音幀。

　　測試位序列

　　為檢驗依從性，ETSI頒布了一組全面的測試位序列。它們由輸入文件(160個13位采樣值)、編碼文件(通過解碼器的結果)、一些解碼文件(用于直接提供給解碼器)以及輸出文件(代表來自輸出的160個采樣值)組成。

　　而像VAD及舒適噪音產生等額外功能，則用各種序列進行隱含測試。同時也對不同輸入壓縮擴展方案(A-law和(-law)進行測試。

　　浮點實現一般不遵循ETSI位序列，但能產生一組感覺上與定點編碼器及解碼器相兼容的參數。

　　對語音編碼器實現的定性評價，可用Racal儀器公司帶VQA的AIME系統來測試。這種系統允許建立原始流量信道(無需完全的GSM協議實現)，且能執行全速率的空中傳輸雙向語音編碼。
