1、 A/D 轉換功能

　　PIC16F877A 單片機內有8 路10 位A/D 轉換 通道，在這里用了1 路RA5，通過調節試驗板上 的R5 電位器，可提供0～5VDC 的A/D 轉換信號。 光盤資料提供了A/D 轉換的演示軟件（AD.ASM）， 將RA5 端口的電壓信號經A/D 轉換后，通過SPI 串口顯示在四位數碼管上。

　　2、鍵盤

　　在單片機的應用中，常通過鍵盤輸入數據 或?qū)Τ绦虻倪M(jìn)程進行管理，試驗板提供了標準的 4×4 矩陣式按鍵，采用的是RB 口的8 個I/O 口， 在程序編程時可利用RB 口的電平變化中斷功 能。光盤資料提供了按鍵輸入的演示程序 （KEY.ASM），并提供了按鍵防抖處理的一般方 法。

　　3、數碼管顯示

　　數碼管顯示是人機對話的重要環節，可顯 示單片機的運行狀況、結果及參數。試驗板提供 了四位靜態數碼管，為了節約CPU 資源，利用了 單片機串行的擴展口SPI 和移位寄存器 74HC595A，實現數碼管的靜態顯示。通過級連的 方式，把4 個74HC595A 芯片連在一起，形成一 個32 位的移位寄存器，每個74HC595A 芯片的并 行輸出顯示數據，再用單片機的一個端口作為鎖 存控制，這樣就可以通過編程實現顯示功能。光 盤配有數碼管顯示的演示程序（DISPLAY.ASM）。

　　4、液晶顯示

　　液晶顯示除了可實現低功耗顯示外，還可 以實現LED 無法顯示的圖案、文字及動畫等。試 驗板采用ST7920A 驅動器驅動的LCD，具有8192 個16×16 點的中文字符和128 個16×8 點寬的 字母符號，另外繪圖顯示畫面提供一個64×256 點的繪圖區域，可以和文字畫面混合顯示。LCD 具體應用可參考光盤資料的液晶顯示器的使用 手冊ST7920.PDF，另外光盤配有液晶顯示中文 的演示程序（LCD.ASM）。

　　5、D/A 輸出（可選件）

　　本試驗板預留了D/A 轉換器件的位置，D/A 轉換芯片采用MAX518，它和單片機的IIC 總線 接口擴展一路D/A 輸出。

　　6、EEPROM 讀寫

　　EEPROM 在工控應用中，主要是存儲有關參 數、運行結果等，另外可配合鍵盤、顯示界面對 參數進行修改。本試驗板提供了一個ATMEL 公司 的93C46 EEPROM，通過單片機的SPI 串行口與 其進行通訊，光盤資料提供了93C46 的讀寫演示 程序(93C46R&W.ASM)，對于沒有SPI 串行口的單 片機，光盤資料提供了軟件模擬SPI 讀寫93C46 的演示程序（spimn40.asm）。

　　7、捕捉方式，PWM 方式

　　試驗板提供了捕捉信號外部接口 （CCPIN），可對脈沖信號進行捕捉，進行數字處 理，可用于轉速、頻率、計數等試驗。光盤資料 提供了頻率測量的程序（freq.c C 語言）。 PWM（即脈寬調制）在工控上有很廣泛的 應用，利用其控制IGBT，可實現直流電機的調 壓調速和交流電機的變頻調速。本試驗板的PWM 輸出信號控制蜂鳴器，可根據蜂鳴器發出的聲 音，感覺信號的頻率及脈沖寬度的變化。

　　8、串行通信接口

　　SCI 本試驗板采用MAX232 驅動PIC16F877A 的 SCI 接口和標準RS-232 電平接口，實現單片機和 PC 機之間的數據交換和通訊。

　　9、實時時鐘信號

　　試驗板提供了一個32.768KHz 晶振作為時 鐘信號，利用它定時器在單片機進入睡眠時也能 繼續計數或計時，在計數時間到時，將單片機從 睡眠狀態喚醒，運行日歷時鐘程序，更新日歷記 錄。

　　10、ICD 接口

　　試驗板提供了ICD 標準接口， 可與MICROCHIP 的ICD 和ICD2 配合使用，可對FLASH 型單片機進行在線編程和調試，實時監測程序運 行情況。具體應用請參看ICD2 說明書。

　　11、其他功能

　　試驗板還提供了其他一些試驗功能，例如： 開關量的輸入與輸出（輸出可由發光二極管觀 察），手動復位，看門狗復位等。另外用戶還可 以在試驗板搭建自己的電路，與各功能模塊進行 電氣連接。

?

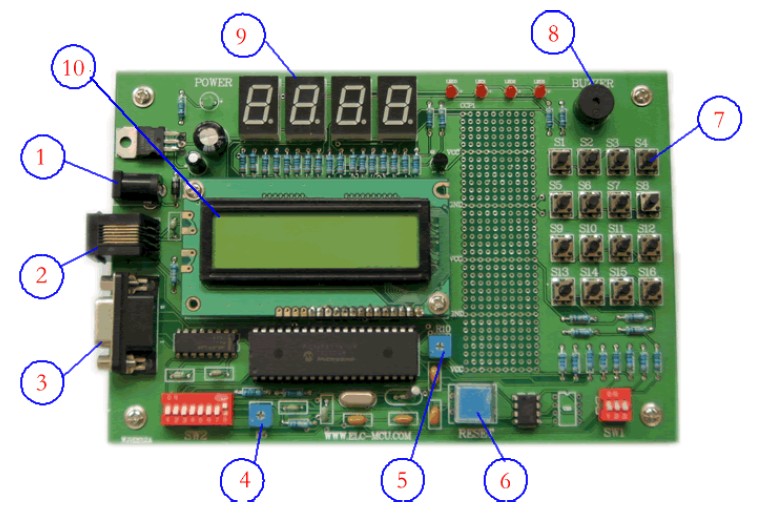

????? 1、試驗板工作電源接口

　　2、ICD2 接口

　　3、RS232 接口

　　4、A/D 轉換電壓調節電位器

　　5、LCD 對比度調節電位器

　　6、復位按鈕

　　7、4×4 矩陣鍵盤

　　8、蜂鳴器

　　9、數碼管

　　10、LCD 顯示器
