1.結構獨特,手柄溫升低,手感輕巧.

　　2.快速升溫,通電1分鐘后即可溶錫焊接.

　　3.工作電壓范圍a.c200V～240V? 50Hz

　?。?自動恒溫．溫度恢復性好．

　?。?高效節能，耗電量比普通電烙鐵底５０％

　　６.更換發熱元件容易，方便，快捷．

　?。?調節手柄上旋鈕，可以在200度--450度之間任意設定所需溫度，其溫度穩定性達到±５％，ＬＯ－１００度?。停玻担岸取。龋桑?50度．

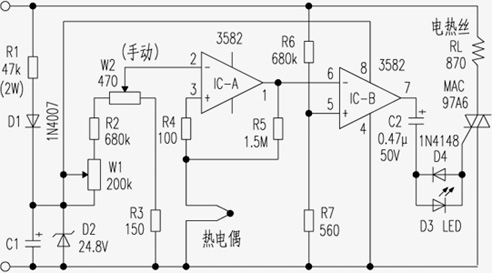

　　恒溫電烙鐵的設計圖：

　　設計分析：

　　該電烙鐵控溫范圍是１００℃～４００℃，調溫標志標明低、中、高位，控溫精度標稱±５％，采用了熱電偶傳感器?？刂齐娐凡捎昧私涣魇须娭苯咏祲?、濾波、穩壓供電方案。

　　市電ＡＣ２２０Ｖ經Ｒ１降壓、Ｄ１半波整流、Ｄ２削波穩壓、Ｃ１濾波后作為比較器件ＩＣ的電源電壓及調溫設定電壓源。ＩＣ－Ａ③腳為熱電偶檢測電壓輸入端（與溫度值對應）；②腳為調溫設定電壓。在②、③腳兩端電壓比較后，由①腳輸出。其中Ｒ５的作用是將輸入的很少一部分反饋至同相輸入端③腳，以使在小信號波動時輸出鎖定不變。當熱電偶檢到溫度偏低時；③腳電平相對②腳低，使輸出①腳也低。進而使ＩＣ－Ｂ放大器⑥腳相對于固定偏置的⑤腳偏低，使輸出⑦腳為高。由于ＩＣ－Ｂ⑤腳電壓是由ＡＣ２２０Ｖ經Ｒ６、Ｒ７分壓而得，因而，頻率、相位完全與ＡＣ２２０Ｖ相同。與⑥腳直流比較后在⑦腳輸出交流電壓。該交流電壓經Ｃ２、Ｄ４、Ｄ３和Ｄ４反向并聯（作用同雙向二極管）觸發雙向可控硅，使相應的電壓加到烙鐵電熱絲上，以達到恒溫的目的。

　　部分元器件的功能介紹

　　電路圖設計好了,接下來就是布置元器件了,恒溫可調電烙鐵主要是通過熱電偶、集成電路控溫，恒溫精度高，焊接溫度可調，高強度工程塑料手柄，它主要是由這些元器件構成的：兩個黑紅二級管、烙鐵芯、一個發光二級管、熱電偶、一個可調電阻、一個傳感器、HA17358一只，兩個電解電容、一個金屬膜電阻和一個穩壓管等組成。

　　每個元器件都有各自的用處：可調電阻用來調節溫度的，穩壓管和金屬膜電阻的所起的作用是保護電路，電解電容是用來濾波將交流轉換為直流。熱電偶是用來檢測烙鐵芯的溫度，當烙鐵芯的溫度達到調節手柄的溫度時是通過它來停止加熱的。

　　這是需要著重說明一下的是熱電偶測溫的應用原理：

　　熱電偶測溫的應用原理：

　　熱電偶是工業上最常用的溫度檢測元件之一。其優點是：

　?、贉y量精度高。因熱電偶直接與被測對象接觸，不受中間介質的影響。

　?、跍y量范圍廣。常用的熱電偶從-50~+1600℃均可邊續測量，某些特殊熱電偶最低可測到-269℃（如金鐵鎳鉻），最高可達+2800℃（如鎢-錸）。

　?、蹣?gòu)造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。

　　a．熱電偶測溫基本原理

　　將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。

　　b．熱電偶的種類及結構形成

　?。?）熱電偶的種類

　　常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所調用標準熱電偶是指國家標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。標準化熱電偶

　　(2)熱電偶的結構形式 為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：

　?、?組成熱電偶的兩個熱電極的焊接必須牢固；

　　② 兩個熱電極彼此之間應很好地絕緣，以防短路；

　?、?補償導線與熱電偶自由端的連接要方便可靠；

　?、?保護套管應能保證熱電極與有害介質充分隔離。

　　c．熱電偶冷端的溫度補償

　　由于熱電偶的材料一般都比較貴重（特別是采用貴 金屬時），而測溫點到儀表的距離都很遠，為了節省熱電偶材料，降低成本，通常采用補償導線把熱電偶的冷 端（自由端）延伸到溫度比較穩定的控制室內，連接到儀表端子上。熱電偶補償導線的作用只起延伸熱電極，使熱電偶的冷端移動到控制室的儀表端子上，它本身并不能消除冷端溫度變化對測溫的影響，不起補償作用。因此，還需采用其他修正方法來補償冷端溫度t0≠0℃時對測溫的影響。

　　在使用熱電偶補償導線時必須注意型號相配，極性不能接錯，補償導線與熱電偶連接端的溫度不能超過100℃。

　　工作原理

　　電烙鐵的工作原理是:220V的電壓通過電源線加到發熱芯,發熱芯將電能轉化為熱能通過熱傳遞,使電烙鐵頭達到或超過焊錫熔化的溫度.

　　HA17358的引腳功能：

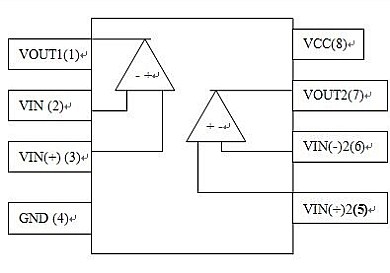

　　圖 1-2 HA17358的引腳圖

　　VOUT1：電壓輸出

　　VIN：電壓輸入

　　GND：接地

　　VCC：電源

　　VOUT2：電壓輸出

　　PWM可調原理

　　PWM（Pulse Width Modulation）控制——脈沖寬度調制技術，通過對一系列脈沖的寬度進行調制，來等效地獲得所需要波形（含形狀和幅值）

　　PWM控制技術在逆變電路中應用最廣，應用的逆變電路絕大部分是PWM型，PWM控制技術正是有賴于在逆　變電路中的應用，才確定了它在電力電子技術中的重要地位。

　　PWM控制的基本原理

　　理論基礎：

　　沖量相等而形狀不同的窄脈沖加在具有慣性的環節上時，其效果基本相同。沖量指窄脈沖的面積。效果基本相同，是指環節的輸出響應波形基本相同。低頻段非常接近，僅在高頻段略有差異。

　　PWM技術的具體應用

　　PWM軟件法控制充電電流

　　本方法的基本思想就是利用單片機具有的PWM端口，在不改變PWM方波周期的前提下，通過軟件的方法調整單片機的PWM控制寄存器來調整PWM的占空比，從而控制電流。

　　優點：

　　簡化了PWM的硬件電路，降低了硬件的成本。利用軟件PWM不用外部的硬件PWM和電壓比較器，只需要功率MOSFET、續流磁芯、儲能電容等元器件，大大簡化了外圍電路。

　　缺點：

　　效率不是很高。在快速充電時，因為采用了充電軟啟動，再加上單片機的PWM調整速度比較慢，所以實際上停止充電或小電流慢速上升充電的時間是比較大的。

　　為了克服2和3缺點帶來的充電效率低的問題，我們可以采用充電時間比較長，而停止充電時間比較短的充電方式，例如充2s停50ms，再加上軟啟動時的電流慢速啟動折合成的停止充電時間，設定為50ms，則實際充電效率為（2000ms－100ms）/2000ms＝95％，這樣也可以保證充電效率在90[%]以上。

　　1、恒溫電烙鐵的握法

　　恒溫電烙鐵的握法分為三種。

　?、?反握法 是用五指把電烙鐵的柄握在掌內。此法適用于大功率電烙鐵，焊接散熱量大的被焊件。

　　② 正握法 此法適用于較大的電烙鐵，彎形烙鐵頭的一般也用此法。

　?、?握筆法 用握筆的方法握電烙鐵，此法適用于小功 率電烙鐵，焊接散熱量小的被焊件，如焊接收音機、電視機的印制電路板及其維修等。

　　2、恒溫電烙鐵使用前的處理

　　在使用前先通電給烙鐵頭 “ 上錫 ” 。首先用挫刀把烙鐵頭按需要挫成一定的形狀，然后接上電源，當烙鐵頭溫度升到能熔錫時，將烙鐵頭在松香上沾涂一下，等松香冒煙后再沾涂一層焊錫，如此反復進行二至三次，使烙鐵頭的刃面全部掛上一層錫便可使用了。電烙鐵不宜長時間通電而不使用，這樣容易使烙鐵芯加速氧化而燒斷，縮短其壽命，同時也會使烙鐵頭因長時間加熱而氧化，甚至被 “ 燒死 ” 不再 “ 吃錫 ” 。

　　3、恒溫電烙鐵使用注意事項

　?、?根據焊接對象合理選用不同類型的電烙鐵。

　　② 使用過程中不要任意敲擊電烙鐵頭以免損壞。內熱式電烙鐵連接桿鋼管壁厚度只有 0.2mm ，不能用鉗子夾以免損壞。在使用過程中應經常維護，保證烙鐵頭掛上一層薄錫。
