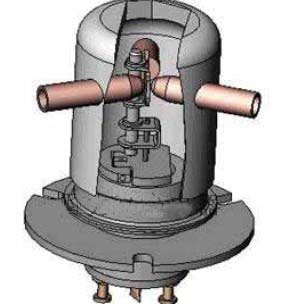

陶瓷真空繼電器的組成

• 　　可以看出，典型的陶瓷真空繼電器包含四個基本部分。

  　　密封的滅弧室，接觸點位于滅弧室內部， 達到耐高壓的目的。

  　　帶動動觸點運動的銜鐵機構。

  　　提供動力的線圈部分。

  　　便于使用方安裝與連接的附加部分。



陶瓷真空繼電器的主要參數

• 　　測試電壓

  　　用來測試繼電器介質耐壓狀況的電壓值，一般用直流電壓或交流電壓(50Hz或60Hz)的峰值來表示。測試時間一分鐘。

  　　額定工作電壓

  　　繼電器工作時斷開觸點之間及觸點與地之間允許加載的最大電壓值。一般用直流電壓或交流電壓(50Hz或60Hz)的峰值來表示，對于射頻應用

  　　的繼電器，提供了高頻下的電壓值。

  　　承載電流

  　　在連續工作時閉合觸點可以通過的最大電流。

  　　接觸電阻

  　　繼電器中閉合觸點的電阻，是使繼電器通過250mA直流電時測量觸點之間電壓降的方法測得的。

  　　觸點電容

  　　觸點電容測量的是常開觸點之間或觸點與地之間的電容。測量方法根據GJB360中的方法305進行。頻率為1kHz。

  　　絕緣電阻

  　　兩試驗點之間允許的最小電阻。這兩點可以是觸點與線圈，觸點與外殼，一般試驗在500Vdc的條件下進行。

  　　線圈擊穿電壓

  　　在繼電器正確安裝下，線圈能隔離的最大電壓。

  　　動作時間

  　　從線圈加電到常開觸點閉合的時間間隔（額定線圈電壓下）。這包括線圈建立磁場的時間，動觸點移動時間，觸點反彈時間。

  　　釋放時間

  　　從線圈斷電到繼電器返回到初始狀態之間的時間。

  　　觸點反彈時間

  　　觸點第一次接通到穩定接通的時間間隔。

  　　機械壽命

  　　一般在無負載、無電壓時試驗繼電器能達到的壽命。

  　　動作電壓

  　　在該電壓下，繼電器改變其初始狀態。

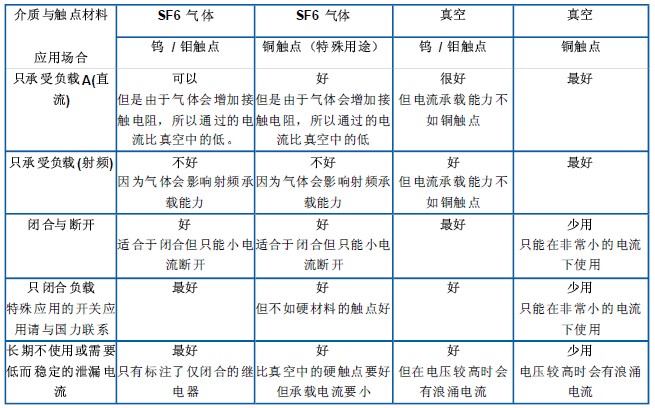

陶瓷真空繼電器的選型

陶瓷真空繼電器的使用與安裝

• 　　1、 陶瓷真空繼電器在轉移或裝配過程中可能會使陶瓷外殼表面吸附導電鹽等臟物（如手汗），這些臟物會降低產品的高壓性能，可能使陶瓷真空繼電器出現表面飛弧或漏電流。所以在使用過程中最好保持陶瓷表面的清潔。

  　　2、 避免使陶瓷真空繼電器受到撞擊，撞擊可能使陶瓷真空繼電器漏氣、參數變化、失效。

  　　3、 由于材料微量放氣等原因， 真空陶瓷真空繼電器在存放一段時間后， 在斷開觸點間或觸點對外殼間施加高電壓時，可能會產生1-2次微小的浪涌電流，為避免此電流損壞線圈供電線路，陶瓷真空繼電器安裝時要將外殼接地。

  　　4、 陶瓷真空繼電器主要有兩種固定方式，一種為法蘭安裝，另一種為螺紋安裝。安裝時注意不要使陶瓷真空繼電器的密封及連接部位受到橫向力或扭轉力。

陶瓷真空繼電器的應用

• 　　射頻應用：

  　　高壓真空繼電器在需要高能量和低射頻損失的應用場合起著至關重要的作用， 包括：

  　　半導體晶片加工時的蒸汽沉積

  　　無線電天線調節匹配回路

  　　T/R （發射/接收）轉換

  　　脈沖形成網絡

  　　離子輸入

  　　TWT（行波管） 電源提供

  　　MRI（核磁共振成像） 電源提供

  　　雷達系統

  　　安全檢查系統

  　　直流（DC）或交流（AC）電源開關應用

  　　內在安全、防爆應用

  　　電池電源系統

  　　電源和電池備份系統

  　　太陽能及其它類似電源系統

  　　工業直流電源開關

  　　卡車、輪船、采礦設備、輕軌、起重設備，娛樂和應急車輛

  　　測試設備和儀器：

  　　ESD（ 靜電放電）脈沖測試設備

  　　Hi-POT（高壓） 測試

  　　電纜測試

  　　馬達繞組測試

  　　絕緣測試

  　　高能激光器

  　　電源測試

  　　質譜儀

  　　高壓電源

  　　變壓器測試設備

  　　壓載測試設備（Ballast Test Equipment）

  　　特殊應用：

  　　機場航燈系統

  　　海底配電

  　　地球科學鉆探數據采集

  　　科學儀器

  　　正弦心臟起搏器
