絕緣耐壓測試儀由控制部分、絕緣電阻測試、耐壓測試三部分組成,控制部分是整個儀器的核心，其控制整個儀器的啟動、復位、聲光報警、定時、自動循環測試等功能。

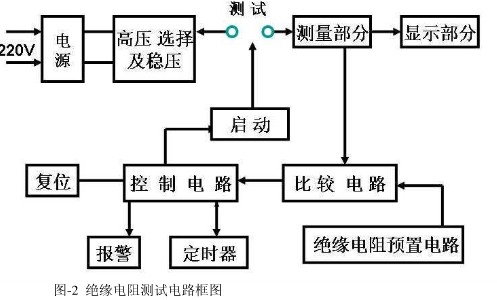

　　絕緣電阻測試是由高壓直流電源、絕緣電阻預置電路、放大器、比較器和指示儀表組成，高壓直流電源提供施加于被測對象的試驗電壓，分為500V和1000V兩檔。絕緣電阻預置電路可以任意設定被測對象的絕緣電阻值。測試時，被測對象與放大器的輸入電阻串聯，并跨接于高壓直流電源上，放大器將其輸入電阻上的信號經放大后一路輸出至指示儀表，由指示儀表直接讀出被測對象絕緣電阻的電阻值，另一路輸出送至比較器與預置的電阻進行比較，通過控制部分判斷被測對象的合格與不合格。

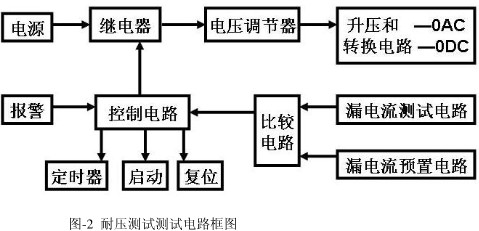

　　耐壓測試電路由高壓升壓回路、漏電流檢測回路、漏電流比較電路、指示儀表組成，高壓升壓回路能夠調整輸出到被測對象所需要的試驗電壓，漏電流檢測回路能夠檢測被測對象的真實的漏電流。其實測漏電流通過漏電流比較電路與設定保護漏電流相比較，通過控制部分，判斷出被測對象的合格與不合格，指示儀表直接讀出試驗電壓值和漏電流值(檢測的試驗漏電流或設定保護電流值)。在試驗中，樣品在要求的試驗電壓作用下達到規定的時間時，儀器自動或被動切斷試驗電壓；一旦出現擊穿，漏電流超過設定的擊穿(保護)電流，能夠自動切斷輸出電壓歲并同時報警，以確定樣品能否承受規定的最高耐壓強度實驗。

　　操作程序：

　　1 電源線插入儀器所需的電壓插座上（AC220V） 。

　　2 裝上高壓測試棒引線至高壓輸出端接地端。

　　3 裝上高壓測試棒上的遙控插頭至面板遙控插座上， 利用高壓測試棒的開關鈕控制試驗電壓輸出。

　　4 電壓開關切至關的位置。

　　5 耐壓試驗（手動-計時器切置開的位置） 。

　　5-1 選擇開關切在開的位置， 此時耐壓指示燈會亮。

　　5-2 按下高壓測試棒開關鈕一次， 慢慢地調整高壓調整鈕至被測物所需的試驗電壓， 然后把高壓測試棒引線接至被測物進行試驗。

　　6 耐壓試驗

　　6-1 選擇開關切在耐壓實驗位置， 此時耐壓指示燈會亮。

　　6-2 設定試驗所需電壓。

　　6-3 按下高壓測試棒開關鈕一次， 慢慢地調整高壓調整鈕至被測物所需的試驗電壓。

　　6-4 按下重設開關鈕暫時切斷高壓輸出。

　　6-5 然后把高壓測試棒引線接至被測物， 接著按下高壓測試棒的開關鈕一次進行試驗。

　　6-6 以自動操作， 每一動作終了時， 輕按高壓測試棒上的開關一次， 就回復于試驗狀態。

　　7 實行耐壓試驗中， 如耐壓不良時就會自動停止， 同時不良指示燈會亮， 表示不良之蜂鳴器會響， 以示警報。

　　8 出現不良時， 輕按重設鈕， 就會回復待驗狀態。

　　9 高壓測試棒上的開關與面板上測試鈕是相同功能： 控制高壓輸出。

　　10 絕緣試驗 10-1 選擇開關切至絕緣試驗位置， 此時絕緣指示燈會亮。

　　10-2 將POWER 開關打開。

　　10-3 將測試線正、 負短路， 調整2ERO 使MAGOHMS 表歸零即可測試。

　　10-4 此段為直流DC500V 電壓輸出， 測試0～250MΩ 阻值或DC1000V 0～500MΩ 。 10-5 當高壓測試棒引線離開被測物時， 就回復待測試狀態。

　　1 高壓測試時， 人體不可碰到被測物， 以免造成傷害。

　　2 儀器上開關用完后， 應呈關閉狀態， 且指針歸零位。

　　3 儀器上不得放置任何物品， 不得碰撞和外力敲打。

　　4 儀器使用完后應擦拭干凈， 定期校驗。

　　5 非有關專業人員嚴禁拆修。
