超載限制器的技術指標

• 　　1、 主要指標：

  　　（1） 適用范圍：5 ～ 600t 主副鉤起重機、閘門啟閉機等雙吊點式的起重機構

  　　（2） 動作誤差：-3[%]～+3[%](F.S)

  　?。?） 綜合顯示誤差: -5[%]～+5[%](F.S)

  　?。?） 報警點

  　　輕載控制：額定起重量的20[%]

  　　預警報警：額定起重量的90[%]

  　　延時報警：額定起重量的105[%](連續超限時間2 秒后繼電器動作

  　　立即報警：額定起重量的110[%] (輕載值、預警值、延時報警值、超限時間均可手動設定范圍)

  　?。?） 傳感器過載能力150[%]

  　?。?） 電源電壓：交流220V/380V±10[%] 50HZ

  　　（7） 使用環境條件

  　　溫度范圍：-20℃～+60℃

  　　相對濕度：90[%]RH

  　?。?） 繼電器觸點容量：30A/220V，15A/380V

  　　（9） 傳感器防護等級：IP68

超載限制器的原理

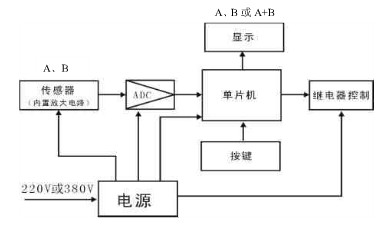

• 　　起重機的載荷由傳感器檢測，并把重量信號轉換成與重量成比例的電壓信號，在傳感器內部將此信號放大后，經信號線接到控制儀表內經過模擬/數字轉換器變成數字信號，然后由單片機進行數據處理-----顯示、判斷，并根據各重量值和總重量值分別控制 A、B 鉤和 A+B 鉤報警及起重機A、B 起升控制回路.



超載限制器的特點

• 　　(1) 兩路分顯示分控制、一路總顯示總控制

  　　(2) 可選輕載控制功能

  　　(3) 實際標定與模擬標定兩種方式

  　　(4) 可設定高低兩種分辨率

  　　(5) 超限延遲時間可選

  　　(6) 按鍵清零功能

  　　(7) 可選接大屏幕顯示

  　　(8) 四位高亮紅色LED 數碼管顯示

  　　(9) 電源防浪涌、表面EMI 抗干擾濾波器設計

超載限制器的安裝

• 　　1 傳感器的安裝

  　　以軸承座式傳感器為例。首先檢查產品銘牌的型號是否與起重機額定起重量、倍率相符。并且傳感器只能安裝在非傳遞動力的一端，兩端高度盡量保持一致。露天使用的傳感器要加防雨罩。

  　　2 控制儀表的安裝與界限

  　　(1) 打開儀表外殼，用2 只M6 螺釘把儀表固定在司機室便于觀察位置。

  　　(2) 儀表注意防水防潮，不能安裝于直接雨淋和日曬的地方。

  　　(3) 儀表的交流電源應接在起重機主電源的進線端，避免起重機上其他電氣設備的控制。

  　　(4) 傳感器連接線用RVVP4*0.4mm 2 的屏蔽線連接，此線纜要按照行線標準懸掛于電纜架上與起重小車一起移動。

  　　(5) 儀表可以選擇交流220V 或380V 供電

  　　(6) 儀表與傳感器連接按照線路板上的標識正確連接。EXC 是傳感器激勵電源正端(直流5V)，-EXC 是傳感器激勵電源負端(直流0V)，-SIG 表示重量信號負端，+SIG 表示重量信號正端，SHLD 接信號線屏蔽層。

  　　(7) J2A，J1A，J0A 為繼電器 A 輸出端。其中 J2A、J0A 為繼電器常開觸點，J1A、J0A 為繼電器常閉觸點。當重量超過設定值繼電器動作時，常開觸點J2A、J0A 觸點接通，常閉觸點J1A、J0A 觸點斷開。 J2B，J1B，J0B 為繼電器 B 輸出端。其中J2B、J0B 為繼電器常開觸點， J1B、J0B 為繼電器常閉觸點。當重量超過設定值繼電器動作時，常開觸點 J2B、J0B 觸點接通，常閉觸點J1B、J0B 觸點斷開。 當重量超過設定值時，繼電器動作，控制線接J0、J1 端子，將J0、J1 串接在起重機起升控制回路。導線宜選用像膠軟電纜。

  　　(8) 大屏幕 A+、B+、C+接信號輸出線，對應的大屏幕接線的 OUT-端， A-、B-、C-接信號負端，對應我司的大屏幕接線的GND 端。其中A+、A- 對應A 鉤起重?cái)?shù)據；B+、B-對應B 鉤起重?cái)?shù)據；C+、C-對應A+B 鉤總起重?cái)?shù)據。

  　　(9) 外殼要求可靠接地，安裝和接線應遵循《GB6067 起重機械安全規程》的有關規定。

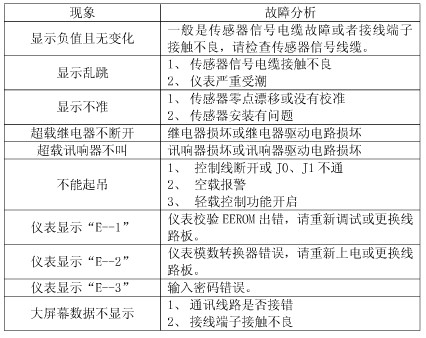

超載限制器的故障分析
