異或門的算法

• 　　“異或”XOR 函數當有奇數個輸入變量為真時，輸出為真！

  　　當輸入X＝0，Y＝0 時 輸出S＝0

  　　當輸入X＝0，Y＝1 時 輸出S＝1

  　　0代表假 1代表真

  　　異或門主要用在數字電路的控制中！

  　　異或運算及異或門由邏輯非、邏輯與和邏輯或可以實現異或邏輯運算，即 。式中“ ”為異或邏輯運算符號，讀為“異或”。實現異或運算的門電路是異或門，異或門的真值表如表1.13所示，其邏輯符號如圖1.11所示。

  　　二輸入異或邏輯的運算規則是：若兩個輸入變量的邏輯值相同，則它們的異或值為“0”；

  　　若兩個輸入變量的邏輯值不相同，則它們的異或值為“1”。簡言之，“相同則0，相異則1”。

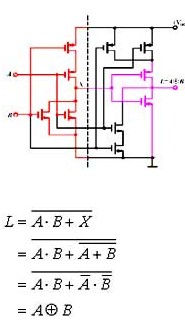

異或門電路

異或門毛刺

• 　　1、電路結構是兩寄存器中間夾著組合邏輯，這樣可以剔除組合邏輯的毛刺。但是仔細想一想覺得有點可怕，可能有時鐘恰好采到毛刺的情況嗎？在現實中都是按照時鐘來給出數據的，經過組合電路后有了組合電路的延遲，可能使得寄存器的建立保持時間不足，產生亞穩態問題嗎？

  　　例如，時鐘控制的兩個輸入通過異或門后結果再被觸發器鎖存，鎖存器的時鐘同輸入的時鐘。

  　　2、對上面例子中的情況異或門產生的毛刺應該采取什么辦法清除？
