光敏晶體管

工作原理

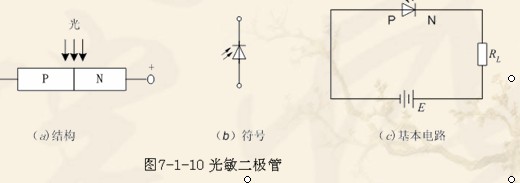

　　光敏二極管的結構和普通二極管相似，只是它的PN結裝在管殼頂部，光線通過透鏡制成的窗口，可以集中照射在PN結上，圖7-1-10a是其結構示意圖。光敏二極管在電路中通常處于反向偏置狀態，如圖7-1-10c所示。

?

　　我們知道，PN結加反向電壓時，反向電流的大小取決于P區和N區中少數載流子的濃度，無光照時P區中少數載流子(電子)和N區中的少數載流子(空穴)都很少，因此反向電流很小。但是當光照PN結時，只要光子能量h大于材料的禁帶寬度，就會在PN結及其附近產生光生電子—空穴對，從而使P區和N區少數載流子濃度大大增加，它們在外加反向電壓和PN結內電場作用下定向運動，分別在兩個方向上渡越PN結，使反向電流明顯增大。如果入射光的照度變化，光生電子—空穴對的濃度將相應變動，通過外電路的光電流強度也會隨之變動，光敏二極管就把光信號轉換成了電信號。
