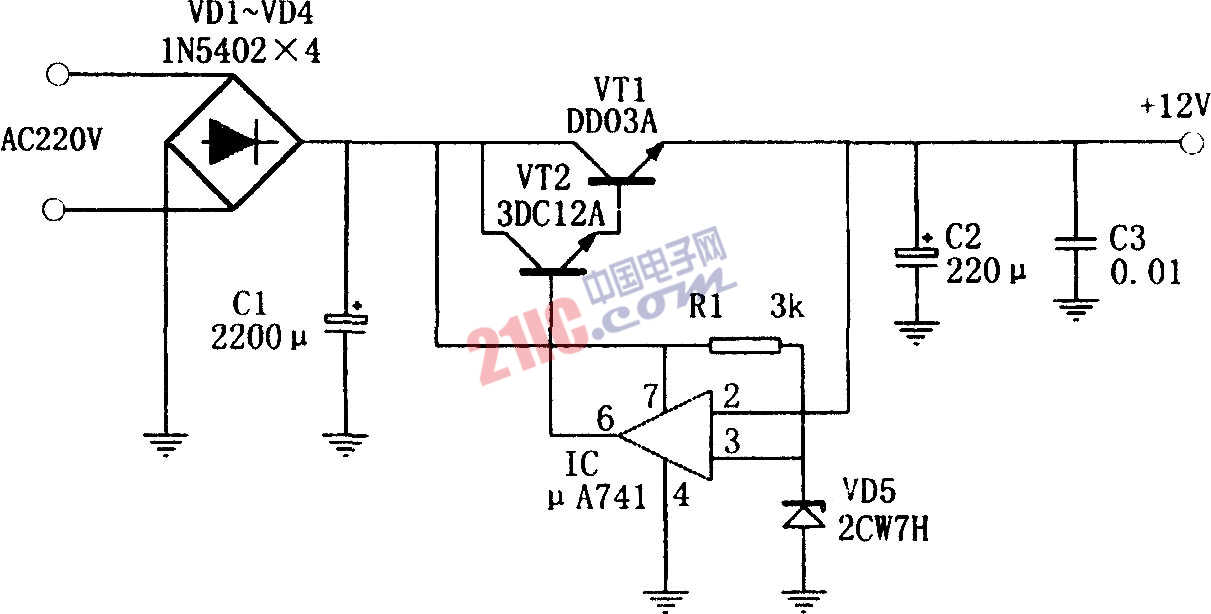

如圖所示為一種設計新穎的開關電源。本電源采用運算放大器μA741作為比較控制元件，兩只三極管復合作為調整元件，電路工作于開關狀態。當輸出電壓比基準電壓低2mV時，即μA741②腳比③腳低2mV(因?yàn)棣藺741的反應靈敏度為2mV)，μAT41⑥腳輸出高電平，控制VT1和VT2導通，以大電流為負載和有關濾波電容C2、C3等補充電能，很快使輸出電壓升到12V，即μA741②、③腳電位相等。其⑥腳輸出低電壓(2V)，VT1、VT2關閉，暫停補充電能。隨著時間的增長，輸出電壓逐漸下降，又重復上述過程，周而復始，電源持續處于開關狀態，并使輸出電壓始終穩定在12V。

?

?
