根據使用有機功能材料的不同，OLED器件可以分為兩大類：小分子器件和高分子器件。小分子OLED技術發展得較早（1987年），而且技術已經達到商業化生產水平。高分子OLED又被稱為PLED （PolymerLED），其發展始于1990 年，由于聚合物可以采用旋涂、噴墨印刷等方法制備薄膜，從而有可能大大降低器件生產成本，但目前該技術遠未成熟。

　　根據驅動方式的不同，OLED 器件也可以分為無源驅動型（Passive Matrix，PM，亦稱被動 驅動）和有源驅動型（Active Matrix，AM，亦稱主動驅動）兩種。無源驅動型不采用薄膜晶體 管（TFT，Thin Film Transistor）基板，一般適用于中小尺寸顯示；有源驅動型則采用TFT基板，適用于中大尺寸顯示，特別是大尺寸全彩色動態圖像顯示。目前，無源驅動型OLED技術已經比較成熟，商業化的產品絕大部分是無源驅動型；有源驅動型OLED技術發展很快，但還需要一定時間才能大批量推出商用產品。

　　有機發光顯示器件之所以受到人們的青睞，是因為其與LCD 為代表的第二代顯示器相比，有著突出的技術優點：

　　●具有低成本特性，工藝簡單，使用原材料少；

　　●具有自發光特性，不需要背光源；

　　●具有低壓驅動和低功耗特性，直流驅動電壓在10 伏以下，易于用在便攜式移動顯示終端上；

　　●具有全固態特性，無真空腔，無液態成份，機械性能好，抗震動性強，可實現軟屏顯示；

　　●具有快速響應特性，響應時間為微秒級，比普通液晶顯示器響應時間快1000 倍，適于播放動態圖像；具有寬視角特性，上下、左右的視角接近180 度；

　　●具有高效發光特性，可作為新型環保光源；

　　●具有寬溫度范圍特性，在零下40 攝氏度至零上85 攝氏度范圍內都可正常工作；

　　●具有高亮度特性，顯示效果鮮艷、細膩。

　　有機發光顯示技術在過去十多年的時間里取得了巨大的進展。在發光效率方面，OLED遠遠高于PDP、CRT的水平，目前熒光小分子器件的發光效率已經超過16lm/W，而磷光小分子器件的發光效率則已接近30lm/W，綠光器件的壽命達到了1 萬小時以上，紅光器件和藍光器件的壽命也已達到實用化的基本要求。能夠推出全彩色OLED的公司和研究單位越來越多，采用低溫多晶硅TFT 驅動的全彩色器件也已經被開發出來；白光OLED得到了廣泛的重視，目前的白光實驗片可以在100cd/m2 的亮度下保持10萬小時之久。

　　OLED近期的技術發展方向是解決器件的成品率、壽命和彩色化問題。從長遠來看，OLED未來的發展必將沿著小尺寸－中尺寸－大尺寸－超大尺寸、單色－多色－彩色、無源－有源、硬屏－軟屏的脈絡進行發展，最理想的OLED顯示器應該是LTPS-TFT OLED。

　　據統計，目前國際上與OLED 有關的專利已經超過6000 份，其中最根本的專利技術有兩類。

　　小分子材料和器件的基本專利由美國Kodak 公司所有，高分子材料和器件的專利由英國CDT 公司和已被杜邦收購的Uniax 公司擁有。此外，磷光材料和器件的開發也已取得突破，磷光材料的主要專利由美國UDC公司所有。當前小分子OLED全彩產品已經問世，由于材料供應較為穩定，且不像PLED 受限于彩色化困難的瓶頸，眾多廠商以小分子OLED為主流技術。

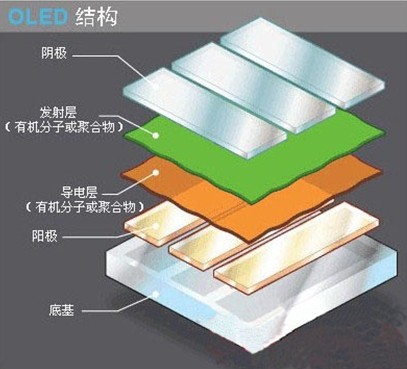

　　OLED的結構示意如上圖

　　基層（透明塑料，玻璃，金屬箔）——基層用來支撐整個OLED。

　　陽極（透明）——陽極在電流流過設備時消除電子（增加電子“空穴”）。

　　有機層——有機層由有機物分子或有機聚合物構成。

　　導電層——該層由有機塑料分子構成，這些分子傳輸由陽極而來的“空穴”?？刹捎镁郾桨纷鳛镺LED的導電聚合物。

　　發射層——該層由有機塑料分子（不同于導電層）構成，這些分子傳輸從陰極而來的電子；發光過程在這一層進行?？刹捎镁圮套鳛榘l(fā)射層聚合物。

　　陰極（可以是透明的，也可以不透明，視OLED類型而定）——當設備內有電流流通時，陰極會將電子注入電路。

　　OLED發光的方式與LED類似，有一個稱為電磷光的過程。

　　OLED發光的具體過程如下：

　　1、OLED設備的電池或電源會在OLED兩端施加一個電壓。

　　2、電流從陰極流向陽極，并經過有機層（電流指電子的流動）。

　　3、陰極向有機分子發射層輸出電子。

　　4、陽極吸收從有機分子傳導層傳來的電子。（這可以視為陽極向傳導層輸出空穴，兩者效果相等。

　　5、在發射層和傳導層的交界處，電子會與空穴結合。

　　6、電子遇到空穴時，會填充空穴（它會落入缺失電子的原子中的某個能級）。

　　7、這一過程發生時，電子會以光子的形式釋放能量。

　　8、OLED發光。

　　9、光的顏色取決于發射層有機物分子的類型。生產商會在同一片OLED上放置幾種有機薄膜，這樣就能構成彩色顯示器。

　　10、光的亮度或強度取決于施加電流的大小。電流越大，光的亮度就越高。
