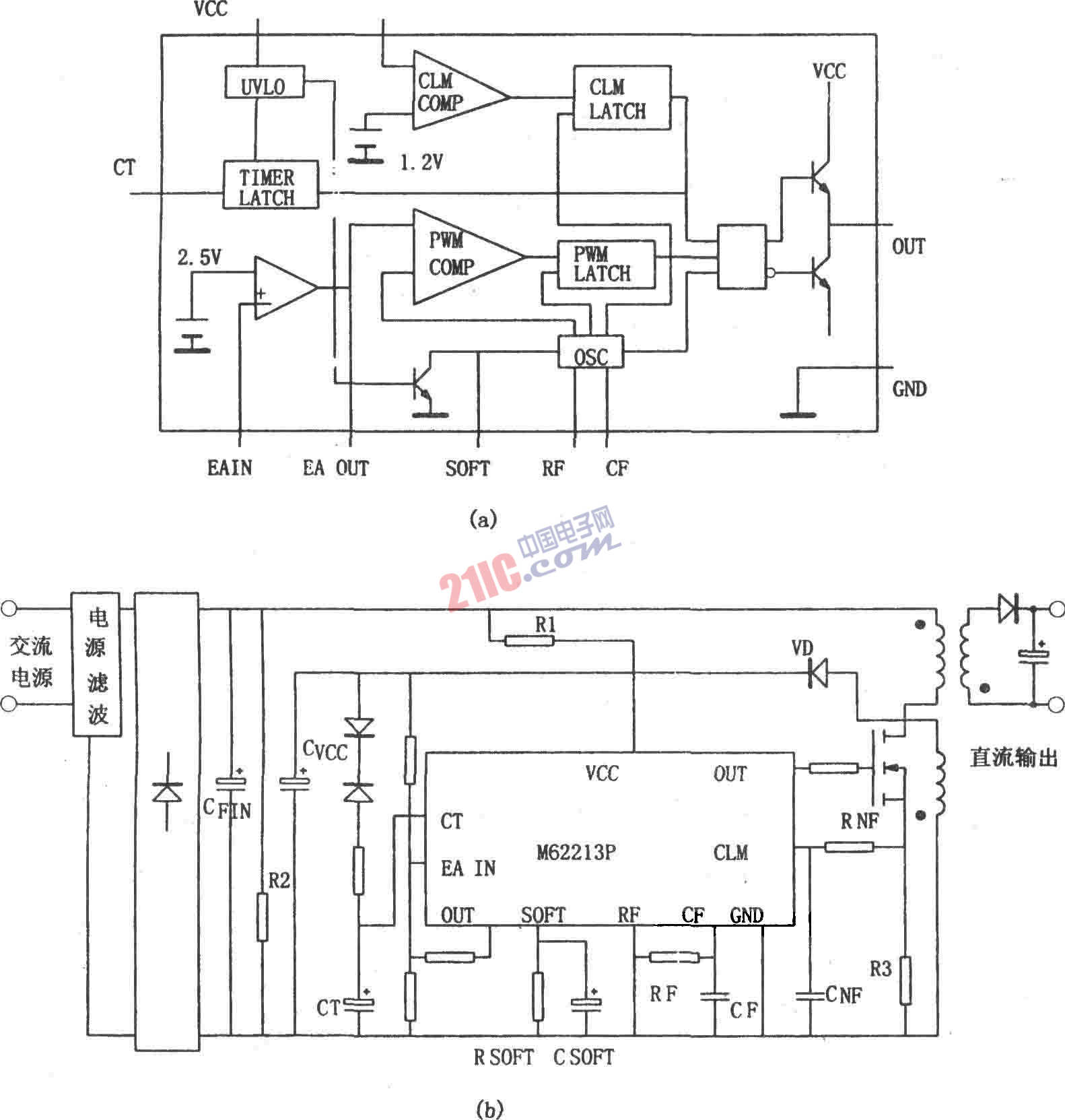

圖所示為M62213FP的內部結構框圖。M62213FP是一種高速開關電源控制器。它由振蕩器、PWM比較器、誤差放大器、輸出電路、過電壓保護兼定時閉鎖電路、過電流保護電路以及軟啟動電路等組成。開關工作頻率為700kHz，輸出電流峰值為±1A，采用推拉輸出電路，啟動前電路的電流很小，典型值為130μA，啟動開始與停止時電壓差較大，啟動開始電壓為12.5V，啟動停止電壓為8.3V，這樣可減小輸入平波電容。片內具有高速限流、過壓兼定時閉鎖、死區控制兼軟啟動、光電耦合器直接激勵的反饋用誤差放大器、防止低電壓時輸出誤動作等功能電路。外接很少元件，就可構成功能較為完善的開關穩壓電源。

圖所示為由高速開關電源控制器M62213FP構成的開關穩壓電源。該電源的輸出脈沖的導通時間由接在SOFT端的電阻確定，如果與此電阻并聯一只電容，那么啟動時導通時間逐漸增大，這樣就可以實現軟啟動。M62213FP本身的工作電壓在啟動時，由交流電源電壓經過整流后通過R1提供；正常工作時由回掃變壓器的一個繞阻經整流二極管VD整流提供，此時的電壓與輸出電壓成比例，因此，還用于進行反饋控制與過電壓檢測。為防止噪聲引起誤動作，接入RNF和CNF構成的濾波器濾除噪聲。

?
