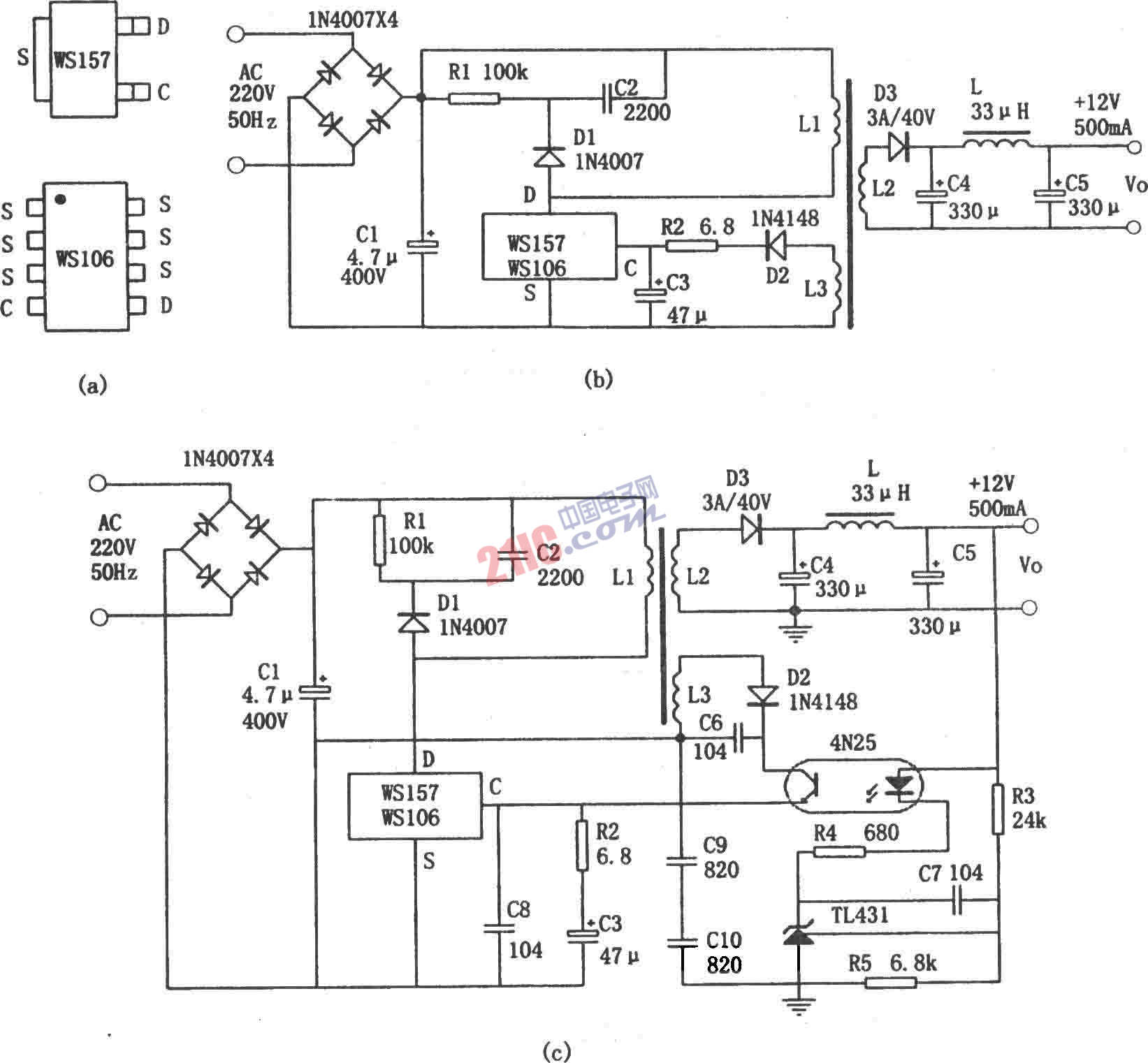

如圖所示為用WS157或WS106小功率微型開關穩壓電源。WS157或WS106是近年來新近開發的一種穩壓式開關電源控制器件，內部將控制電路和功率開關管集成到同一個芯片上，具有PWM控制、過流過熱等多種檢測保護功能，外部僅需接合適的開關變壓器和少量元件就能正常工作。用它制成的穩壓電源特點是直接將交流市電(220V)轉換成低壓直流，且體積小巧，制作簡單。WS157的功率為18W，WS106功率為12W。
?
?
