◆進口SHARP 10.4英寸640×480點陣TFT高亮度彩色圖形液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角。

　　◆屏幕亮度可以自由調節；

　　◆高速、高性能32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現40路信號的檢測、記錄、顯示和報警；

　　◆采用最新大規模集成電路，國際名廠元器件精心設計；

　　◆32M大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；

　　◆全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；

　　◆工程量顯示數值范圍寬，可顯示5位數值：-9999~19999；

　　◆支持真空度科學計數法顯示；

　　◆曲線顯示可以自由組合，自定義曲線顏色；

　　◆曲線走紙方式可設定橫向或縱向；

　　◆中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；

　　◆內置國標二級字庫（6500漢字），使用T6拼音輸入法，自由輸入位號和單位；

　　◆報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警?？梢杂涗涀罱?5條報警信息；

　　◆使用USB接口轉存和備份歷史記錄，支持128M、256M、512M優盤；

　　◆標準串行通訊接口： RS-485和 RS-232C；

　　◆10M Ethernet標準RJ45接口；

　　◆標準Modbus通訊協議。除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS等流行專業組態軟件，無需專用驅動；

　　◆可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；

　　◆集成硬件實時時鐘，掉電情況下時鐘也能準確運行；

　　◆新型開關電源，85VAC～265VAC范圍內正常工作；

　　◆提供變送器+24VDC隔離配電。

　　◆金屬外殼，允許在惡劣的環境下使用。同屏數顯? 特大數顯? 棒圖? 實時曲線? 報警列表畫面? 歷史曲線。

　　顯示器：5.7英寸進口SHARP320× 2 4 0點陣TFT圖形液晶顯示屏，CCFL背光，寬視角±0.2[%]F·S

　　視角±0.2[%]F·S

　　基本誤差：全隔離萬能輸入：1～12通道信號輸入，通道間全隔離，隔離電壓＞400V。

　　輸出規格：

　　配電：4組24VCD輸出，輸出電流60mA/組

　　12路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點。

　　最多4路模擬量輸出（變送輸出或PID輸出），4-20mADC，負載電阻＜6 00Ω

　　補償運算：

　　蒸汽：根據IFC67公式計算蒸汽密度補償蒸汽的質量流量。

　　一般氣體：溫度、壓力補償測量標準體積流量。

　　天然氣：溫度、壓力補償測量標準體積流量。

　　液體：溫度補償測量標準體積流量或質量流量。

　　蒸汽：壓力0.1-4.5MPa

　　溫度100-500℃

　　密度0.1-100Kg/m3

　　比焓2508-3224KJ/Kg

　　一般氣體：壓力0-60MPa

　　液體：溫度-100-500℃

　　溫度-100-500℃

　　累積范圍：0～99999999

　　通訊、打?。和ㄓ嵔涌冢篟S232或RS485

　　波特率：1200、2400、1800、9600、19200、38400、57600

　　打印接口：RS232C直接連接串行微型打印機

　　10MEthernet標準RJ45接口

　　記錄時間：記錄間隔：1、2、5、10、15、30、60、120、240秒可選。

　　記錄長度：72小時/筆（記錄間隔1秒）～720天/筆（記錄間隔4分）

　　數據備份和轉存：256M～1G優盤可選；

　　熱電偶冷端補償誤差：±1℃

　　斷電保護：內置FLASH存儲器，保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行。

　　電源：開關電源85VAC～265VAC、50Hz±5[%]，功耗＜59W

　　環境溫度：0-50℃

　　環境濕度：0-85[%]RH

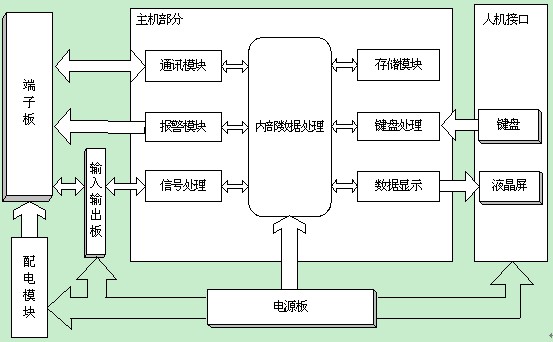

　　藍屏記錄儀內部主要由三部分組成，分別為電源、主機和I/O。藍屏記錄儀基本功能原理如下圖所示：

　　藍屏記錄儀內部主要由三部分組成，分別為電源、主機和I/O。藍屏記錄儀基本功能原理如下圖所示：

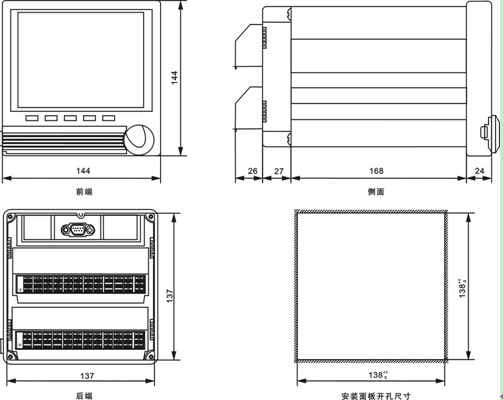

　　為保證彩屏/藍屏記錄儀正常工作，必須將儀表安裝在儀表盤上。儀表使用的環境不僅會影響儀表的正常使用，也關系到維修及校驗工作的進行。儀表使用環境應符合以下要求：

　　環境溫度：(0~50)℃。

　　環境濕度：(10~85)[%]RH（無結露）。

　　震動較小、空氣流通的環境。

　　不易產生冷凝液、無腐蝕氣體或易燃?xì)怏w的環境。

　　無強烈的感應干擾，不易產生靜電、磁場或噪音干擾的環境。
