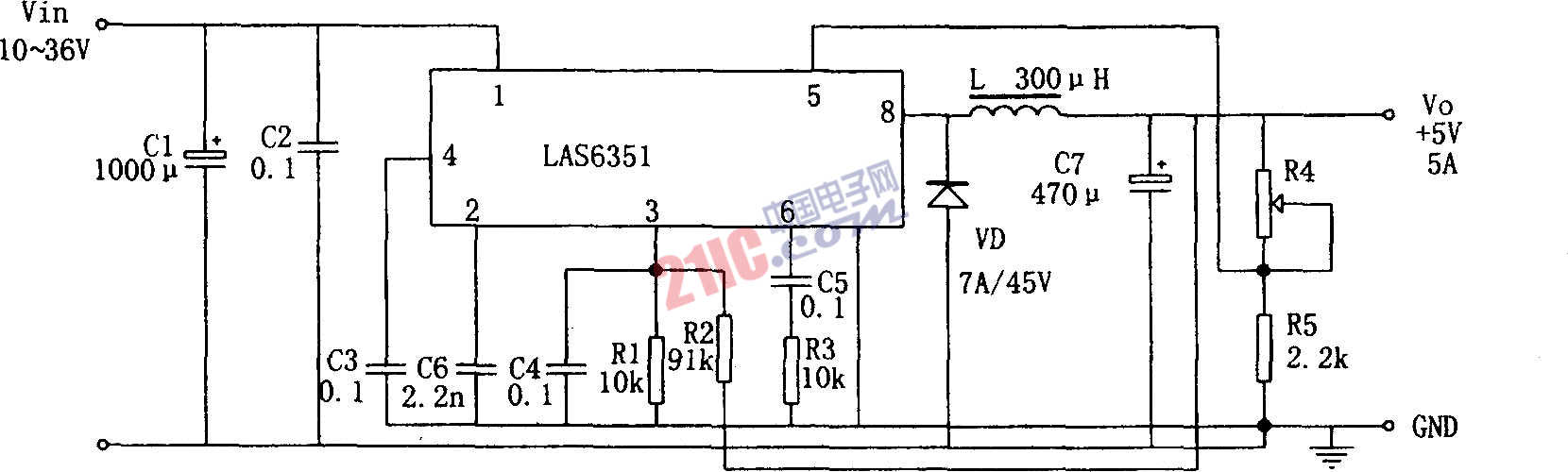

如圖所示為用LAS6351構成的大電流高效開關穩壓電源。LAS6351是一種具有較完備功能的大電流可調脈沖寬度開關式集成穩壓器。它能在承受3～8A連續負載電流的情況下輸出2.5～50V范圍的電壓；芯片內設有軟啟動、過載過壓保護過熱關閉保護電路；效率高達90％；由于開關頻率高達200kHz，因此降低了外部輸出LC濾波器的成本。用它可直接組裝15W、25W、40W可調式或固定式開關穩壓電源。圖所示電路是一個+5V、5A開關穩壓電源。

?

?
