●可定量測量各種型號真空開關滅弧室內的真空度；

　　●現場測量時不需拆卸真空開關；

　　●測試結果準確可靠；

　　●液晶漢字顯示，操作更加簡單方便；

　　●可保存、打印、查看測試的試驗數據；

　　●儀器帶有RS232通訊接口，可以連接計算機實現真空度-離子電流曲線下載、壽命估計等多種功能；

　　●儀器重量輕，攜帶方便；

　　●電源： AC220V+15[%]，50Hz；

　　●測量范圍： 10-5～10-1Pa；

　　●電場電壓： 18KV；

　　●磁場電壓： 1600V；

　　●儀器精度： 5[%]；

　　●使用環境： -10℃～40℃；

　　●外行尺寸： 460mm×335mm×330mm

　　●主機重量： 12kg；

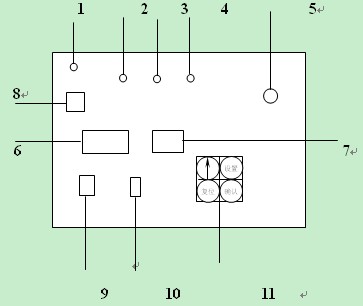

　　1．儀器接地端；

　　2．離子電流端；

　　3．磁場電壓-；

　　4．磁場電壓＋；

　　5．高壓輸出端；

　　6．打印機；

　　7. 液晶顯示器；

　　8. 電源插座；

　　9. 電源開關；

　　10. 通訊口；

　　11. 按鍵；

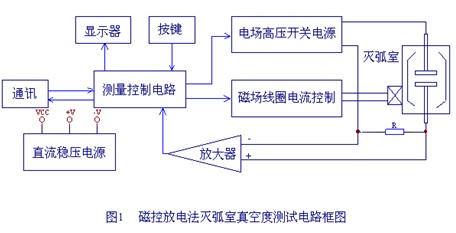

　　真空度測試儀框圖如圖1所示。

　　整機由測量控制電路、電場高壓產生電路、磁場線圈電流控制電路、通訊、打印機、液晶顯示電路等組成。其工作過程為：由測量控制電路發出指令，由開關電源給磁場電容充電，通過控制電路監控，當磁場電容上的電壓達到預定值后，控制電路發出兩路控制信號分別控制電場高壓的輸出和磁場線圈電流的導通，使滅弧室處于強電場、強磁場的狀態中，滅弧室開始放電，產生離子電流I，如圖2中的曲線I所示。該電流經取樣電阻R和預處理電路后輸入單片機，最后經運算由液晶顯示屏顯示測得的真空度值。

　　圖2 放電波形圖
