光模塊由光電子器件,功能電路和光接口等組成,光電子器件包括發射和接收兩部分.

　　發射部分：輸入一定碼率的電信號經內部 的驅動芯片處理后驅動半導體激光器(LD)或發光二極管(LED)發射出相應速率的調制光信號, 其內部帶有光功率自動控制電路,使輸出的光信 號功率保持穩定.

　　接收部分:一定碼率的光信號輸入模塊后由光探測二極管轉換為電信號.經前置放大器后輸出相應碼率的電信號,輸出的信號一般為PECL電平.同時在輸入光功率小于一定 值后會輸出一個告警信號.

　　平均發送光功率(TxLOP:Optical Average Power) 平均發送光功率指信號邏輯為1時的光功率與為0時的光功率的算術平均值. P0 +P1 PAVG = 2(dBm)

　　消光比(ER:Extinction Ratio) 信號邏輯為1時的光功率與為0時的光功率的大小之比.其計算公式為: P1ER=10log P0 (dB) ER表示消光比,單位為dB,P1和P0分別表示邏輯1及0時的光功率.

　　接收靈敏度(Receiver Sensitivity) 衡量接收端為保證一定誤碼率(1×10exp(-12))所需接收的最小平均光功率,單位為 dBm.誤碼率是指在較長一段時間內,經過接收端的光電轉換后收到的誤碼碼元數與誤碼儀輸出端給出碼元數的比率.

　　信號丟失指示(LOS Assert)和信號丟失恢復指示(LOS Dessert) 接收器輸出一個電信號,其電位高低反映出接收器所接收的光信號強度是否足夠,將該電位與預設電位比較以判定光信號是否丟失.電位比較是采用具有一定回滯效應的比較器實現,通常用預設電信號對應的光功率作為指示,單位為dBm

　　眼圖模板容限(EMM:Eye Mask Margin) 眼圖開啟度,指在最佳抽樣點處眼圖幅度"張開"的程度.無畸變眼圖的開啟度應為100[%]. 眼圖模板容限是指眼圖模板擴張,直到有眼圖的采樣點進入到擴張區域的模板最大擴張百分比

　　光模塊的軟件顯示在網絡設備上可以通過 display interface 來顯示光模塊信息, 若端口上已有光模塊,會顯示如下類似信息,若端口上沒有插入光模塊,則會顯示: "NO[_]CONNECTOR"

　　GigabitEthernet2/1 current state : UP

　　IP Sending Frames' Format is PKTFMT[_]ETHNT[_]2, Hardware address is 00e0-fc48-b5d5

　　Description: To[_]ma5200g

　　The Maximum Transmit Unit is 1500

　　Media type is optical fiber, loopback not set

　　Port hardware type is 1000[_]BASE[_]SX[_]MMF 2

　　1000Mbps-speed mode, full-duplex mode

　　Link speed type is autonegotiation, link duplex type is force link

　　Flow-control is not enabled

　　Port-flow-constrain has not been configured completely

　　The Maximum Frame Length is 1536 XXXX[_]BASE[_]YY[_]ZZZ,

　　各字段含義如下：

　　XXXX 表示光模塊的速率,如 100,1000

　　YY 表示傳輸距離:

　　SX 表示短距

　　LX 表示長距

　　LH 表示超長距

　　T 表示電模塊

　　ZZZ 表示接口光纖類型

　　MMF 表示多模

　　SMF 表示單模

　　在華三的設備上還可以使用 display transceiver interface 來顯示光模塊的主要特征參數.

　　 display transceiver interface gigabitethernet 2/0/3

　　GigabitEthernet2/0/3 transceiver information:

　　Transceiver Type

　　Connector Type

　　Wavelength(nm)

　　Transfer Distance(km) : 1000[_]BASE[_]LX[_]SFP : LC : 1310 : 10(9um) 3

　　Digital Diagnostic Monitoring : YES

　　Vendor Name

　　Ordering Name : H3C : SFP-GE-LX10-SM1310

　　Transceiver Type 表示光纖連接器的類型,如 SC,LC

　　Wavelength(nm) 表示光模塊的發送激光中心波長, 單位 nm, 一般有如下取值:850nm,1300nm,1310nm,1550nm

　　Transfer Distance(xx)表示傳輸距離和傳輸介質,傳輸距離,對于單模模塊,xx 顯示為 km,其他模塊 xx 顯示為 m.當模塊支持多種傳輸介質時,各個傳輸距離值之間用逗號分隔.距離值后面括號里 包含對應的"傳輸介質" .

　　傳輸介質分為如下:

　　9um:表示 9/125um 單模光纖(單模光纖的PVC套為黃色, 波長一般為 1310nm 或 1550nm)

　　50um:表示 50/125um 多模光纖(多模光纖的 PVC 套為橘紅色,波長一般為 850nm 或 1300nm)

　　62.5um:表示 62.5/125um 多模光纖(多模光纖的 PVC 套為橘紅色,波長一般為 850nm 或 1300nm)

　　TP:表示雙絞線 Digital Diagnostic Monitoring 表示是否支持?jǐn)?shù)字診斷功能. 數字診斷功能可以顯示光模塊的溫度,電壓,接收光功率和發送光功率 Vendor Name 表示模塊生產或定制廠商名稱 Ordering Name 表示模塊的對外型號

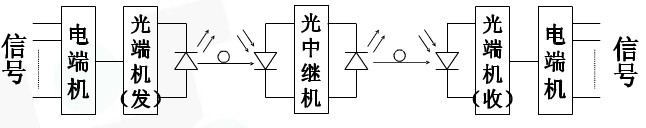

　　通信方式以光波為載波,以光導纖維作為傳輸媒介

　　光源:把電信號變成光信號,輸入于光纖傳輸.

　　光檢測器:把來自光纖的光信號還原成電信號,經放大,整形,再生恢復原形后輸入到電端機的接收

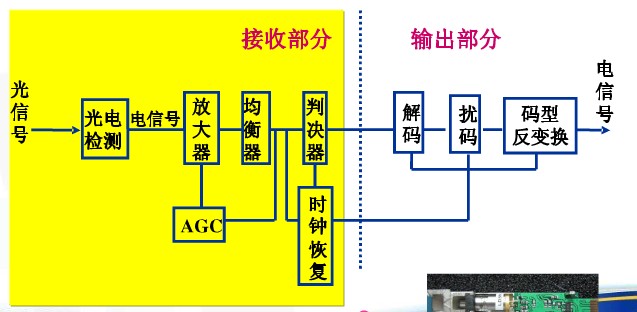

接收部分原理

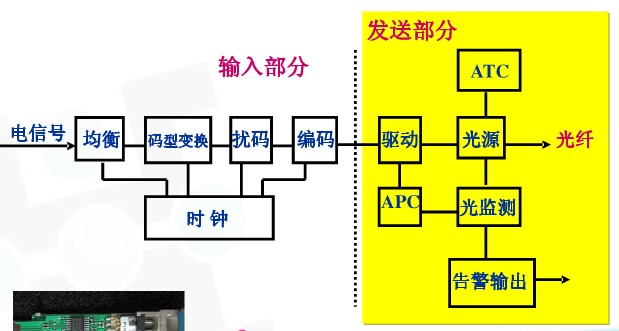

發射部分原理

　　1.RJ45電口小型可插拔模塊，又稱電模塊或者電口模塊

　　2.BiDi系列單纖雙向光模塊(P-to-P FTTH應用)

　　3.10Gbs光模塊(XFP,SFP+，300pin)

　　4.1x9雙工，2x5，2x10等SC ST連接器光模塊

　　5.千兆以太網接口轉換器(GBIC)模塊

　　6.無源光網PON( A-PON，G-PON, GE-PON)光模塊

　　7.小型可插拔收發光模塊(SFP)

　　8.40Gbs高速光模塊。

　　9.SDH傳輸模塊(OC3,OC12,OC48）

　　10.存儲模塊，如4G,8G等

　　OFF發送器的平均發送光功率（OFF Average Power）

　　中心波長Center Wavelength：

　　RMS頻譜寬度RMS Spectral Width：

　　邊模抑制比Side Mode Suppression Ratio

　　相對強度噪聲Relative Intensity Noise OMA

　　發送器色散與代價Transmission Dispersion and Penalty

　　受壓的接收器靈敏度Stressed Receiver Sensitivity in OMA (Max)

　　數據相關抖動Data Dependent Jitter

　　受壓的眼圖抖動Stressed Eye Jitter

　　垂直眼圖關閉代價Vertical Eye Closure Penalty

　　誤碼率Bit Error Rate
