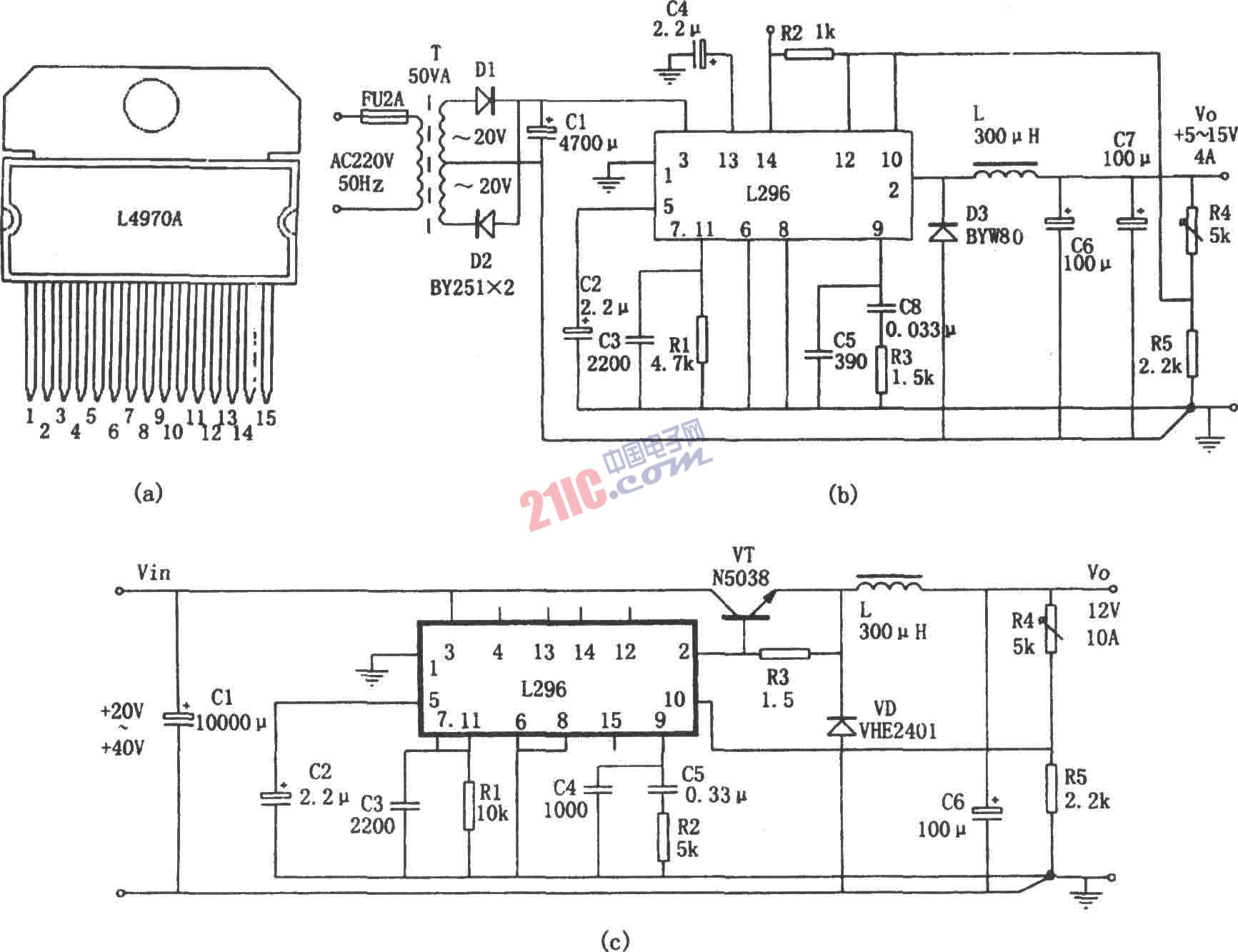

如圖所示為由L296單片大電流開關電源芯片組成的5～15V、4A穩壓電源。L296單片大電流開關電源芯片特點是：(1)保護功能完善。內設有軟啟動、過流、過熱、過壓保護。(2)最大輸出電流為4A，功率為160W，輸出電壓在5.1～40V之間可調。(3)設有特殊功能：工作禁止控制、同步控制(在幾片作多路輸出時，保證工作頻率一致)、重置電路(可提供電源工作狀態的檢測信號)、撬棍過壓保護電路(當輸出電壓超過預設額定電壓20％時，產生一個100mA的驅動信號，用來觸發外部保護電路動作)。圖所示為電流擴展電路形式。

?

?
