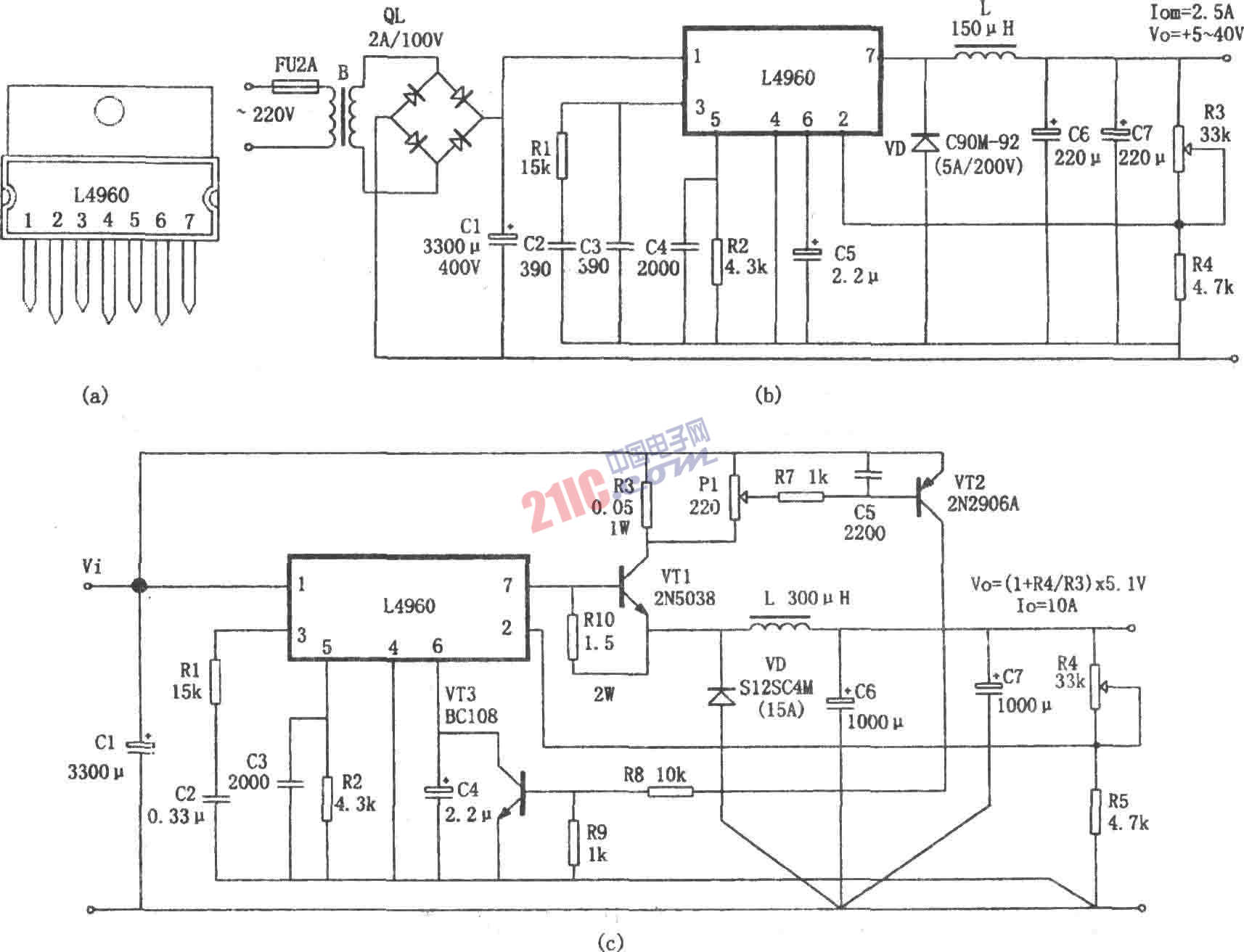

如圖所示為由L4960構成的+5～+40V開關電源電路。交流220V電壓經過變壓器降壓、橋式整流和濾波得到直流電壓Vi，輸入L4960①腳，在L4960內部軟啟動電路的作用下，輸出電壓逐步上升。當整個內部電路工作正常后，輸出電壓在R3、R4取樣后，送回②腳，在內部誤差放大器中與5.1V基準電壓進行比較，得到誤差電壓，再用誤差電壓的幅度去控制PWM比較器輸出的脈沖寬度，經過功率輸出級放大和降壓式輸出電路(由L、VD、C6和C7構成)，使輸出電壓Vo保持不變。L4960 7腳得到的是功率脈沖調制信號，該信號為高電平(L4960內部開關功率管導通)時，除了向負載供電之外，還有一部分電能儲存在L和C6、C7中，此時續(xù)流管VD截止。當功率脈沖信號為低電平(開關功率管截止)時，VD導通，儲存在L中的電能就經過由VD構成的回路向負載放電，從而維持輸出電壓Vo不變。 ’

圖(c)所示為L4960的電流擴展電路。該電路采用外接大功率三極管的方法。將輸出電流擴展為10A。并且設置了由VT2、VT3以及R5、R6、R7、R8、R9等元件組成的過流保護電路，當輸出電流大于10A時，保護電路動作，將L4960的⑥腳電位鉗位到0V，關閉PWM比較器，終止電流的輸出。

?

?
