1、有優異的性價比。

　　2、集成度高、體積小、有很高的可靠性。

　　3、控制功能強。

　　3、擴展性能好，非常容易構成各種應用系統。

　　兩者主要的區別是AT89S51支持ISP（In System Programming,即“在線可編程”）。而AT89C51無此功能。

　　以下描述更加詳細：

　　很多初學51單片機的網友會有這樣的問題：AT89S51是什么?書上和網絡教程上可都是8051，89C51等！沒聽說過有89S51？！

　　這里，初學者要澄清單片機實際使用方面的一個產品概念，MCS-51單片機是美國INTE公司于1980年推出的產品，典型產品有 8031（內部沒有程序存儲器，實際使用方面已經被市場淘汰）、8051（芯片采用HMOS，功耗是630mW，是89C51的5倍，實際使用方面已經被市場淘汰）和8751等通用產品，一直到現在， MCS-51內核系列兼容的單片機仍是應用的主流產品（比如目前流行的89S51、89C51等），各高校及專業學校的培訓教材仍與MCS-51單片機作為代表進行理論基礎學習。

　　有些文獻甚至也將8051泛指MCS-51系列單片機，8051是早期的最典型的代表作，由于MCS-51單片機影響極深遠，許多公司都推出了兼容系列單片機，就是說MCS-51內核實際上已經成為一個8位單片機的標準。

　　其他的公司的51單片機產品都是和MCS-51內核兼容的產品而以。同樣的一段程序，在各個單片機廠家的硬件上運行的結果都是一樣的，如ATMEL的89C51（已經停產）、89S51， PHILIPS（菲利浦），和WINBOND（華邦）等，我們常說的已經停產的89C51指的是ATMEL公司的 AT89C51單片機，同時是在原基礎上增強了許多特性，如時鐘，更優秀的是由Flash（程序存儲器的內容至少可以改寫1000次）存儲器取帶了原來的ROM（一次性寫入），AT89C51的性能相對于8051已經算是非常優越的了。

　　不過在市場化方面，89C51受到了PIC單片機陣營的挑戰，89C51最致命的缺陷在于不支持ISP（在線更新程序）功能，必須加上ISP功能等新功能才能更好延續MCS-51的傳奇。89S51就是在這樣的背景下取代89C51的，現在，89S51目前已經成為了實際應用市場上新的寵兒，作為市場占有率第一的Atmel目前公司已經停產AT89C51，將用AT89S51代替。89S51在工藝上進行了改進，89S51采用0.35新工藝，成本降低,而且將功能提升,增加了競爭力。89SXX可以像下兼容89CXX等51系列芯片。同時，Atmel不再接受89CXX的定單，大家在市場上見到的89C51實際都是Atmel前期生產的巨量庫存而以。如果市場需要，Atmel當然也可以再恢復生產AT89C51。

　　89S51相對于89C51增加的新功能包括：

　　-- 新增加很多功能，性能有了較大提升，價格基本不變，甚至比89C51更低！

　　-- ISP在線編程功能，這個功能的優勢在于改寫單片機存儲器內的程序不需要把芯片從工作環境中剝離。是一個強大易用的功能。

　　-- 最高工作頻率為33MHz，大家都知道89C51的極限工作頻率是24M，就是說S51具有更高工作頻率，從而具有了更快的計算速度。

　　-- 具有雙工UART串行通道。

　　-- 內部集成看門狗計時器，不再需要像89C51那樣外接看門狗計時器單元電路。

　　-- 雙數據指示器。

　　-- 電源關閉標識。

　　-- 全新的加密算法，這使得對于89S51的**變?yōu)椴豢赡埽绦虻谋Ｃ苄源蟠蠹訌?qiáng)，這樣就可以有效的保護知識產權不被侵犯。

　　-- 兼容性方面：向下完全兼容51全部字系列產品。比如8051、89C51等等早期MCS-51兼容產品。也就是說所有教科書、網絡教程上的程序（不論教科書上采用的單片機是8051還是89C51還是MCS-51等等），在89S51上一樣可以照常運行，這就是所謂的向下兼容。

　　比較結果：就如同INTEL的P3向P4升級一樣，雖然都可以跑Windows98，不過速度是不同的。從AT89C51升級到AT89S51 ,也是同理。和S51比起來，C51就要遜色一些，實際應用市場方面技術的進步是永遠向前的。

　　********上面這些就是AT89S51的由來********

　　下面是初學網友對51系列的選型的常見問題

　　1問：網友常見問題：請問現在學習51系列單片機應該選擇AT89C51還是89S51？

　　答：89C51和89S51內核相同，89S51針對89C51的明顯的幾個升級如下 ;

　　1.程序存儲器寫入方式：二者的寫入程序的方式不同，89C51只支持并行寫入，同時需要VPP燒寫高壓。89S51則支持ISP在線可編程寫入技術！串行寫入、速度更快、穩定性更好，燒寫電壓也僅僅需要4～5V即可。

　　2.電源范圍：89S5*電源范圍寬達4～5.5V，而89C5*系列在低于4.8V和高于5.3V的時候則無法正常工作。

　　3.工作頻率：目前89S1*的性能遠高于89C5*,89S5*系列支持最高高達33MHZ的工作頻率，而89C51工作頻率范圍最高只支持到24M。

　　4.市場價格：由于89C51已經全面停產,所以在市場價格方面，庫存的89C5*的批發價格要比89S5*貴將近一倍！

　　5.兼容型：89S5*向下兼容89C5*，就是說用89S5*可以替代89C5*使用，同樣的程序，運行結果相同。就是說89S5*也同樣兼容目前所有的教科書范例程序。

　　6.加密功能：89S5*系列全新的加密算法，這使得對于89S51的**變?yōu)椴豢赡?，程序的保密性大大加?qiáng)，這樣就可以有效的保護知識產權不被侵犯。

　　7.抗干擾性：內部集成看門狗計時器，不再需要像89C51那樣外接看門狗計時器單元電路。

　　8.燒寫壽命更長：89S5*標稱的1000次，實際最少是1000次～10000次，這樣更有利初學者反復燒寫，減低學習成本。綜合上面的一些區別，個人認為89C51的停止使用只是時間問題而已，就象當年的8031。

　　2問：采用89C2051開發制造產品是不是要比用89S51更好？因為2051看起來體積比較小。

　　答：這個問題并不能一概而論，主要的區別如下：

　　1.功能差別：因為2051不是標準的51內核，所以205*的程序不能直接移植到51上。由于205*是精簡型，所以P口變得很少，這樣一來就只能用來做一些小的簡單產品，可利用資源比較緊張。實際上，做產品的話用205*是不一定合算的，除非是非常簡單的產品。

　　2.市場價格：由于89C2051的產量不是非常大,所以市場價格方面89C2051的批發價格和89S51比較接近！相對性能價格比就比較低。

　　3.產品體積：除非對產品的體積有苛刻的要求，否則二者的PCB面積相差不多，因為40腳的51芯片也有PLCC44小體積封裝。

　　什么是單片機的最小系統?。砍鯇W(xué)者可能對單片機最小系統感覺很神秘，其實單片機最小系統很簡單，就是能使單片機工作的最少的器件構成的系統。最小系統雖然簡單，但是卻是大多數控制系統所必不可少的關鍵部分。

　　對于MCS-51 單片機，其內部已經包含了一定數量的程序存儲器和數據存儲器，在外部只要增加時鐘電路和復位電路即可構成單片機最小系統。下面對51單片機最小系統需要的時鐘電路和復位電路做一下詳細的說明。

　　時鐘電路

　　單片機系統中的各個部分是在一個統一的時鐘脈沖控制下有序地進行工作，時鐘電路是單片機系統最基本、最重要的電路。

　　MCS-51 單片機內部有一個高增益反相放大器，引腳XTAL1 和XTAL2 分別是該放大器的輸入端和輸出端，如果引腳XTAL1 和XTAL2 兩端跨接上晶體振蕩器（晶振）或陶瓷振蕩器就構成了穩定的自激振蕩電路，該振蕩電路的輸出可直接送入內部時序電路。MCS-51 單片機的時鐘可由兩種方式產生，即內部時鐘方式和外部時鐘方式。

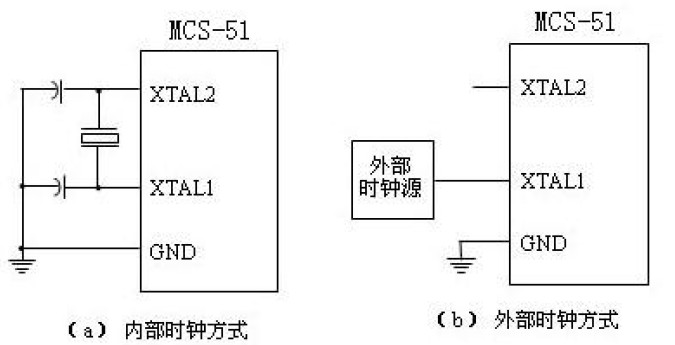

　　（1）內部時鐘方式。內部時鐘方式即是由單片機內部的高增益反相放大器和外部跨接的晶振、微調電容構成時鐘電路產生時鐘的方法，其工作原理如圖所示。外接晶振（陶瓷振蕩器）時，C1、C2 的值通常選擇為30pF（40pF）左右；C1、C2 對頻率有微調作用，晶振或陶瓷諧振器的頻率范圍可在1.2MHz ～ 12MHz之間選擇。為了減小寄生電容，更好地保證振蕩器穩定、可靠地工作，振蕩器和電容應盡可能安裝得與單片機引腳XTALl 和XTAL2 靠近。由于內部時鐘方式外部電路接線簡單，單片機應用系統中大多采用這種方式。內部時鐘方式產生的時鐘信號的頻率就是晶振的固有頻率，常用fsoc 來表示。如選擇12MHz 晶振，則fsoc=12×106Hz。

　　（2）外部時鐘方式。外部時鐘方式即完全用單片機外部電路產生時鐘的方 法，外部電路產生的時鐘信號被直接接到單片機的XTAL1 引，此時XTAL2 開路， 具體電路如圖所示。 在介紹完了MCS-51 單片機的時鐘電路后，筆者不得不介紹一下CPU 的以及 工作周期問題，因為CPU 的工作周期是基于時鐘信號的，是與時鐘信號密不可分 的。 CPU 在執行指令時，都是按照一定順序進行的，由于指令的字節數不同，取 指所需時間也就不同，即使是字節數相同的指令，執行操作也會有很大差別，不同的指令的執行時間當然也不相同，即CPU 在執行各個指令時，所需要的節拍數 是不同的。為了便于對CPU 時序的理解，人們按指令的執行過程定義了幾個名詞， 即時鐘周期、機器周期和指令周期。 時鐘周期：時鐘周期也稱為振蕩周期，定義為時鐘脈沖頻率(fOSC)的倒數， 是單片機中最基本的、最小的時間單位。由于時鐘脈沖控制著計算機的工作節奏， 對同一型號的單片機，時鐘頻率越高，計算機的工作速度顯然就會越快。然而， 受硬件電路的限制，時鐘頻率也不能無限提高，對某一種型號的單片機，時鐘頻 率都有一個范圍，如對MCS-51 單片機，其時鐘頻率范圍是0～33MHz。為方便描 述，振蕩周期一般用P（pause）表示。

　　機器周期：完成一個最基本操作（讀或?qū)懀┧枰臅r問稱為機器周期。 MCS-51 單片機的機器周期是固定的，即一個機器周期由12 個時鐘周期組成。采 用6MHz 的時鐘頻率時，一個機器周期就是2μs ，采用12MHz 的時鐘頻率時， 一個機器周期就是1μs 。 指令周期：指令周期是執行一條指令所需要的時間，一般由若干個機器周期 組成，指令不同，后需要的機器周期數也不同。對于一些簡單的單字節指令，分 指令周期可能和機器周期時間相同；而對于一些比較復雜的指令，如乘除運算則 需要多個機器周期才能完成，這時指令周期大于機器周期。 通常，一個機器周期即可完成的指令稱為單周期指令，兩個機器周期才能 完成的指令稱為雙周期指令。 MCS-51 單片機中的大多數指令都是單周期或雙周 期指令，只有乘、除運算為四周期指令。 復位電路 大規模集成電路在上電時一般都需要進行一次復位操作，以便使芯片內的一 些部件處于一個確定的初始狀態，復位是一種很重要的操作。器件本身一般不具 有自動上電復位能力，需要借助外部復位電路提供的復位信號才能進行復位操 作。

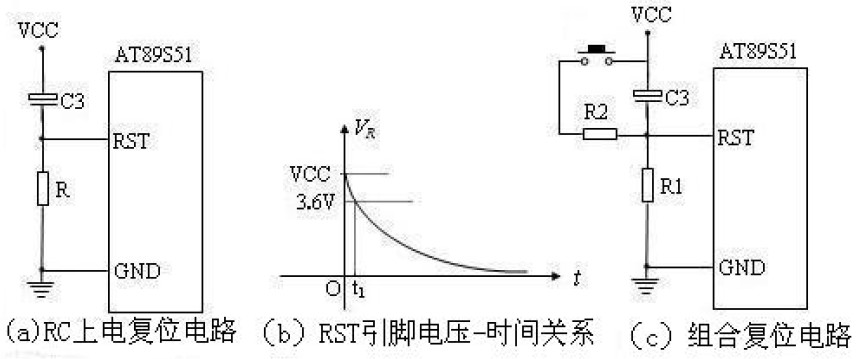

　　MCS-51 單片機的第9 腳（RST）為復位引腳，系統上電后，時鐘電路開始工 作，只要RST 引腳上出現大于兩個機器周期時間的高電平即可引起單片機執行 復位操作。有兩種方法可以使MCS-51 單片機復位，即在RST 引腳加上大于兩個 機器周期時間的高電平或WDT 計數溢出。單片機復位后，PC=0000H，CPU 從程序 存儲器的0000H 開始取指執行。復位后，單片機內部各SFR 的值也復位。單片 機的外部復位電路有上電自動復位和按鍵手動復位兩種。 （1）上電復位電路。最簡單的上電復位電路由電容和電阻串聯構成，如圖下 所示。

　　上電瞬間，由于電容兩端電壓不能突變，RST 引腳電壓端為VR 為VCC，隨著 對電容的充電， RST 引腳的電壓呈指數規律下降，如圖所示。經過時間t1 后，VR 降為高電平所需電壓的下限3.6V，隨著對電容充電的進行，VR 最后將接 近0V。為了確保單片機復位，t1 必須大于兩個機器周期的時間，機器周期取決 于單片機系統采用的晶振頻率，圖中，R 不能取得太小，典型值10kΩ；t1 與RC 電路的時間常數有關，由晶振頻率和R 可以算出C 的取值。

　　（2）上電復位和按鍵復位組合電路 上圖為上電復位和按鍵復位組合電路，R2 的阻值一般很小，只有幾十 歐姆，當然也可以直接短接。當按下復位按鍵后，電容迅速通過R2 放電，放電 結束時的VR 為（R1*Vcc）/（R1+R2），由于R1 遠大于R2，VR 非常接近VCC，使 RST 引腳為高電平，松開復位按鍵后，過程與上電復位相同。 以上兩種是最基本的復位電路，在51 單片機，多采用上電復位和按鍵復位 組合電路，筆者也建議采用這種復位電路。

　　在時鐘電路和復位電路設計完畢后，我們的單片機最小系統就做好了，現在單片機就可以正常工作了。

　　一個8 位CPU、一個偏內振蕩器及時鐘電、128 字節的片內數據存儲器、4KB 的 片內程序存儲器、可尋址的64KB 字節外部數據存儲器和64KB 字節外部程序存儲 器的控制電路、21 字節的專用寄存器、4 個8 位并行I/O 接口、一個全雙工的串 行口、2 個16 位的定時器/計數器和一個布爾處理機。在MCS-51 系列單片機中 具有5 個中斷源和2 個中斷優先級，片內采用單一總線結構連接。

　　8051是MCS-51系列單片機的典型產品，我們以這一代表性的機型進行系統的講解。

　　8051單片機包含中央處理器、程序存儲器(ROM)、數據存儲器(RAM)、定時/計數器、并行接口、串行接口和中斷系統等幾大單元及數據總線、地址總線和控制總線等三大總線，現在我們分別加以說明：

　　· 中央處理器：

　　中央處理器(CPU)是整個單片機的核心部件，是8位數據寬度的處理器，能處理8位二進制數據或代碼，CPU負責控制、指揮和調度整個單元系統協調的工作，完成運算和控制輸入輸出功能等操作。

　　· 數據存儲器(RAM)：

　　8051內部有128個8位用戶數據存儲單元和128個專用寄存器單元，它們是統一編址的，專用寄存器只能用于存放控制指令數據，用戶只能訪問，而不能用于存放用戶數據，所以，用戶能使用的的RAM只有128個，可存放讀寫的數據，運算的中間結果或用戶定義的字型表。

　　· 程序存儲器(ROM)：

　　8051共有4096個8位掩膜ROM，用于存放用戶程序，原始數據或表格。

　　· 定時/計數器(ROM)：

　　8051有兩個16位的可編程定時/計數器，以實現定時或計數產生中斷用于控制程序轉向。

　　· 并行輸入輸出(I/O)口：

　　8051共有4組8位I/O口(P0、 P1、P2或P3)，用于對外部數據的傳輸。

　　· 全雙工串行口：

　　8051內置一個全雙工串行通信口，用于與其它設備間的串行數據傳送，該串行口既可以用作異步通信收發器，也可以當同步移位器使用。

　　· 中斷系統：

　　8051具備較完善的中斷功能，有兩個外中斷、兩個定時/計數器中斷和一個串行中斷，可滿足不同的控制要求，并具有2級的優先級別選擇。

　　· 時鐘電路：

　　8051內置最高頻率達12MHz的時鐘電路，用于產生整個單片機運行的脈沖時序，但8051單片機需外置振蕩電容。

　　· 時鐘電路：

　　8051內置最高頻率達12MHz的時鐘電路，用于產生整個單片機運行的脈沖時序，但8051單片機需外置振蕩電容。

　　單片機的結構有兩種類型，一種是程序存儲器和數據存儲器分開的形式，即哈佛(Harvard)結構，另一種是采用通用計算機廣泛使用的程序存儲器與數據存儲器合二為一的結構，即普林斯頓(Princeton)結構。INTEL的MCS-51系列單片機采用的是哈佛結構的形式，而后續產品16位的MCS-96系列單片機則采用普林斯頓結構。

　　在研究采場瓦斯積聚模擬試驗臺的過程中，筆者設計了主從式多機采控系統結構。主從式多機控制系統是實時控制系統中較為普遍的結構形式，它具有可靠性高，結構靈活等優點。當選用單串口51單片機構成這種主從式多機系統時，51單片機一方面可能要和主機Computer通信，一方面又要和下位機通信，這時就需要擴展串行通道。本文具體介紹了兩種串行通道的擴展方法。

　　2 串行口的擴展方法

　　常用的標準51單片機內部僅含有一個可編程的全雙工串行通信接口，具有UART的全部功能。該接口電路不僅能同時進行數據的發送和接收，也可作為一個同步移位寄存器使用。當以此類型單片機構成分布式多級應用系統時，器件本身的串口資源就不夠用了。筆者在實際開發中，查閱了有關資料，總結出如下兩種常用而有效的串行通道擴展方法。

　　2.1 基于SP2538的擴展方法

　　SP2538是專用低功耗串行口擴展芯片，該芯片主要是為解決當前基于UART串口通信的外圍智能模塊及器件較多，而單片機或DSP原有的UART串口又過少的問題而推出的。利用該器件可將現有單片機或DSP的單串口擴展至5個全雙工串口。使用方法簡單、高效。

　　在應用SP2538擴展串行通道時，母串口波特率K1=2880*Fosc[_]in，單位是MHz，且Fosc[_]in小于20.0MHz, 在SP2538輸入時鐘Fosc[_]in =20.0MHZ時母串口可自適應上位機的56000bps和57600bps兩種標準波特率輸入。子串口波特率K2=480*Fosc[_]in。

　　母串口和所有子串口都是TTL電平接口，可直接匹配其他單片機或TTL數字電路，如需連接PC機則必須增加電平轉換芯片如MAX202 、MAX232 等。SP2538具有內置的上電復位電路和可關閉的看門狗監控電路。上位機寫命令字0x10可實現喂狗，寫命令字0x15關閉看門狗，初次上電后看門狗處于激活狀態或?qū)懨钭?x20激活看門狗監控功能。上位機可通過芯片復位指令0x35在任何時候讓芯片進行指令復位，也可通過芯片睡眠指令0x55在任何時候讓芯片進入微功耗睡眠模式以降低系統功耗。初次上電后芯片不會自行進入睡眠模式，但只能由上位機通過母串口任意發送一個字節數據將其喚醒，其他子串口不具備這一功能。

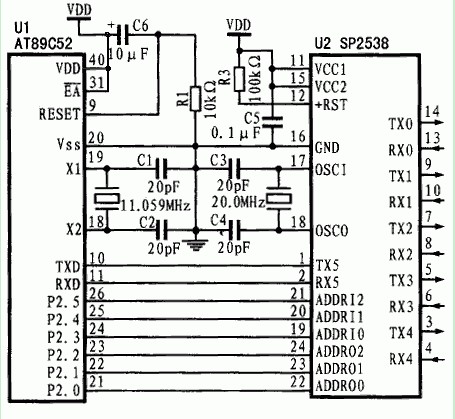

　　圖(1)是AT89C52單片機與SP2538的電路連接，圖中，AT89C52的全雙工串口與SP2538的母串口5相連，該串口同時也作為命令/數據口。SP2538的ADRI0、ADRI1、ADRI2分別與AT89C52的P2.3、P2.4、P2.5口相連，可用于選擇發送數據是選擇相應的串口0~4；ADRO0、ADRO1、ADRO2與P2.0、P2.1、P2.2相連，用于判斷接收的數據來自哪一個串口。 SP2538的時鐘頻率選為20.0MHZ，此時母串口5的波特率為57600bps，串口0~4的波特率為9600bps。

　　下面是與上述硬件電路相關的接口程序，該程序用A51匯編語言編制，程序僅說明了中斷方式下對子串口0(TX0、RX0)的操作，其它子串口類似。

　　TBLOCK DATA20H

　　RBLOCK DATA30H

　　LENGTH DATA14H

　　…

　　TXR[_]REV[_]SEND: CLRES

　　JBCRI,RECEIVE

　　CLRTI

　　MOVA,@R0

　　CLRP2.0 ; 寫數據到"SBUF"前必須先置欲發送子串口的地址

　　CLRP2.1

　　CLRP2.2

　　MOVSBUF,A

　　DJNZ R2,NEXT

　　SJMP $

　　NEXT: INCR0

　　RETI

　　RECEIVE:MOVA,P2

　　ANDA,#31H;判斷是否為子串口0

　　JNZELSE

　　MOVA,SBUF

　　MOV@R1,A

　　INCR1

　　RETI

　　圖(1) AT89C52與SP2538的電路連接

　　2.2 基于Intel8251的串行口擴展方法

　　上面基于SP2538的串口擴展方法可以說是一種串行的擴展方法，這里基于Intel8251的擴展方法則是一種并行的方法。Intel8251是一種通用的同步/異步發送器(USART)，它的工作方式可以通過編程設置。能夠以同步或異步串行通信方式工作，能自動完成幀格式。

　　Intel8251具有獨立的接收/發送器。在異步方式下，用于產生8251內部時序的時鐘CLK輸入至少應為發送或接收時鐘的4.5倍。接收/發送(RXC/TXC)時鐘應為波特率的1倍、16倍或64倍(由8251的工作方式字設定)。

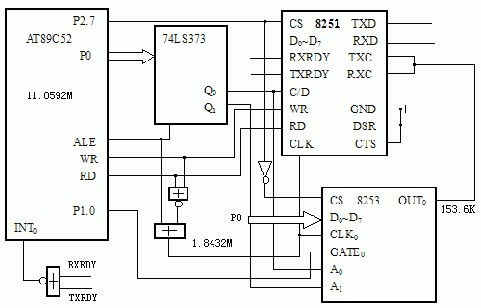

　　圖(2)是用Intel8251擴展一個串行通道的電路原理，圖中，11.0592MHZ晶振經ALE6分頻后于 、組合，產生1.8432MHZ的時鐘頻率，分別作為8251與8253的時鐘輸入，若設定8251通信波特率為9600bps，波特率因子為16，則需要 153.6KHZ的接收/發送時鐘頻率，該頻率可由8253的OUT0產生。

　　下面的A51程序段說明了如何設置8253使其產生153.6KHZ的方波，以及如何用8251收/發數據：

　　設置8253的程序段：

　　MOVA,#36H ; 計數器0輸出方波控制字

　　MOVDPTR,#0FFFFH; 指向控制字寄存器

　　MOVX @DPTR,A

　　MOVDPTR,#0FFFCH; 指向0計數器地址

　　MOVA,#0DH

　　MOVX @DPTR,A

　　MOVA,#0

　　MOVX DPTR,A

　　SETB P1.0

　　操作8251的程序段：

　　…

　　START: MOVDPTR,#7FFFH;8251控制、命令口地址

　　MOVA,#5EH;一個停止位，奇校驗，8位數據，異步*16

　　MOVX @DPTR,A;寫入方式字

　　MOVA,#15H

　　MOVX @DPTR,A;命令字，啟動發送和接收器

　　…

　　LOOP: SJMP LOOP ;等待8251中斷

　　8251[_]INT: ;現場保護

　　MOVDPTR,#7FFFH

　　MOVA,@DPTR

　　JBACC.0,TX[_]INT

　　JBACC.1,RX[_]INT

　　INT[_]EXIT: ;恢復現場

　　RETI

　　發送數據

　　TX[_]INT:MOVDPTR,#7FFEH ;8251數據口地址

　　MOVA,20H

　　MOVX @DPTR,A

　　…

　　AJMP INT[_]EXIT

　　接收數據

　　RX[_]INT:MOVDPTR,#7FFEH

　　MOVX A,@DPTR

　　MOV30H,A

　　…

　　AJMP INI[_]EXIT

　　圖(2)用8251擴展串行通道的硬件電路原理

　　3 結束語

　　以單片機為核心的多級分布式系統的應用越來越廣泛，上面討論的兩種串行口的擴展方法為此類多串口應用領域提供了一個良好的解決方案。筆者在實際中采用基于SP2538的擴展方法，設計了采場瓦斯積聚模擬試驗臺的多級分布式采控系統，效果良好。

　　1、明確學習單片機的目標，不要為學單片機而學，將單片機理解為一個電子元件，只有在一個系統中單片機才能實現它的功能。學習單片機的終極應用目的是，為了應用，通過使用單片機和一定的外圍電路，來實現一個系統。

　　2、要有一塊開發板，可以購買或自己做一塊（單片機都沒學會怎么做??？可以到網上下載一份單片機的原理圖自己焊接，先不用了解電路的原理，一邊學習，以便分析電路。），因為單片機應用時一門實踐性很強的課程。市場上賣的單片機實驗班從50~300不等，我用的那塊是一塊170左右的。單片機實驗板最好配有這些功能：流水燈、矩陣鍵盤、7段數碼管、蜂鳴器、液晶、AD、DA、串口通信等模塊。

　　注：單片機入門簡易學習51單片機，因為這個單片機最經典，使用范圍最廣，學習資料最多。如果有特殊需求的也可以用其他單片機進行學習。不必討論學習哪一種單片機，因為單片機原理基本一樣，不同的只是功能模塊。只要精通一種單片機之后，學習其他單片機只要花上很少的時間就可以學會。

　　3、要準備一本C語言教材和一本單片機原理教材，放在自己的案子上，隨時可以查閱。

　　4、準備一本筆記本，隨時記錄自己的學習心得，畢竟”好記心不如爛筆頭“。

　　5、要多看多想多問，可以再網上收集一些例程來看，多分析別人的程序，找出不同的地方，分析為什么要這樣。

　　6、按照如下順序進行單片機的實驗，可以方便學習。

　　單片機IO口的使用>>單片機定時器/計數器的使用>>單片機中斷系統的使用>>單片機和PC的通訊（RS232）>>AD轉換>>UART、SSI、IIC等通訊總線的使用>>輸出比較、輸入捕捉、PWM輸出等>>USB、ICP/IP協議等。

　　7、多做實驗，多敲代碼。在網上找一些實驗來，自己先模仿著做，然后自己設計出屬于自己的風格的產品。
