　　電壓表與電流表基本相同，可按磁系統分類，即：磁電系、電磁系和電動系。

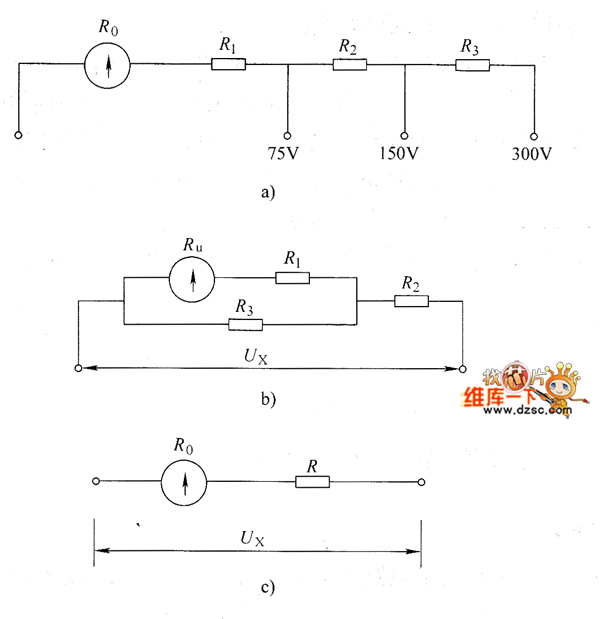

　?。?）磁電系電壓表 如圖1所示，圖1a中R1、R2、R3分別為各量限分壓電阻：圖1b中R為分流電阻；Ro為電壓表的內阻；R1為溫度補償并聯電阻；R2為溫度補償串聯電阻；R3為錳銅電阻。圖1c中R為分壓電阻。

　　圖1磁電系電壓表

　　a）多量程電壓表 b）具有串并聯溫度補償電路的電壓表 c）電壓表原理

　　電壓表的表頭同樣就是一個小量程的電流表，為了適應大量程的需要，故此在表頭E串聯了一個分壓電阻。在測量較大電壓時，由于電阻的分壓作用，只有小部分電壓被表頭分擔，所以這種儀表可以測量較大的電壓值。

　　為了改善溫度對電流表的影響，保證測量精度，設計時通常在表頭部分串聯（或并聯）了具有溫度補償作用的錳銅電阻。

　?。?）電磁系電壓表 這種儀表就是在表頭中直接串聯了一個附加電阻。

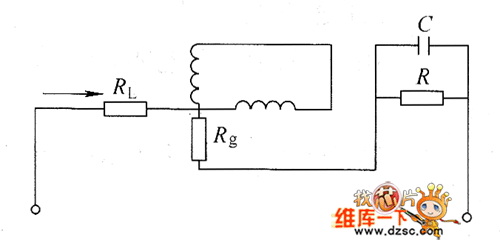

　　（3）電動系電壓表 如圖2所示，電動系電壓表是在電動系電流表的基礎上串聯一個分壓電阻而成，其缺點是內阻較小，容易受外界磁場的影響。

　　圖2 電動系電壓表

　　測量電壓時要用電壓表。由于用途不一樣，能夠測量電壓的儀表也是各種各樣的，這里首先認識一下初中學生要接觸到的幾種電壓表。

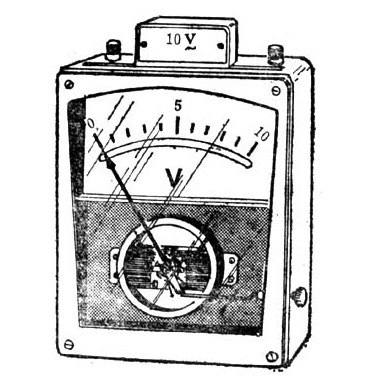

　　1．演示電表（J0401型及其改進型）：外形如圖1所示，它是一種普及型的價格便宜的演示用電表，精度比較低，在表殼底部的抽屜里裝有多種用途和測量范圍的通路板。用直流10V通路板，轉換開關撥到“AV”位置，告訴學生，這時就可以測量電路中的直流電壓了，指出這個伏特表要并聯在被測電路的兩端。

　　2．演示安培伏特表（J0402型）：外形如圖2所示。它也是一種專門用于課堂演示實驗的電表，精度比較高，價格也比J0401型演示電表貴多得。這種表配有十四個帶量限插頭的標度盤。比如，測量直流電壓時，可用10V或30V的量限插頭標度盤。使用時要把它并聯到待測電路的兩端。

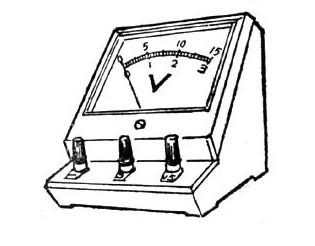

　　3．直流伏特計（J0408型或J0408－1型）：外形如圖3所示，這是一種專供學生做實驗用的電壓表，只有0－3V，0～15V兩擋量程。使用前要先估計一下待測電壓的大小，看選用那個量程合適；如果不知道電壓的大小。則先選用量程大的，若指示小于3伏特，再選用量程小的0－3V擋。接線時，必須把伏特計與被測電路并聯，而且伏特計的“＋”接線柱要接在與電源正極相連的那端。這兩點要反復向?qū)W生強調。

　　還要注意，直流伏特計只能測量直流電壓，待測電壓不能超過所用伏特計的量程。讀數時，眼睛視線要通過表針并與刻度盤垂直。

　?。?）仔細檢查表頭部分是否正常。

　?。?）電壓表指針無法擺動 在檢查表頭正常的情況下，若為分壓電阻或溫度補償電阻開路，或連接線斷路所致，則予以更換電阻或重新焊接開路點（若補償電阻是線繞式的可以進行焊接，且焊接補償電阻后必須做好絕緣處理工作）。

　?。?）零點正常，量程不準確檢查分壓電阻阻值的大小 若電阻阻值發生改變，則予以更換或串聯（并聯）一個電阻以達到原分壓電阻阻值的大?。捎每烧{(diào)電阻調整）。

　?。?）在低溫環境下或剛開始使用時工作正常，而在使用一定時間后，儀表開始發生故障（特別是炎熱夏天中午與早晚的測量誤差較大） 這種故障大多是由于某一電阻功率不足所引起的。檢修方法可參考電流表檢修部分。

　　（5）隨著使用時間的增長，測量誤差慢慢增大 出現這種故障的原因及檢修方法參考電流表檢修部分。
