關于USB的CAN總線適配器設計

  •   現場總線作為二十世紀80年代發展起來的新興技術,在工業現場已有了廣泛的應用。在比較有影響力的幾種現場總線中,CAN總線以其突出的優點不僅大量應用于工業現場,而且在樓宇自動化、智能終端設備等民用領域也有了長足的發展。

      現場總線網絡技術的實現需要與計算機相結合。以往CAN總線網絡與計算機的連接采用RS232、ISA或PCI接口。但是隨著計算機接口技術的發展,ISA接口已經逐漸被淘汰;RS232接口數據傳輸率太低;PCI雖然仍是高速外設與計算機接口的主要渠道,但其主要缺點是占用有限的系統資源、設計復雜、需有高質量的驅動程序保證系統的穩定,且無法用于便攜式計算機的擴展。隨著USB1.1、USB2.0規范的相繼制定,為外設與計算機的接口提出了新的發展方向。USB的主要特點有:外設安裝簡單,可實現熱插撥;通訊速率高,USB1.1全速傳送速率為12Mbps,與標準串行端口相比,大約快100倍;支持多設備連接;提供內置電源。

      本文給出一種在Windows2000下使用USB1.1協議實現CAN總線適配器的設計方法。整個設計主要開發適配器的固件及計算機的驅動程序、應用程序,以達到用USB接口連接現場CAN總線網絡的目的。

    原理框圖



      1 適配器硬件接口設計

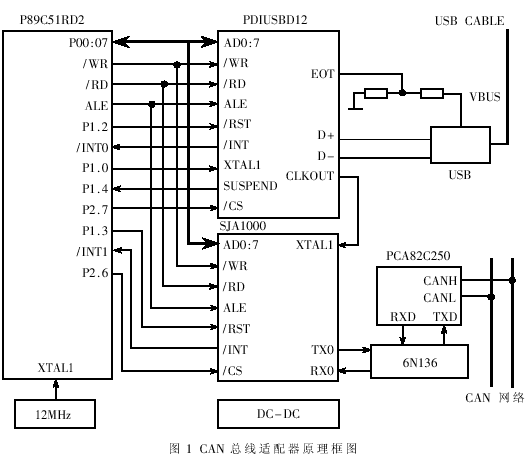

      適配器硬件電路由微控制器、CAN總線接口、USB總線接口和DC-DC隔離電源模塊等組成。原理框圖如圖1所示。

      微控制器P89C51RD2是Philips公司生產的增強型MCS-51兼容單片機,片內集成64KB閃存和1KB擴展RAM,雙數據指針,4級中斷優先級,7個中斷源,內置看門狗,可編程時鐘輸出,在6時鐘模式下工作,速度是標準51單片機的兩倍。此時外部最高頻率可達20MHz。在高速、大程序容量、中小規模數據處理場合是一款非常理想的單片機型。

      CAN總線接口使用Philips公司的獨立CAN總線控制器SJA1000,并由光耦6N136進行總線隔離。SJA1000是一種獨立控制器,用于移動目標和一般工業環境中的區域網絡控制,符合CAN2.0A和2.0B規范,最高速率可在達1Mbps。CAN總線收發器采用PCA82C250。

      PDIUSBD12是Philips公司推出的全速USB接口器件,完全兼容USB1.1規范。圖1中D+引腳信號電平通過器件SoftConnect命令內部上拉,從而向主機表示為一個全速設備。EOT引腳自動檢測USB接口的VBUS電壓以確定USB電纜是否連接到了主機。SUSPEND是雙向引腳,用以向微控制器指示器件是否掛起。當有USB總線事件發生時,引腳向微控制器發出中斷信號。PDIUSBD12支持總線復用和非復用兩種并行接口模式,以方便連接不同類型的微控制器。圖1中采用總線復用方式,當用奇數地址訪問PDIUSBD12時被認為是命令,偶數地址訪問則被認為是數據讀寫。

      各器件都需要外部時鐘信號,而且它們自身也都有可編程的時鐘輸出功能,這就給系統的時鐘設計帶來了便利。圖1中微控制器6時鐘運行模式下,外部為12MHz晶振。P89C51RD2的P1.1引腳產生6MHz方波作為PDIUSBD12的輸入時鐘;通過PDIUSBD12的SetMode寄存器編程使CLKOUT輸出時鐘頻率為24MHz,作為SJA1000的外部輸入時鐘。

      2 軟件設計

      軟件設計包括微控制器的固件設計和計算機端USB驅動程序兩部分。

      2.1 微控制器固件編程

      固件編程是USB數據傳輸系統中終端設備程序設計的一個重要概念。微控制器通過固件是程序與計算機進行數據交換。固件設計的目的是:使PDIUSBD12在USB上達到最大的傳輸速率;增加系統的可擴展性和硬件無關性。

      固件要實現的內容:一是對SJA1000初始化,接收CAN總線送來的數據,收集CAN網絡狀態信息,并將主機的數據下發到CAN網絡;二是對PDIUSBD12初始化,完成USB總線連接過程,并組織CAN網絡和主機之間的數據傳送。設計中采用KeilC51軟件編譯環境,C51和ASM混合編程方式。

      SJA1000和PDIUSBD12都有完善的中斷機制,微控制器可以通過讀它們的中斷寄存器獲得總線事件。為了提高固件的運行效率,主程序?qū)ο到y(tǒng)進行實始化后開放中斷,在中斷服務程序中對事件進行分析和必要的處理,并設置相應的變量標志和數據緩沖區。主程序則循環查詢變量標志,調用相應的子程序進行處理。這種程序結構使得主程序能夠在前臺處理各種數據傳送任務,同時又可以通過中斷在后臺及時處理總線事件。

      2.1.1 CAN協議實現

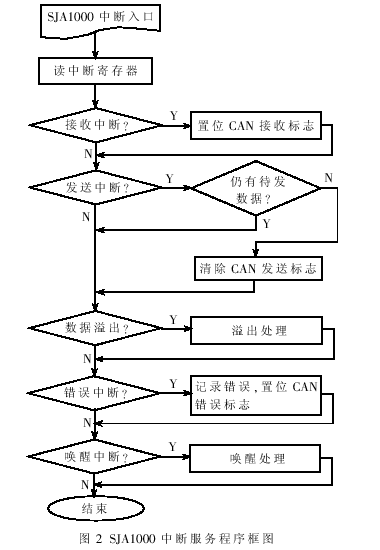

      SJA1000支持BasicCAN和PeliCAN兩種協議模式。在適配器設計中采用了BasicCAN模式。中斷設為電平中斷方式,SJA1000中斷服務程序框圖如圖2所示。

    中斷服務程序框圖

      2.1.2 USB1.1協議實現

      PDIUSBD12支持所有的四種USB數據傳輸方式。在適配器的設計中使用了控制傳輸、中斷傳輸和批量傳輸??刂苽鬏斨兄挥脕韨鬟f控制信息,固定使用端點0;中斷傳輸使用端點1,用來傳送CAN網絡狀態信息;批量傳輸用來實現主機和CAN網絡節點之間的數據傳送,使用端點2。圖3是PDIUSBD12中斷服務程序框圖。

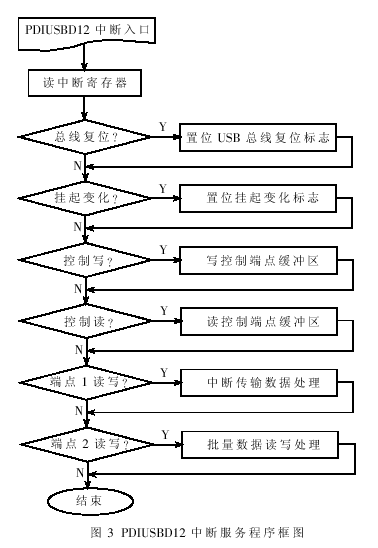

    中斷服務程序框圖

      2.2 驅動程序設計

      USB驅動程序?qū)儆赪DM(Windows driver module)類型。WDM驅動程序是分層的,引入了FDO(Function Device Object)和PDO(Physical Device Object)兩個新類來描述硬件,每一個物理硬件有一個PDO,但是可以有多個FDO,在驅動程序中直接操作的是PDO和FDO。系統通過全局唯一標識符GUID實現驅動程序的識別。應用程序和WDM驅動程序通信時,系統為每個用戶請求打包形成一個I/O請求包發送到驅動程序。

    Windows中USB的通信層次結構模型

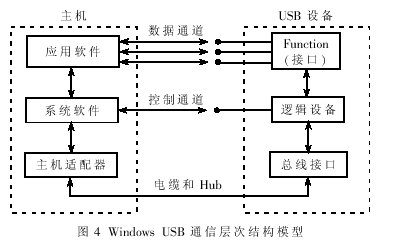

      圖4是Windows中USB的通信層次結構模型。圖4系統軟件方塊中的底部是Windows系統提供的驅動程序,包括主控制器驅動程序(OPENHCI.SYS或者UHCD.SYS)、HUB驅動程序(USBHUB.SYS)是一個類驅動程序(USBD.SYS)。

      Windows2000下驅動程序的設計工具是VC++和Win2000DDK,但是直接使用DDK編程有相當大的難度。目前有第三方軟件廠商提供了一些驅動程序開發工具,如Jungo公司的WinDriver、Compuware公司的DriverStudio等。這些工具仍然是基于WindowsDDK的,但是進行了新的封裝,提供了驅動程序設計向?qū)А?/font>

      適配器設計中采用了DriverStudio作為驅動程序開發工具。利用其中的DriverWorks一步步地作出選擇并修改少量參數,即可生成驅動程序框架和測試臺應用程序框架,對USB設備的通用性部分支持得很好。在程序框架,對USB設備的通用性部分支持得很好。在VC++中對向?qū)傻拇a作修改,并對設備特殊功能部分添加處理代碼,然后用VC++編譯為*.SYS文件,就是一個完整的驅動程序。SoftIce是DriverStudio的另一個調試工具,可以對驅動程序進行操作系統內核級的跟蹤與調試。

      生成驅動程序后,編寫相應的INF文件是重要的一步。INF文件在操作系統發現新硬件之后向系統指明應該安裝的驅動程序、系統向設備提供的服務以及注冊表項要修改的內容。

      基于USB接口的CAN總線適配器經過試驗運行證明:在中小規模和短時大數據塊傳送時,能夠很好地完成網絡通信任務。USB接口是計算機外設的發展趨勢,目前主要用在中低速場合。隨著USB2.0規范的推出,又逐漸向高速應用發展。因此將現場總線網絡和計算機接口相連的適配器具有廣泛的應用前景。

DeVicoNet的無線節點適配器設計

  •   DeviceNet是一種連接工業底層控制設備的開放式網絡,自1994年提出以來,得到了廣泛的應用。然而,組建控制系統網絡時都面臨著布線的問題,雖然采用以太網的現場總線相對來說成本低、維護方便,但在實際的應用中仍然會受到客觀條件的限制,特別是在環境惡劣的條件下,不能采用布線來解決問題。在這種情況下,將無線技術引入到工業控制領域就顯得很有必要了。基于這一目的,在設計適配器過程中,以無線局域網協議IEEE802.1lb為基礎,結合DevlceNet應用層協議和適用于工業現場設備間通信的通信方式,提出實現無線功能的DeviceNet從站適配器的設計方法。

      1 DOViceNet總線與IEEE802.11b

      1.1 DeviceNet總線

      DevlceNet是一種連接工業底層控制設備的開放式網絡,采用先進的網絡通信技術,具有低成本、高效率、高可靠性、高性能的特點。它可以提供底層網絡設備互連的低成本、高效率的解決方案,現場設備的智能化,主從和對等通信能力。兩個主要的用途為:傳送與現場設備相關的控制和狀態信息:傳送與被控制系統相關的診斷。配置等其他信息。

      1.2 IEEE802.11b

      1999年9月,電子和電氣工程師協會(IEEE)批準了IEEE 802.11b規范。此規范稱為wi—Fi。IEEEE 802.11b定義了用于在共享的無線局域網(WLAN)進行通信的物理層和媒體訪問控制(MAC)子層,是目前最流行的WLAN協議,使用2.4 GHz頻段;最高速率11 Mbps,實際使用速率根據距離和信號強度可變(150 m內1~2 Mbps,50 m內可達到11 Mbps),802.11b的較低速率使得無線數據網的使用成本能夠被大眾接受(目前接入節點的成本僅為10~30美元);具有增強物理層,可以和1 Mbps和2 Mbps的802.11bps DSSS系統互操作;編碼方式采用CCK(Complementary Code Keylng)技術。

      2 系統總體框架和無線從站設計思路

      2.1 無線網絡總體框架

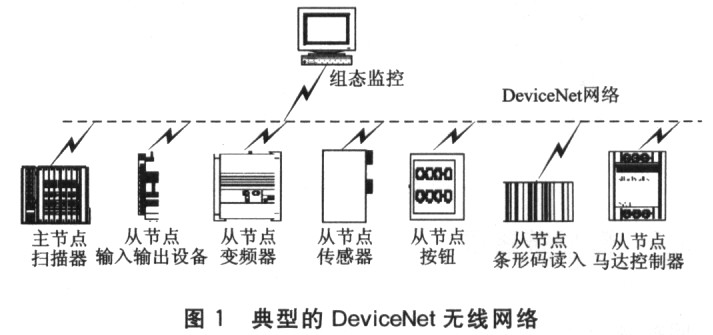

      整個網絡分為三個部分:組態軟件(上位機)、主節點(一般為PLC)和從站。基于無線技術的DeviceNet網絡如圖1所示。其中網絡組態軟件包括RockweU公司的RSIinx和RSworks實時監控網絡的狀態,并可對主從節點的信息進行配置。PC通過無線網卡與各節點進行通信,在無主節點的情況下可直接對各從站進行直接控制。在通信過程中,各節點模塊均需要相應的接收和發送模塊。在對主、從節點之間配置后,可實現主從的控制過程。

    基于無線技術的DeviceNet網絡圖

      2.2設計思路

      基于802.11b的DeviceNet無線網絡,實際上是將原來通過CAN網絡進行通信的過程交給無線收發器來完成。這里,網絡接口采用物理層接口,即指使用無線信道替代通常的有線信道,而物理層以上各層不變。這樣做的最大優點是上層的網絡操作系統及相應的驅動程序可不做任何修改。這種接口方式在使用時一般作為有線網的集線器和無線轉發器,以實現有線局域網間互連或擴大有線局域網的覆蓋面積。無線節點由適配器和從站構成,根據物理層接口的原理,設計中無線收發完成信號的傳輸,而鏈路層的功能交給FPGA完成。

      3 從站適配器的設計

      3.1 適配器系統定位

      某系列變頻器具備Modbus通信能力,但不具備DeviceNet通信能力。適配器位于從站和DeviceNet網絡之間,使變頻器能夠運行于基于無線技術的DeviceNet網絡上。

      3.2硬件設計

      系統使用ADI公司16位定點DSP。Blackfin531。該款芯片可以實現400 MHz的連續工作,系統支持片外同、異步存儲器,具有2個雙通道全雙工同步串行接口和1個支持IrDA的通行串行口。其中DeviceNet端口使用FPGA+802.11b無線收發器與DeviceNet網絡連接。

      802.1lb無線收發電路主要由MAX2820和MAX2242等組合實現。MAX2820是單片零中頻收發器.專為工作在2.4~2.5 GHz ISM(工作/科學/醫療)波段的802.11b應用而設計,內部包含實現802.11b射頻到基帶傳輸所需的所有電路,加上功率放大器MAX2242、RF開關和帶通濾波器等就可以構建完整的前端電路。FPGA選用Xilinx公司的XCV50E,硬件電路如圖2所示。

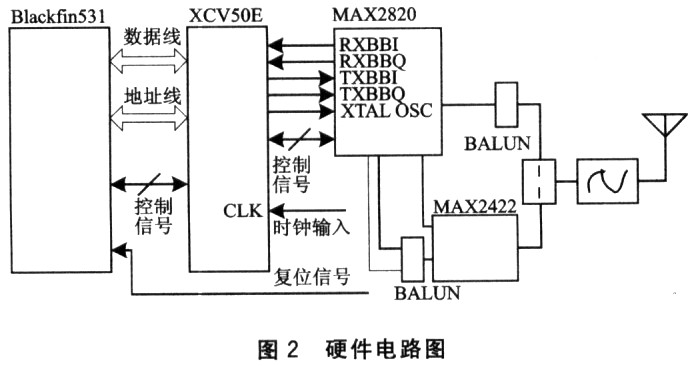

    硬件電路

      3.3數據鏈路層

      數據鏈路層主要包括邏輯鏈接子層(LLC)和媒體訪問控制子層(MAC)。另外,由于無線網絡和DeviceNet網絡頻率有差異,故應有頻率轉換的功能。

      (1)硬件選擇

      數據鏈路功能由FPGA實現。本設計選用Xilinx公司VirtexE系列系統級XcV50E。其主要資源有71 693個系統門、65 536位塊內存和176個用戶I/O口(其中包括83對差分I/o口)。主要特性有:1.8 V超低核心電壓,支持20種高速總線標準,8個全數字延遲鎖定環,0.18μm 6層金屬工藝,支持IEEE 1149.1邊界掃描;具有卓越的整體性能和高速特性,是實現高速系統級設計的優選芯片。

      (2)數據幀格式和仲裁的實現

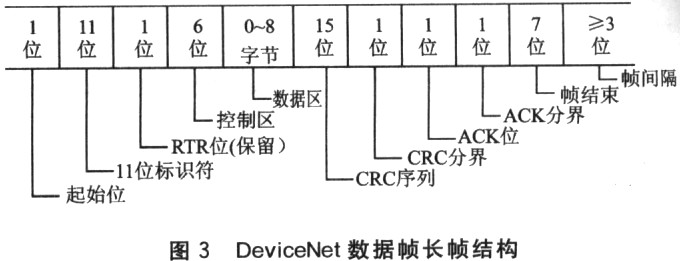

      數據幀分為長幀結構和短幀結構,前者用于節點間的報文交換,結構如圖3所示;后者用于仲裁,無數據區。

    結構

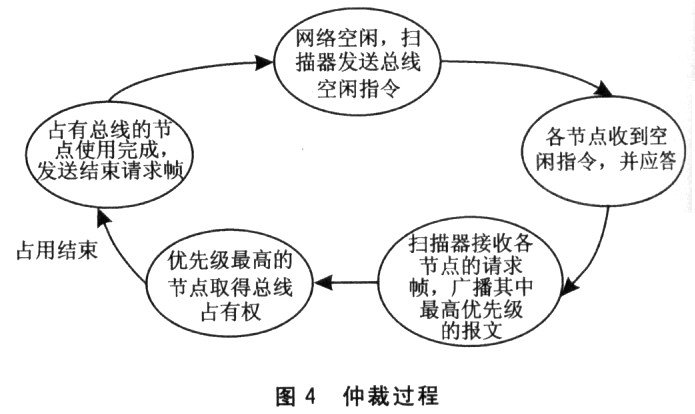

      短幀實現仲裁正是利用到標識符的11位。當總線開放時,任何單元均可開始發送報文。若同時由兩個或者更多的單元開始發送,總線訪問沖突運用逐位仲裁規則,借助標識符ID解決。這種仲裁規則可以使信息和時間均無損失。標識符包含兩個具體含義:一是在報文交換時,代表邊接的生產者/消費者關系;二是代表報文本身的優先級(越小優先級越高)。無線網絡中最大節點數為64,掃描器(主站)地址定義為O,仲裁的過程如圖4所示。

    仲裁的過程圖

      3.4 應用層設計

      本節從對象建模與尋址、事件驅動與消息響應兩個方面,簡要介紹無線從節點的應用層設計。

      (1)對象建模與尋址

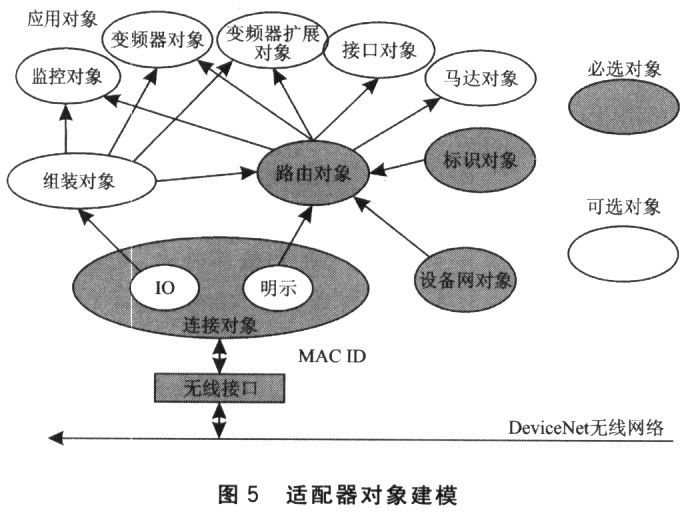

      本設計對適配器建立圖5所示的對象關系。圖5中可以看出,適配器包含10個對象,其中4個為DeviceNet節點必須包含的對象,5個與應用相關的對象,1個組裝對象。DeviceNet應用面向?qū)ο蟮募夹g(shù),將網絡節點抽象為若干個對象類的集合,每個對象有特定的功能,具有自己的屬性和服務,表現出一定的行為。網絡尋址的過程是:根據節點的MACID值確定當前被訪問的設備,并由對象、實例、屬性為路徑定位具體的操作。

    適配器建立

     ?。?)事件驅動與消息響應

      事件是指改變系統運行狀態和運行流程的系統外部或內部的變化,消息是表示事件是否發生的標志。當系統一有事件發生,系統并不立即處理,而是發送一個事件對應的消息,系統的后臺不停地捕捉消息。根據收到的消息執行相應的任務。這樣盡管系統事件的觸發是隨機、分散的,但是事件的處理是集中的,程序思路清晰,管理簡單。圖6是基于這種思想的軟件結構。

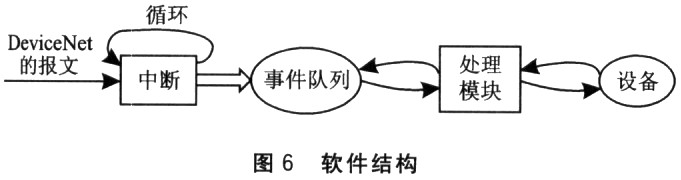

    基于這種思想的軟件結構

      適配器采用這種程序組織思路,定義了十多個事件。將這些事件分為6類,即故障事件、DeviceNet事件、Modbus事件、RS232事件、定時器事件、設備更新事件和空閑事件,每一類事件中又包含若干個子事件。利用全局變量Global[_]Event來定義各事件的優先級,優先級高的事件先處理,優先級低的事件后處理。

      4 總 結

      設計將無線技術應用于DevieNet網絡的從站適配器的設計中,使得無線領域的發展惠及傳統的控制領域。其主要特點為:物理層使用了802.11b協議通信,傳送距離遠,突破了傳統的鋪線環節的局限性;利用FPGA實現鏈路層功能,而對象建模和事件驅動與消息響應則是協議軟件設計中的重點??傊跓o線技術是當前總線技術領域中研究的重要方向,而802.11b具備應用廣泛、價格低廉的特點,成為其中的熱點。

基于智能應用平臺的適配器的設計

  •   應急聯動要求整個系統快速、靈活、高效地運作,因此,必然要求這些子系統能夠協同工作,目前雖然各個 子系統的技術都已經比較成熟,但都自成體系,往往由于接口、架構的不統一使得這些本應緊密集成的子系統成 為了一個個的“信息孤島”,相互間的協調配合往往在兩個系統之間單一進行,每個系統要維護多個接口,系統 整合程度很低且存在瓶頸。各子系統間的信息整合基本上是基于點對點方式開發完成,沒有統一的標準接口;對 系統聯動缺乏統一的控制機制,并且開放性差,難以隨著應急聯動業務要求的變化而靈活應對。

      智能應用平臺(Intelligent Application Platform,IAP)是以智能網技術為基礎,結合計算機輔助決 策,多種信息綜合處理的平臺。IAP 平臺就是為了解決前述的系統集成問題,作為粘合劑來連接系統內外各種業 務相關的異構系統、應用以及數據源,從而滿足各個子系統之間無縫共享和交換數據的需要。其中適配器為各城 市應急子系統接入到IAP 提供了適配轉換橋梁。 1. 智能應用平臺(IAP)

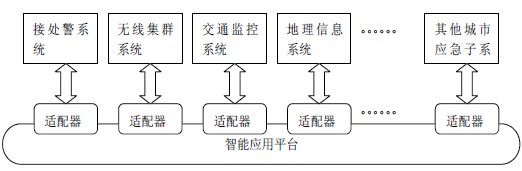

      智能應用平臺(IAP)完成后應用于城市應急聯動系統中的理想結構應如圖1 所示,系統中各個功能子系統通 過對應的適配器接入到智能應用平臺(IAP)中,各子系統之間通過平臺實現了客戶請求與服務提供的關系,即 一個子系統向平臺注冊并提供其自身實現的功能(服務提供),同時它也可以向平臺查詢其需要的功能,并借助 平臺使用該功能(客戶請求);這樣的客戶/服務關系由IAP 來統一管理,IAP 對建立在其之上的各個系統來說是 透明的。通過這樣統一的系統交換集成平臺,以取代原有系統間多對多的網狀聯接。

    城市應急系統IAP 示意圖

      圖1 城市應急系統IAP 示意圖

      2. 基于IAP 的適配器設計

      IAP 適配器位于結構模型的接入層,它是各城市應急子系統與平臺進行交互的橋梁,實現各個子系統與IAP 平臺之間共享和交換數據。目前連接到IAP 的各子系統大部分以微軟的視窗操作系統為工作平臺,因此IAP 適 配器也是基于Windows 平臺下的。

      2.1 IAP 適配器設計方案概述

      Windows 下的適配器實現為ActiveX 控件的方式,適配器在系統中所處的位置如圖2 所示:

    IAP 適配器示意圖

      圖2 IAP 適配器示意圖

      適配器嵌入到各子系統應用中,提供調用方法,代理各子系統應用向 IAP 平臺發送消息,同時在收到消息 的時候,通過觸發事件,將消息傳遞給各子系統應用。在IAP 平臺側以接入服務的形式供適配器連接,適配器 與IAP 平臺之間的消息采用XML 規范實現,便于靈活擴展。因此適配器必須實現XML 文檔的解析和XML 文 檔的生成。適配器與IAP 平臺的接入服務間采用Socket 連接,以后可以考慮采用SOAP(Simple Object Access Protocal,簡單對象接受協議),這是因?yàn)橛捎谙⒁呀?jīng)定義為XML 方式,可以比較方便地向SOAP 過渡。

      2.2 IAP 適配器模塊結構

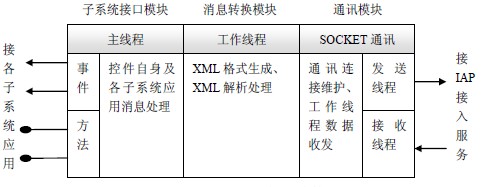

      適配器內部可分為三個模塊,分別為通訊模塊、消息轉換模塊、子系統接口模塊,其結構如圖 3 所示:

     IAP 適配器內部結構圖

      圖 3 IAP 適配器內部結構圖

      各模塊功能敘述如下: 通訊模塊:處理與IAP 平臺接入服務之間的底層通訊,數據包的收發。通訊層包含收發一對線程,確保通訊 層不成為性能瓶頸。通訊層與接入服務間建立并維護一條Socket 連接,適配器作為客戶端。

      消息轉換模塊:包含一個工作線程,通訊模塊完成消息包的接收后,即把包發往消息轉換模塊的工作線程, XML 消息的解析是在工作線程中完成的。同時也處理將數據轉換為XML 格式數據包發給通訊模塊。 子系統接口模塊:接收消息轉換模塊發來解析后的消息,并觸發ActiveX 事件。同時,接收各子系統應用對 其接口方法的調用,并將有關數據發送給消息轉換模塊處理。

      2.3 適配器消息處理機制

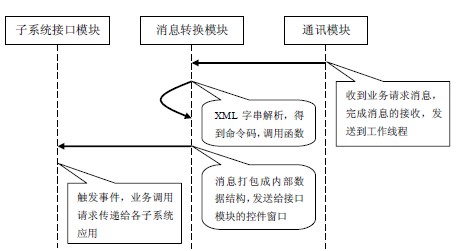

      適配器的消息處理分為從 IAP 接收及向IAP 發送兩個方向。從IAP 接收請求的消息處理流程如圖4 所示:

    接收IAP 消息處理流程圖

      圖4 接收IAP 消息處理流程圖

      A) 通訊層收到業務請求消息,完成消息的接收后,將其發送到業務層的工作線程;

      B) 工作線程將消息中的XML 字串解析后,得到命令碼,根據不同的命令碼調用不同的處理函數,對XML 字串進行進一步解析;

      C) 完成 XML 的解析后,將消息中的各參數提取出來,如果帶有應用數據的附件,則將提取附件。將消息打 包成內部數據結構,用窗口消息的方式發送給接口層的控件窗口;

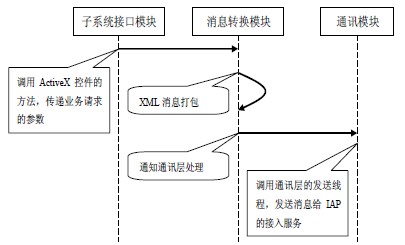

      D) 控件窗口接收到業務層發來的消息,從消息中解出觸發ActiveX 事件所需要的參數,如果需要生成 VARIANT 則進行參數的打包,然后觸發事件,將業務調用請求傳遞給各子系統應用; 向IAP 發送請求的消息處理流程則與從IAP 接收消息流程相反,敘述如下:

      a) 各子系統應用通過調用 ActiveX 控件的方法,將業務請求的參數傳遞給適配器;

      b) 適配器接口層將調用參數打包成 XML 消息,如果帶有終端應用數據,則將其作為附件打包;

      c) 調用通訊層的網絡發送接口,通過通訊層的發送線程將消息發送給 IAP 的接入服務。 向IAP 發送請求消息流程如圖5 所示:

    向IAP 發送消息處理流程圖

      圖5 向IAP 發送消息處理流程圖

      2.4 適配器各模塊設計

     ?。?)通訊模塊設計

      針對用于Windows 平臺的ActiveX 控件,考慮采用Windows 下的異步Socket 機制來實現,Socket 事件掛接 一個窗口句柄,該窗口句柄在接收線程中創建,因此共享該線程的消息循環。對于Socket 的寫消息,在接收線 程收到后轉發發送線程處理,業務層對Socket 的寫操作也發送到發送線程處理。 以上機制封裝在基類CSocketBase 中,同時它還封裝了作為服務端進行監聽的機制,在它的派生類中根據是 作為客戶端或服務端,初始化為不同的方式。

     ?。?)消息轉換模塊設計

      消息轉換模塊以一個工作線程類CworkThread 來實現,類中考慮線程池機制,即可以啟動多個工作線程。工 作線程處理IAP 平臺發來的消息中XML 部分的解析,同時對終端應用的調用,生成相應的XML 文檔,并發送到通 訊層。工作線程從收到的XML 子串中解析出命令字,對不同的命令,調用不同的處理函數來進行處理;完成XML 字串的解析后,將其轉換為內部格式,發送到接口層。生成XML 文檔處理的流程與上述方式相反。XML 轉換的具體實現采用開放源碼的xerces 庫,并對其做二次封裝以方便調用。

      (3)子系統接口模塊設計

      子系統接口模塊放在整個適配器的主線程中,包含控件窗口的消息循環。各子系統應用將業務請求以窗口消 息的形式發送給控件窗口,由窗口類中映射的消息進行處理,將請求傳遞給轉換模塊。反之,接口模塊在收到消 息后,根據不同的消息觸發不同的ActiveX 事件,從而將響應傳遞給各子系統應用處理。接口層必須觸發的事件 包括:

      與 IAP 平臺接入服務Socket 連接建立事件;

      向 IAP 注冊并收到注冊應答消息事件;

      與平臺間的鏈路斷開后事件;

      收到平臺發送的業務請求事件(應支持應用數據以字符串的方式和二進制的方式傳遞);

      收到平臺發送的業務請求應答事件(應支持應用數據以字符串的方式和二進制的方式傳遞);

      同時,各子系統應用通過調用適配器實現的ActiveX 方法與平臺交互,方法包括:

      初始化適配器方法;

      建立與 IAP 平臺間的Socket 連接方法;

      斷開與平臺的網絡連接方法;

      向平臺注冊方法;

      從平臺中注銷方法;

      發起業務請求方法;

      收到業務請求并處理后,發送處理結果方法;

      考慮到ActiveX 控件需要跨語言環境使用,例如需要在Web 頁面中使用,方法與事件傳遞中需要傳遞數組的 情況均采用VARIANT 參數來傳遞,為了從VARIANT 中解出數據,對此操作進行了封裝。

      3. 總結

      本文設計的基于智能應用平臺的適配器依托企業研發環境,很快地進入實用階段,并很快體現出較好的實用 價值。四川省開縣應急聯動系統在智能應用平臺使用前每日能實現的話務量小于1000 個,應用該平臺后日話務 量可到5000 多個,大大提高了整體工作性能。
