MC3406A是一種新型單片升降壓DC-DC變換器集成電路，其輸入電壓為3～40V，輸出電壓可調，輸出開關電流可至l．5A，并有溫度補償參考電壓源，有電流限制功能。該集成電路只需配用少量外部元件，就能組成升壓、降壓、電壓反轉型DC-DC變換器，可廣泛應用于各種便攜式儀器、儀表等設備。

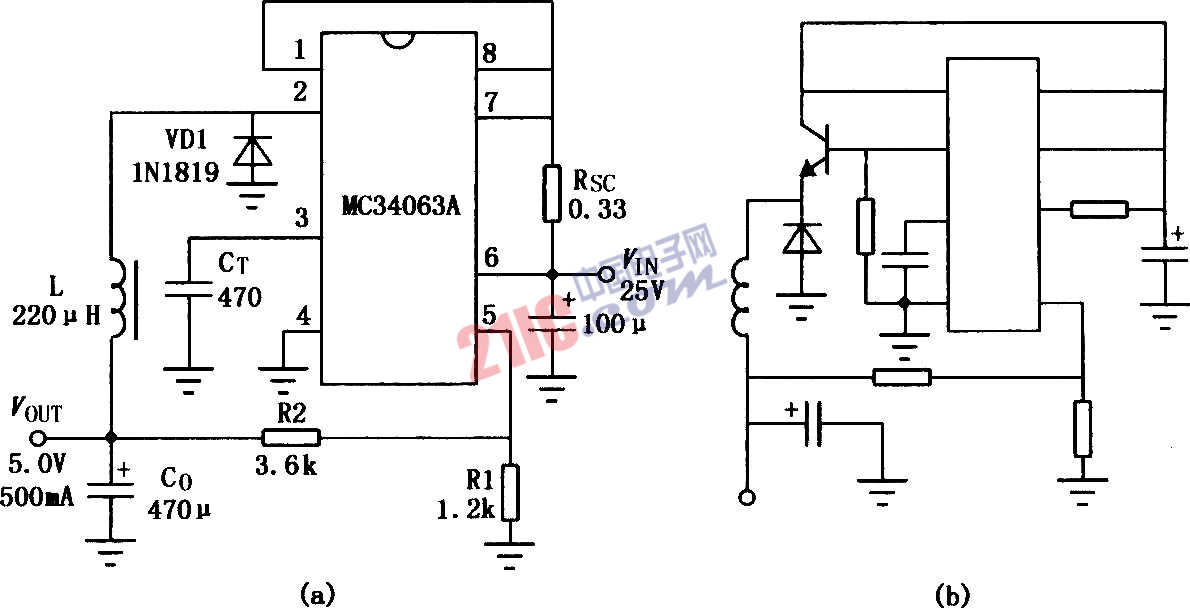

MC3406A用作升壓式DC-I)C變換器電路：
?
?

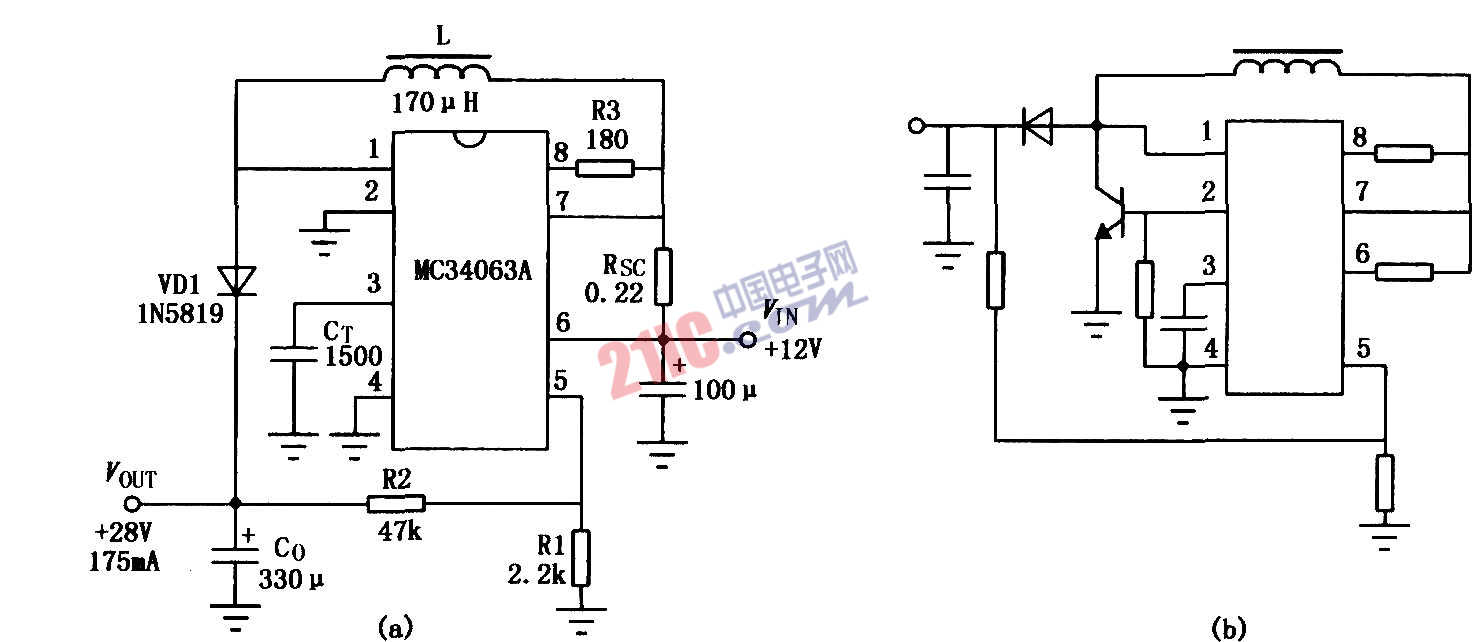

用作降壓式DC?DC變換器：
?

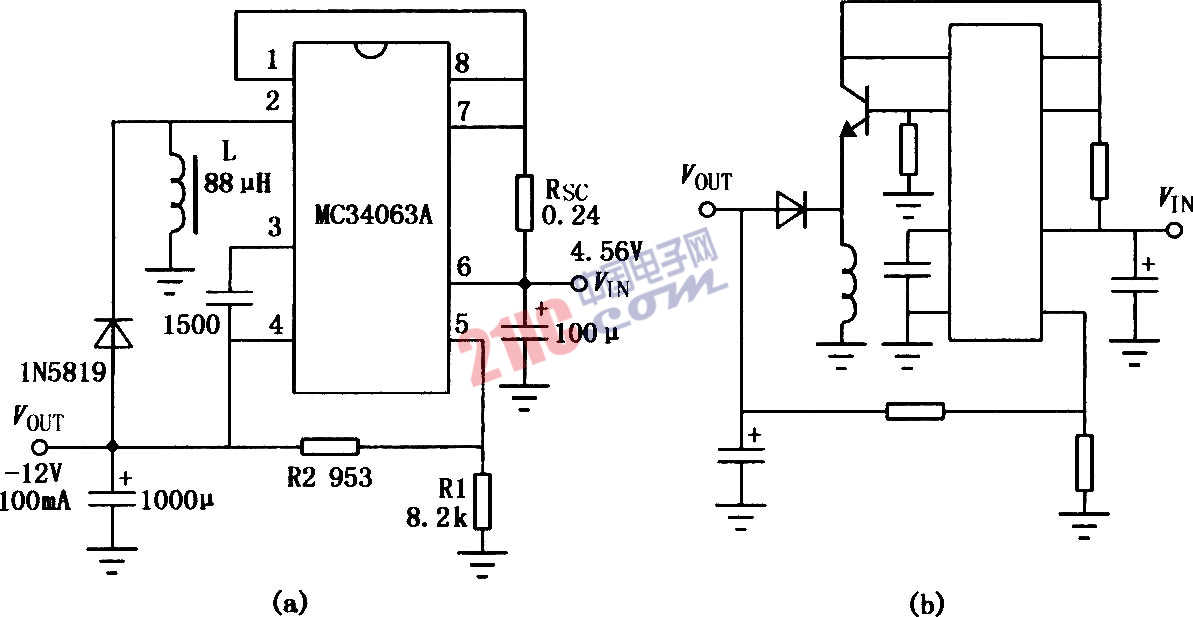

用作反轉式DC-DC變換器：
?
?
