磁保持繼電器的結構

• 　　磁保持繼電器分為兩層，上層為電磁系統，下層為接觸系統，電磁系統采用扁平直動式磁保持磁路系統，其包括磁鐵、線圈、銜鐵、鐵芯、安裝板，磁鐵設于安裝板中央，磁鐵兩側安裝有線圈，線圈上方設有U形鐵芯，銜鐵處于鐵芯之間相互配合形成環形結構，進而可以由磁場控制工作。該安裝板的兩端位于鐵芯U形底的旁邊還安裝有純鐵板，防外磁場干擾的作用。

磁保持繼電器的優點

• 　　1、僅需脈沖激勵，可以單、雙線圈工作

  　　2、體積小，PCB式安裝

  　　3、功耗低，負載能力強

  　　4、安全可靠，壽命長

磁保持繼電器的作用

• 　　1、擴大控制范圍。例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。

  　　2、放大。例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。

  　　3、綜合信號。例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。

  　　4、自動、遙控、監測。例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行。

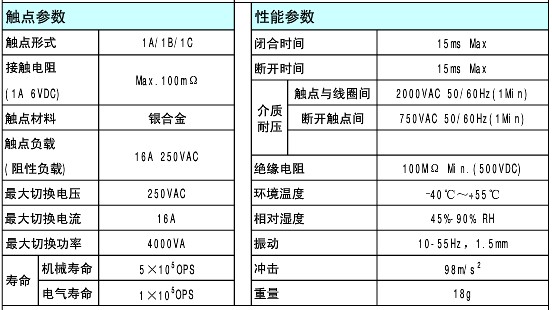

磁保持繼電器的技術參數
