液晶顯示器(LCD/Liquid Crystal Display）的顯像原理,是將液晶置于兩片導電玻璃之間,靠兩個電極間電場的驅動引起液晶分子扭曲向列的電場效應，以控制光源透射或遮蔽功能，在電源關開之間產生明暗而將影像顯示出來，若加上彩色濾光片，則可顯示彩色影像。

　　液晶于1888年由奧地利植物學者Reinitzer發現，是一種介于固體與液體之間，具有規則性分子排列的有機化合物，一般最常用的液晶型式為向列（nematIC）液晶，分子形狀為細長棒形，長寬約1nm~10nm，在不同電流電場作用下，液晶分子會做規則旋轉90度排列，產生透光度的差別，如此在電源ON/OFF下產生明暗的區別，依此原理控制每個像素，便可構成所需圖像。

　　液晶顯示原理：在兩片玻璃基板上裝有配向膜，所以液晶會沿著溝槽配向，由于玻璃基板配向膜溝槽偏離90度，所以液晶分子成為扭轉型，當玻璃基板沒有加入電場時，光線透過偏光板跟著液晶做90度扭轉，通過下方偏光板，液晶面板顯示白色；當玻璃基板加入電場時，液晶分子產生配列變化，光線通過液晶分子空隙維持原方向，被下方偏光板遮蔽，光線被吸收無法透出，液晶面板顯示黑色。液晶顯示器便是根據此電壓有無，使面板達到顯示效果。

　　LCD面板結構：LCD的面板厚度不到1公分，十分輕薄短小，它由二十多項材料及元件所構成，不同類型LCD所需材料不盡相同，基本上LCD結構如同三明治般。一個液晶盒包括玻璃基板、彩色濾光片、偏光板、配向膜等材料，當灌入液晶材料（液晶空間不到5×10-6m）后，一個液晶盒就形成了。

　　一、機身薄，節省空間：與比較笨重的CRT顯示器相比，液晶顯示器只要前者三分之一的空間。

　　二、省電，不產生高溫：它屬于低耗電產品，可以做到完全不發熱(主要耗電和發熱部分存在于背光燈管或LED)，而CRT顯示器，因顯像技術不可避免產生高溫。

　　三、無輻射，益健康：液晶顯示器完全無輻射，這對于整天在電腦前工作的人來說是一個福音。

　　四、畫面柔和不傷眼：不同于CRT技術，液晶顯示器畫面不會閃爍，可以減少顯示器對眼睛的傷害，眼睛不容易疲勞。

　　常見的液晶顯示器按物理結構分為四種：

　　(1)扭曲向列型(TN-Twisted Nematic)；

　　(2)超扭曲向列型(STN-Super TN)；

　　(3)雙層超扭曲向列型(DSTN-Dual Scan Tortuosity Nomograph)；

　　(4)薄膜晶體管型(TFT-Thin Film Transistor)。

　　常見的液晶顯示器分為：TN-LCD，STN-LCD，DSTN-LCD和TFT-LCD四種。其中TN-LCD，STN-LCD和DSTN-LCD三種顯示原理相同，只是液晶分子的扭曲角度不同而已。

　　TFT：（Thin Film Transistor）是一種新的液晶制造工藝。

　　1.分辨率

　　LCD是通過液晶像素實現顯示的，但由于液晶像素的數目和位置都是固定不變的，所以液晶只有在標準分辨率下才能實現最佳顯示效果，而在非標準的分辨率下則是由LCD內部的ic通過插值算法計算而得，應此畫面會變得模糊不清，然而LCD顯示器的真實分辨率根據LCD的面板尺寸定，15英寸的真實分辨率為1024×768，17英寸為1280×1024。大家在購買的時候一定要在在標準分辨率下試用機子。

　　2.響應時間

　　響應時間是LCD顯示器的一個重要指標，它是指各像素點對輸入訊號反應的速度，即像素由暗轉亮或由亮轉暗的速度，其單位是毫秒，響應時間是越小越好，如果響應時間過長，在顯示動態影像(特別是在看看DVD、玩游戲)時，就會產生較嚴重的"拖尾"現象。目前大多數LCD顯示器的響應速度都在25ms左右，如明基、三星等一些高端產品反應速度以達到16ms甚至現在出現了12ms的液晶。

　　3.可視角度

　　可視角度也是LCD顯示器非常重要的一個參數。它是指用戶可以從不同的方向清晰地觀察屏幕上所有內容的角度。由于提供LCD顯示器顯示的光源經折射和反射后輸出時已有一定的方向性，在超出這一范圍觀看就會產生色彩失真現象，換句通俗的話說就是：你坐在LCD前面左右兩方面70度都可以清晰看到圖像，那么這個顯示器水平可視角度就為140度，垂直的可視角度是同樣道理測。目前市場上出售的LCD顯示器的可視角度都是左右對稱的，但上下就不一定對稱了，常常是上下角度小于左右角度。但是隨著現在LCD技術的不斷提高，現在不少液晶顯示屏都具備160度的可視角度了，按這樣的發展趨勢，這一指標將失去其意義了。

　　4.亮度、對比度

　　亮度是以每平方米燭光(cd/m2)為測量單位，通常在液晶顯示器規格中都會標示亮度，而亮度的標示就是背光光源所能產生的最大亮度。一般LCD顯示器都有顯示200cd/m2的亮度能力，更高的甚至達300cd/m2以上。亮度越高，適應的使用環境也就越廣泛。目前提高亮度的方法有兩種，一種是提高LCD面板的光通過率；另一種就是增加背景燈光的亮度，即增加燈管數量。這里需要注意的是，較亮的產品不見得就是較好的產品，亮度是否均勻才是關鍵，這在產品規格說明書里是找不到的。亮度均勻與否和光源及反光鏡的數量與配置方式息息相關，離光源遠的地方，其亮度必然較暗。

　　而對比度是指屏幕的純白色亮度與純黑色亮度的比值，對比度越高，圖像愈清晰。但是當對比度達到到某一程度后，顏色的純正就會出現問題。大多數LCD顯示器的對比度一般都是250：1左右，更好的達到了300：1或者更高。

　　只有亮度與對比度搭配得恰到好處，才能夠呈現美觀的畫質。一般來說，品質較佳的LCD顯示器具有智慧的調節功能，能夠自動調節圖像，使亮度和對比達到最佳。

　　5.信號輸入接口

　　這次測試的LCD顯示器一般都使用了兩種信號輸入方式：傳統模擬VGA的15針狀D型接口(15 pin D-sub)和DVI輸入接口。我們知道LCD顯示器是采用數字式的工作原理。為了適合主流的帶模擬接口的顯示卡，大多數的LCD顯示器均提供模擬接口，然后在顯示器內部將來自顯示卡的模擬信號轉換為數字信號。由于在信號進行數模轉換的過程中，會有若干信息損失，因而顯示出來的畫面字體可能有模糊、抖動、色偏等現象發生；使用數字訊號來傳輸則完全沒有這些的缺點。因此，在一些中高端LCD顯示器中就提供了15 pin D-sub和DVI雙接口，而且現在擁有DVI和VGA接口的顯卡比比皆是，價格也回落了不少，建議條件允許的朋友最好用DVI接口。

　　6.其他

　　在這里要注意的就是液晶的壞點問題，這個問題是比較難避免的，LCD顯示器每一個象素都對應三個薄膜晶體管，以標準分辨率1024×768來說，在這里液晶面板將有236萬個晶體管，要保證在如此巨大的晶體管制造中完好無損是一件很難的事情來，一般來說，A級LCD面板的亮點數會限制在3個以下，在選購的過程的時候建議大家購買的時候仔細鑒別。

　　引起黑屏問題有多種原因：

　　首先是電源電路不正常引起：表現為按面板按鍵無任何反應，指示燈不亮，

　　先查12V電壓正常否，跟著查5V電壓正常否，因?yàn)锳/D驅動板的信號處理部分的芯片的工作電壓都是5V，所以查找開不了機的故障時,先用萬用表測量5V電壓，如果沒有5V電壓或者5V電壓變得很低，那么一種可能是電源電路輸入級出現了問題，也就是說12V轉換到5V的電源部分出了問題，這種故障很常見，一般是燒保險或者是穩壓芯片出現故障，有部分機器是把開關電源內置，輸出兩組電源，其中一組是5V，供信號處理用，另外一組是12V提供高壓板點背光用，如果開關電源部分電路出現了故障會有可能導致兩組電源均沒輸出。另一種可能就是5V的負載加重了，把5V電壓拉得很低，換一種說法就是說，后級的信號處理電路出了問題，有部分電路損壞，引起負載加重，把5V電壓拉得很低，逐一排查后級出現問題的元件，替換掉出現故障的元件后，5V能恢復正常，故障一般就此解決，也經常遇到5V電壓恢復正常后還不能正常開機的，這種情況也有多種原因，一方面是MCU的程序被沖掉可能會導致不開機，還有就是MCU本身損壞，比如說MCU的I/O口損壞，使MCU掃描不了按鍵，遇到這種由MCU引起的故障，找硬件的問題是沒有用的，就算你換了MCU也解決不了問題，因?yàn)镸CU是需要編程和寫瑪?shù)模跊]辦法找到原廠的AD驅動板替換的情況下，我們只能另尋途徑找可以代換的A/D驅動板，市場上有好多地方都可以購買到，如果當?shù)厥袌鲑徺I不到的話，可以在這里發帖看看，（要是不行，就給站長留言）論壇上面有很多液晶方面的高手，或許可以購買到你需要的配件及找到你需要的資料。

　　第二種情況是電源正常，按面板的按鍵反應也正常，屏幕黑屏：

　　遇到這種故障就要充分發揮維修人員細心的本性，仔細觀察，逐一排查，按鍵能正常起作用就說明A/D驅動板的MCU還是能正常工作，也就進一步說明電源部分工作還是正常的，黑屏是由于背光沒有點亮，有可能是驅動背光的電路出現了問題，因此我們首先要把顯示器連到主機開機檢查，靠近屏幕仔細觀察，如果看到顯示很微暗的圖象，就證明A/D驅動板的信號處理部分的電路是正常的，問題鎖定在驅動背光的高壓板及控制高壓板開關的功能電路上，（注：高壓板其實跟開關電源的工作原里一樣，它是利用電子開關控制變壓線圈充放電，在另一組線圈感應產生我們需要的高壓電壓，來驅動背光）高壓板常見的故障有高壓板本身的保險燒掉引起沒有12V供應及開關芯片故障等等，另外就是AD板上控制高壓板開關部分電路有故障，引起不能輸出高電平去控制高壓板的開關腳，用萬用表的負表筆接地，正表筆接到控制輸出腳，按開關機按鍵，正常的話是可以看到有電平變化的，還可以用比較簡單的方法判斷高壓板是不是好的，那就是先找到控制高壓板開關的那根線直接接到5V電壓上，高壓板沒故障的話一般都能點亮背光（注：高壓板用三根線就能工作，其中兩根是12V電源的正端和地，另一根開關控制線）。還有一種情況會引起黑屏，那就是屏的背光壞了，不過如果是雙燈和四燈的屏背光同時壞不太可能，壞了其中一條燈管也會引起黑屏，但是跟前面的黑屏故障表現是有所不同的，這是由于有些高壓板具有負載不平衡保護，如果壞了一條燈管，開機后高壓板就進入負載不平衡保護狀態，會出現閃爍一下再變成黑屏。

　　這就是我在維修液晶時經常遇到的黑屏故障的情況，在這里總結出來，希望能給喜歡維修的各位朋友提供參考。

　　液晶顯示器維修的一般判斷方法

　　以下是根據我們?nèi)粘５木S修總結的一些維修思路：

　　1.顯示器整機無電

　　這是一個應該說是非常簡單的故障，一般的液晶顯示器分機內電源和機外電源兩種，機外的常見一些。

　　不論那種電源，它的結構比crt顯示器的電源簡單多了，易損的一般是一些小元件，象保險管、輸入電感、開關管、穩壓二極管等。

　　比較少見的故障是由主板cpu引起的電源不啟動，這部分其實原理也比較簡單，就是通過鍵控板到cpu，再通過cpu輸出一個控制信號驅動電源變換集成電路工作。

　　2.顯示屏亮一下就不亮了，但是電源指示燈常亮。

　　這種問題一般是高壓異常造成的，是保護電路動作了，在這種情況下，一般液晶屏上是有顯示的，看的方法是“斜視”。

　　檢修的要點是對比修理法。

　　因?yàn)?，現在的液晶顯示器的高壓板的設計一般都是對稱的設計，而兩邊都壞的可能基本上沒有。

　　一般老機容易出問題的是升壓變壓器和燈管，新機的保護電路和工藝問題比較的多。

　　3.屏幕亮線或者是暗線

　　這種問題，一般是液晶屏的故障。

　　亮線故障一般是連接液晶屏本體的排線出了問題

　　暗線一般是屏的本體有漏電，以上兩種問題基本上就是給機器判了死刑了，沒有維修價值的，因?yàn)橐粔K屏的價格太高了。

　　4.花屏或者是白屏

　　這種問題一般是屏的驅動電壓出了問題，如果是屏的驅動電路在主板，那么應該是主板的故障，如果屏的驅動電路在液晶屏上，一般情況下屏就應該換了，維修的風險很大的。

　　5.偏色故障

　　一般可以進入維修調整模式進行調整。

　　6.其它相對少見的故障

　　干擾：在不同的工作模式下，液晶顯示器有可能出現一些干擾，大部分是正?，F(xiàn)象，有少數是電路上帶來的。

　　因?yàn)?，液晶顯示器的特殊生產工藝，造成了只有在標準的工作模式下檢測到的問題才能夠算是故障。

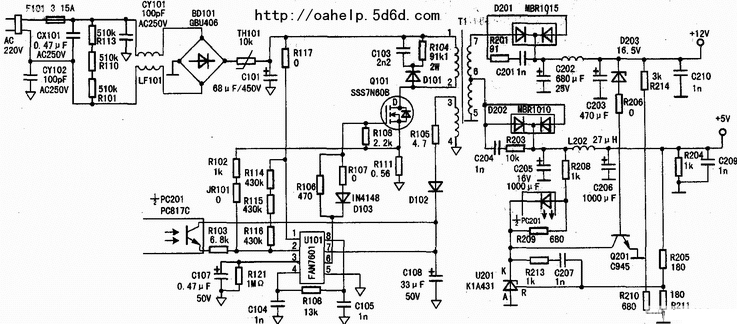

　　220V交流市電通過交流保險管F101后進入由CXl01、LFl01等組成的抗干擾電路，經抗干擾電路處理后再進入BDl01進行整流。為了防止瞬間大電流沖擊，在整流后加入了THl01 NTC熱敏電阻，最后經C101濾波生成約300V的直流電壓。 從中可以看出，本電路不同于其他顯示器開關電源的地方，一是THl01的位置不同(一般電路多設置在電源進線端)，另一點就是未設置電源開關，從而決定了只要插頭接人市電，整個開關電源電路就開始工作，這也恰恰是借助于FAN7601優良的“綠色”功能來實現的。

　　整流濾波電路產生的約300V直流電壓分兩路輸入開關電源電路，一路經開關變壓器T1的①一②繞組加到開關管Q101的漏極。

　　另一路通過啟動電阻R117加到開關電源PWM控制器FAN7601的①腳，通過啟動控制電路由⑦腳對外部電容c108充電，當C108兩端電壓上升到11V時，F(xiàn)AN7601內部振蕩電路起振，從⑥腳輸出驅動脈沖，通過D103、R106、R107加到Q101柵極,使開關管工作于開關狀態。開關變壓器各繞組有感應電壓產生，通過各整流濾波系統向負載提供直流電壓。其中開關變壓器的③-④繞組產生感應電壓經R105限流、I)102濾波后向FAN7601的⑦腳提供芯片工作電壓，啟動控制電路關斷①腳的電流輸入。

　　在以往的開關電源維修中，盡管采用啟動電阻功率比較大但依然是易損元件之一，而且發熱量也比較大，實際上就是由于通電后啟動電阻一直有電流通過的原因。而在這款電源中，啟動電阻卻采用了一個0Ω的貼片元件，是明顯區別于其他電路的，這里我們學習到新型“綠色電源芯片”內部都設有一個啟動開關，一旦電源達到正常工作狀況(啟動過程結束)，就會切斷啟動電阻器，這樣便可省去一大部分的功率損耗。其電路本身的故障率也接近于零。

　　該機穩壓控制電路主要由U101、光電耦合器PC201、精密穩壓器件U201(KIA431)及取樣電阻R205、R211、R214、R210等組成。當開關變壓器次級+12V或+5V輸出電壓升高時，經取樣電阻分壓加至U201的R端電位升高，L5201的K端電壓則降低，使流經光電耦合器PC201內部光敏二極管的電流增大，其發光管亮度增強，光敏三極管導通程度增強，最終使流入U101的②腳電流增加，其內部振蕩電路降低輸出驅動脈沖占空比，使開關管Q101的導通時間縮短，輸出電壓降低。如果輸出電壓降低則TC輸出驅動脈沖占空比升高，這樣使輸出電壓保持穩定。

　　為了保證后級設備的安全，本電源的取樣電路也獨具匠心，同時對兩組輸出電壓進行取樣，取樣電阻均為精密貼片電阻，避免了可調電阻造成的弊端，這也是以往電路所不多見的。

　　1)過流保護

　　若負載電路或開關電源異常，引起開關電源初級側電流過大，在電阻R111兩端產生的壓降增大，使FAN7601的②腳輸入的電壓升高，當這個電壓大于1V時，過流保護電路動作，停止⑥腳輸出的開關脈沖。

　　(2)欠壓保護

　　若開關電源的穩壓控制電路出現異常，使FAN7601的⑦腳電壓低于8V，則芯片內部欠壓保護電路動作，停止激勵脈沖輸出，開關管停止工作，實現欠壓保護。

　　(3)過壓保護

　　若開關電源的穩壓控制電路出現異常，使FAN7601的⑦腳電壓高于20V，則芯片內部欠壓保護電路動作，停止激勵脈沖輸出，開關管停止工作，實現過壓保護。

　　當+12V輸出電壓高于D203的齊納‘電壓時，．D203擊穿，Q201立即飽和導通，PC201內部發光二極管最亮，光敏接收管導通程度最強，最終實現類似電壓升高后穩壓的保護過程，不過這時是閂鎖電路啟動，立即停止驅動脈沖輸出，直至人工重新啟動后⑥腳才會再次輸出驅動脈沖，有效避免大面積壞件。
