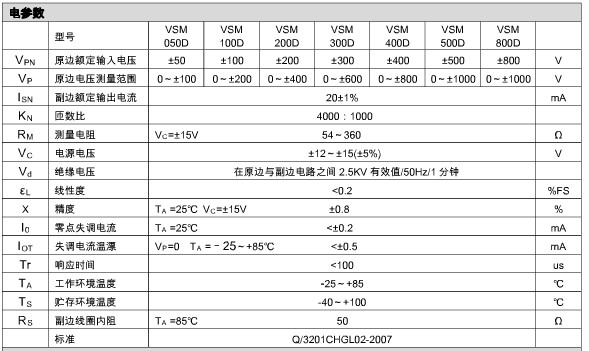

電壓傳感器的技術參數

電壓傳感器的使用說明

• 　　1、電壓傳感器錯誤的接線可能導致模塊損壞。傳感器通電后，待測電壓從出傳感器輸入端接入，即可在輸出端測得電流的大小。

  　　2、用戶需根據自己需求的電壓輸出來選擇傳感器。

  　　3、傳感器的輸出幅度可以根據用戶的需要來進行適當?shù)恼{(diào)節。

電壓傳感器的原理

• 　　當原邊導線經過電壓傳感器時，原邊電流IP會產生磁力線，原邊磁力線集中在磁芯周圍，內置在磁芯氣隙中的霍爾電極可產生和原邊磁力線成正比的大小僅幾毫伏的電壓，電子電路可把這個微小的信號轉變成副邊電流IS，電壓傳感器的輸出信號是副邊電流IS，它與輸入信號（原邊電流IP）成正比，IS一般很小，只有100~400mA。如果輸出電流經過測量電阻RM，則可以得到一個與原邊電流成正比的大小為幾伏的輸出電壓信號。

提高電壓傳感器精度的方式

• 　　除了安裝接線、即時標定校準、注意傳感器的工作環境外，通過下述方法還可以提高測量精度：

  　　1、原邊導線盡可能完全放滿傳感器內孔，不要留有空隙；

  　　2、原邊導線應放置于傳感器內孔中心，盡可能不要放偏；

  　　3、需要測量的電流應接近于傳感器的標準額定值IPN，不要相差太大。如條件所限，手頭僅有一個額定值很高的傳感器，而欲測量的電流值又低于額定值很多，為了提高測量精度，可以把原邊導線多繞幾圈，使之接近額定值。例如當用額定值100A的傳感器去測量10A的電流時，為提高精度可將原邊導線在傳感器的內孔中心繞九圈（一般情況，NP=1；在內孔中繞一圈，NP=2；……；繞九圈，NP=10，則NP×10A=100A與傳感器的額定值相等，從而可提高精度）；

  　　4、當欲測量的電流值為IPN/5的時，在25℃仍然可以有較高的精度。
