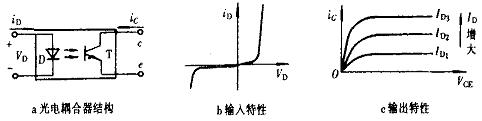

光電耦合器的輸入端是發光二極管，因此，它的輸入特性可用發光二極管的伏安特性來表示，如圖1b所示；輸出端是光敏三極管，因此光敏三極管的伏安特性就是它的輸出特性，如圖1c所示。由圖可見，光電耦合器存在著非線性工作區域，直接用來傳輸模擬量時精度較差。

　　圖1 光電耦合器結構及輸入、輸出特性

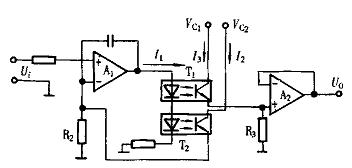

　　解決方法之一，利用2個具有相同非線性傳輸特性的光電耦合器，T1和T2，以及2個射極跟隨器A1和A2組成，如圖2所示。如果T1和T2是同型號同批次的光電耦合器，可以認為他們的非線性傳輸特性是完全一致的，即K1(I1)=K2(I1)，則放大器的電壓增益G=Uo/U1=I3R3/I2R2=(R3/R2)[K1(I1)/K2(I1)]=R3/R2。由此可見，利用T1和T2電流傳輸特性的對稱性，利用反饋原理，可以很好的補償他們?cè)瓉淼姆蔷€性。

　　圖2 光電耦合線性電路

　　另一種模擬量傳輸?shù)慕鉀Q方法，就是采用VFC(電壓頻率轉換)方式，如圖3所示?，F(xiàn)場變送器輸出模擬量信號(假設電壓信號)，電壓頻率轉換器將變送器送來的電壓信號轉換成脈沖序列，通過光耦隔離后送出。在主機側，通過一個頻率電壓轉換電路將脈沖序列還原成模擬信號。此時，相當于光耦隔離的是數字量，可以消除光耦非線性的影響。這是一種有效、簡單易行的模擬量傳輸方式。

　　圖3 VFC方式傳送信號

　　當然，也可以選擇線性光耦進行設計，如精密線性光耦TIL300，高速線性光耦6N135/6N136。線性光耦一般價格比普通光耦高，但是使用方便，設計簡單；隨著器件價格的下降，使用線性光耦將是趨勢。

　　當采用光耦隔離數字信號進行控制系統設計時，光電耦合器的傳輸特性，即傳輸速度，往往成為系統最大數據傳輸速率的決定因素。在許多總線式結構的工業測控系統中，為了防止各模塊之間的相互干擾，同時不降低通訊波特率，我們不得不采用高速光耦來實現模塊之間的相互隔離。常用的高速光耦有6N135/6N136，6N137/6N138。但是，高速光耦價格比較高，導致設計成本提高。這里介紹兩種方法來提高普通光耦的開關速度。

　　由于光耦自身存在的分布電容，對傳輸速度造成影響，光敏三極管內部存在著分布電容Cbe和Cce，如圖1所示。由于光耦的電流傳輸比較低，其集電極負載電阻不能太小，否則輸出電壓的擺幅就受到了限制。但是，負載電阻又不宜過大，負載電阻RL越大，由于分布電容的存在，光電耦合器的頻率特性就越差，傳輸延時也越長。

　　圖1 光敏三極管內部分布電容

　　用2只光電耦合器T1，T2接成互補推挽式電路，可以提高光耦的開關速度，如圖2所示。當脈沖上升為“1”電平時，T1截止，T2導通。相反，當脈沖為“0”電平時，T1導通，T2截止。這種互補推挽式電路的頻率特性大大優于單個光電耦合器的頻率特性。

　　圖2 2只光電耦合器構成的推挽式電路

　　此外，在光敏三極管的光敏基極上增加正反饋電路，這樣可以大大提高光電耦合器的開關速度。如圖3所示電路，通過增加一個晶體管，四個電阻和一個電容，實驗證明，這個電路可以將光耦的最大數據傳輸速率提高10倍左右。

　　圖3 通過增加光敏基極正反饋來提高光耦的開關速度

　　在設計光耦光電隔離電路時必須正確選擇光耦合器的型號及參數，選取原則如下：

　　(1)由于光電耦合器為信號單向傳輸器件，而電路中數據的傳輸是雙向的，電路板的尺寸要求一定，結合電路設計的實際要求，就要選擇單芯片集成多路光耦的器件；

　　(2)光耦合器的電流傳輸比(CTR)的允許范圍是不小于500％。因?yàn)楫?dāng)CTR5.0 mA)，才能保證信號在長線傳輸中不發生錯誤，這會增大光耦的功耗；

　　(3)光電耦合器的傳輸速度也是選取光耦必須遵循的原則之一，光耦開關速度過慢，無法對輸入電平做出正確反應，會影響電路的正常工作。

　　(4)推薦采用線性光耦。其特點是CTR值能夠在一定范圍內做線性調整。設計中由于電路輸入輸出均是一種高低電平信號，故此，電路工作在非線性狀態。而在線性應用中，因?yàn)樾盘?hào)不失真的傳輸，所以，應根據動態工作的要求，設置合適的靜態工作點，使電路工作在線性狀態。

　　通常情況下，單芯片集成多路光耦的器件速度都比較慢，而速度快的器件大多都是單路的，大量的隔離器件需要占用很大布板面積，也使得設計的成本大大增加。在設計中，受電路板尺寸、傳輸速度、設計成本等因素限制，無法選用速度上非常占優勢的單路光耦器件，在此選用TOSHIBA公司的TLP521-4。

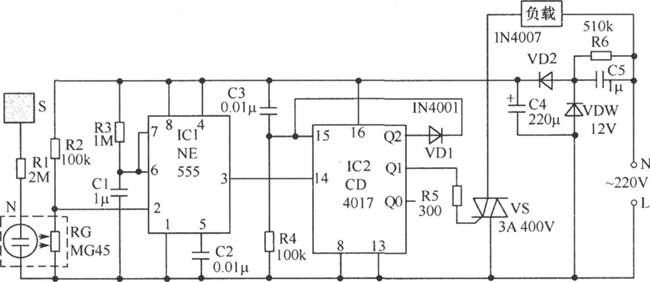

　　大多數觸摸控制電路都是利用人體上的感應信號使電路發生“動作”的。如果用手指捏住示波器的輸入端子，觀察示波器上的波形，就會發現，人體上的感應信號，實際上就是50Hz的工頻信號。采用這種控制電路很容易受外部干擾而產生誤動作。如圖所示為光電耦合器組成的觸摸開關電路，它可以有效避免因干擾而產生的誤動作。

　　工作原理：電容C5、穩壓管VDW、二極管VD2、電容C4和電阻R6等組成的電路為控制部分提供約12V的直流工作電壓。當手觸摸金屬片S時，氖管N被點燃發光，由于N和光敏電阻RG組成光電耦合器，故這時RG的阻值變得很小，使集成電路NE555的2腳上的電位下降到低于電源電壓的1/3，由于NE555被接成了單穩態觸發器，所以NE555的3腳給出一個正脈沖，加到了集成電路CD4017的計數觸發端14腳，使CD4017計數一次。另外，該電路在接通電源時，由于電容C3和電阻R4的微分作用，給CD4017的復位清零端加上一個正的觸發脈沖，使CD4017處于被清零的狀態，即它的10個輸出端中，除了Q0為高電平外，其余的9個輸出端(Q1～Q9)都是低電平，所以經過這一次計數之后，Q1變成高電平，通過電阻R5給雙向晶閘管VS的控制端注入觸發電流，使VS進入導通狀態，于是負載得電開始工作。被接成了單穩態觸發器的NE555，在其3腳輸出一個正脈沖之后，由于C1通過NE555的7腳放電，使其6腳上的電位又恢復到了零電位，另外，觸摸S的手指離開S之后，NE555的2腳上的電位重新恢復到電源電壓的1/3以上，這就為下一次觸摸作好了準備。在負載處于工作狀態時，如果再觸摸金屬片S一下，NE555也同樣會給CD4017送去一個計數觸發脈沖，使CD4017進行一次計數，這次計數將使Q1變成零電位，從而使VS截止，負載失電而停止工作，與此同時，Q2端變成高電位，這個高電位，又經過二極管VD1加到了CD4017的15腳上，使CD4017復位清零，從而為下一次觸摸開機(接通負載)做好了準備。以NE555為核心構成的單穩態觸發器的作用是避免觸摸抖動造成CD4017的重復計數，即保證S被觸摸一次，CD4017只計數一次，從而保證了操作結果不致出現錯誤。

　　元器件選擇：IC1選擇NE555時基電路；IC2選擇CD4017。氖管N選擇普通氖管，光敏電阻RG選擇MG45型號。其他元器件選擇如圖所示。
