電源濾波器特點

• 　　1.適用于開關電源不間斷電源以及工業自動化控制。

  　　2.低泄漏電流，高插入損耗，可用來防止瞬間脈沖 干擾和連續或間斷的其它干擾。

  　　3.產品性能可靠，廣泛用于各種工業場合。

  　　4.廣泛用于印刷電路板上的電磁干擾控制。

  　　5.體積小，安裝方便。

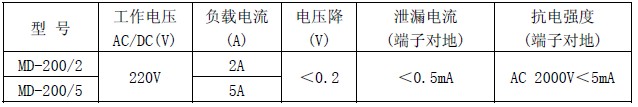

電源濾波器主要技術參數

電源濾波器正弦波衰減特性

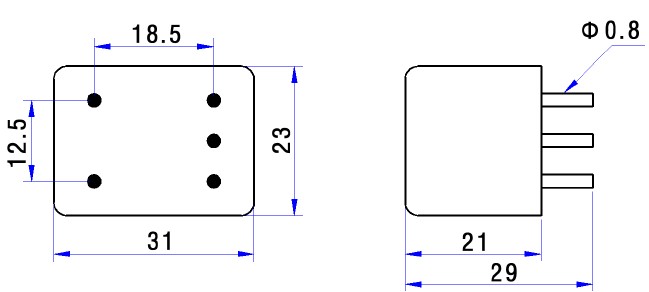

電源濾波器外形尺寸

濾波器在使用中的注意事項

• 　　1.應盡量避免濾波器的進線在機柜內迂回。

  　　2.濾波器的安裝方式要有利于發揮其對高頻有降低接地阻抗的特點。

  　　3.濾波器直接安裝在結構件上，一定要除凈結構件上的漆皮等絕緣物質，使濾波器外殼與結構件保持良好的電接觸。

  　　4.注意機柜內部不可出現濾波器接地電流。

  　　5.布線時盡量使濾波器的出線遠離進線。
