計量箱的使用環境

• 　　海拔高度：＜1000m

  　　環境溫度：-10~+45℃，極限工作溫度范圍：-15~+55℃

  　　相對濕度：+20℃時，不應高于90[%]；+45℃時，不應高于50[%]

  　　防護等級：戶外不低于IP34D，戶內不低于IP20

  　　額定電壓：500V以下

  　　額定電流：單相或三相直接入式每戶負荷電流不大于40A

  　　額定邊緣電壓：660V

  　　頻率：50Hz

  　　接地方式：TT,TN

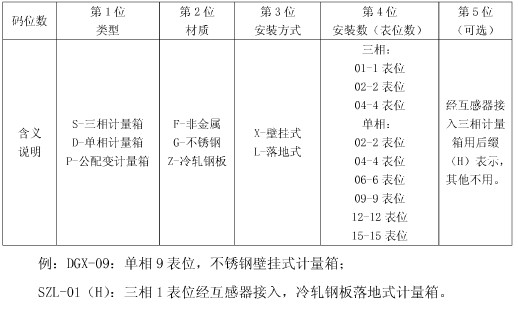

計量箱的命名規則

計量箱的安裝

• 　　計量箱可采用懸掛式或落地式安裝。為保證安裝質量，懸掛式箱體固定必須蠶蛹內置膨脹螺栓，螺栓尺寸滿足安全牢固的要求及戶外安裝條件。

計量箱內的設備布置事項

• 　　直接接入式必須設置進線開關室、計量室和出現開關室；經互感器接入必須設置線開關室、互感器室、計量室和出現開關室。各功能區獨立分開。

  　　電能表，用電信息采集終端應分別安裝在固定夾具、安裝架或者柵板上。

  　　電能表與電能表之間的水平距離不小于30mm，垂直距離不小于80mm。

  　　試驗接線盒、電能表、用電信息采集終端與殼體之間距離不低于60mm。

  　　電能表正面與觀察窗之間的距離應為15-20mm之間。
