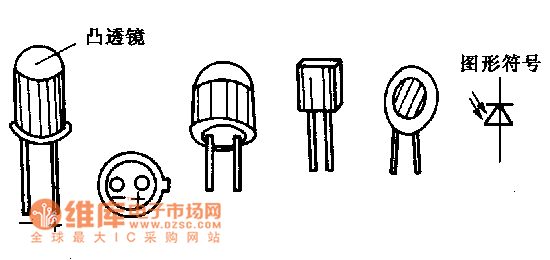

圖:光敏二極管外形

　　(1)光敏二極管的主要參數有以下幾個:

　　1)最高工作電壓Ｕmax，指在無光照射時，光敏二極管反向電流不超過0·lμA時，所加的反向最高電壓值。

　　2)光電流ＩL，光敏二極管在受到一定光線照射時，在加有正常反向工作電壓時的電流值。此值越大越好。

　　3)暗電流ＩD，在無光照射時，光敏二極管加有正常工作電壓時的反向漏電流。其值越小越好。

　　4)響應時間Ｔr，光敏二極管把光信號轉換為電信號所需的時間。

　　5)光電靈敏度鞏，也稱電流靈敏度。是表示光敏二極管對光的敏感程度。它是以每μW入射光的能量條件下，所產生的光電流的大小。單位是μA/μW。

　　1)光敏二極管是一種光電轉換器件，也就是說能把接收到的光，轉變成電流的變化。

　　2)光敏二極管的工作方式為加反向電壓或不加電壓兩種狀態.給其加反向偏壓時，管子中的反向電流將隨光照強度的改變而改變。光照強度越大，反向電流也就越大。

　　3)光敏二極管對于照射光線的響應程度是不一樣的，它某一范圍內的光波有著最強烈的響應，而對另外一些光波則響應不佳。表現為反向電流的大小不一。

　　4)光敏二極管主要用于自動控制。如光耦合、光電讀出裝置、紅外線遙控裝置、紅外防盜、路燈的自動控制、過程控制、編碼器、譯碼器等。

　　5)光敏極管的封裝有金屬外殼封裝，在其頂端有玻璃窗口，或在側面開有受光窗口。還有的光敏二極管采用黑色樹脂封裝。

　　光敏二極管的種類較多:有通用光敏二極管、雪崩光敏二極管、藍光光敏二極管、視敏光敏二極管、紅外光敏二極管、激光光敏二極管、紫外光敏二極管和插件式光敏二極管。

　　光敏二極管的種類很多，而且參數相差較大，選用時要根據電路的要求。首先確定好選用什么類別的，再確定什么型號的，最后再?gòu)耐吞?hào)中選用參數滿足電路要求的光敏二極管。

　　國產的光敏二極管中最常用約有2CU型、2DU型、HPD型。進口的有夏普SPD型、SBC型、BS型、PD型等。

　　光敏二極管引腳的區分通常直接查看光敏二極管的引腳長短即可區分:引腳長的為正極(P極)，引腳短的為負極 (N極)。

　　對于有色點或管鍵標識的管子，其靠近標識的一腳為正極，另一腳為負極。

　　用萬用表的區別方法是將萬用表置于Rx1k擋，用擋板擋住管子的受光窗口，用紅、黑表筆對調測出兩次阻值，其阻值較大的一次測量中(反向阻值)，紅表筆所接的引腳為正極，黑表筆所接的引腳為負極。

　　檢測光敏二極管，可用萬用表Rx1k電阻檔。當沒有光照射在光敏二極管時，它和普通的二極管一樣，具有單向?qū)щ娮饔?。正向電阻?-9kΩ，反向電阻大于5MΩ。如果不知道光敏二極管的正負極，可用測量普通二極管正、負極的辦法來確定，當測正向咆阻時，黑表筆接的就是光敏二極管的正極。

　　當光敏二極管處在反向連接時，即萬用表紅表筆接光敏二極管正極，黑表筆接光敏二極管負極，此時電阻應接近無窮大(無光照射時)，當用光照射到光敏二極管上時，萬用表的表針應大幅度問右偏轉，當光很強時，表針會打到0刻度石邊。

　　當測量帶環極的光敏二極管時(見圖1)，環極和后極(正極)也相當一個光敏二極管，其性能也具有單向?qū)щ娮饔煤鸵?jiàn)光后反向電阻大大下降。

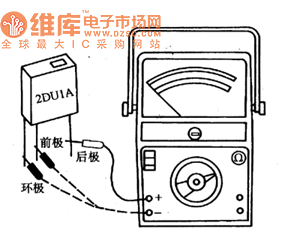

　　圖1測試帶環極(2DU)的光敏二極管

　　區分環極和前極的辦法是，在反向連接情況下，讓不太強的光照在光敏二極管上，阻值略小的是前極，阻值略大的是環極。
