超聲測距傳感器的原理

• 　　超聲測距傳感器由發送傳感器(或稱波發送器)、接收傳感器(或稱波接收器)、控制部分與電源部分組成。發送器傳感器由發送器與使用直徑為15mm左右的陶瓷振子換能器組成，換能器作用是將陶瓷振子的電振動能量轉換成超能量并向空中幅射；而接收傳感器由陶瓷振子換能器與放大電路組成，換能器接收波產生機械振動，將其變換成電能量，作為傳感器接收器的輸出，從而對發送的超進行檢測.而實際使用中，用發送傳感器的陶瓷振子的也可以用做接收器傳感器社的陶瓷振子?？刂撇糠种饕獙?duì)發送器發出的脈沖鏈頻率、占空比及稀疏調制和計數及探測距離等進行控制。

超聲測距傳感器的安裝

• 　　開孔直徑：30MM

  　　傳感頭前端各方向半徑50CM范圍內應無障礙物，以免由于雜亂的回波影響傳感器正常工作。

  　　用隨機附帶的螺母將傳感器固定，傳感器固定力矩

  　　注意：1:傳感器固定板不能有強烈的機械振動，工作環境應無強烈高頻噪聲和強電磁干擾。

  　　2：傳感器外殼與“GND”端相通，請注意與其它設備的隔離。

超聲測距傳感器的量程設置和校準

• 　　1：量程設置

  　　1） 設置0V輸出點

  　　按下開關“K”（約1秒）一次，此時LED變?yōu)榧t色，將傳感器對準目標平面（傳感器與目標平面垂直）按下“K”（約5秒）直至LED 熄滅，此時傳感器與目標之間的距離被設定為0V輸出點的距離。

  　　2） 設置5V輸出點

  　　按下開關“K”（約1秒）兩次，此時LED變?yōu)榫G色，將傳感器對準目標平面（傳感器與目標平面垂直）按下“K”（約5秒）直至LED 熄滅，此時傳感器與目標之間的距離被設定為5V輸出點的距離。

  　　2：開關輸出點距離設定

  　　按下開關“K”（約1秒）三次，此時LED變?yōu)辄S色，將傳感器對準目標平面（傳感器與目標平面垂直）按下“K”（約5秒）直至LED 熄滅，此時傳感器與目標之間的距離被設定為開關輸出點的距離。

  　　*開關輸出點回差為10mm

  　　3：設定開關輸出狀態

  　　傳感器出廠設置為“常開”

  　　設置方法：斷開傳感器電源，——按下“K”——接通電源，此時LED點亮，——放開“K”

  　　開關輸出狀態變?yōu)椤俺ｉ]”

  　　重復以上操作，開關輸出狀態改變。

超聲測距傳感器的主要技術指標

• 　　檢測距離： 1、2、3、5米

  　　盲區： 0.25米

  　　超聲波工作頻率 75KHZ

  　　重復精度： 0.5[%]

  　　輸出速度： 5次/秒

  　　波束角（-6DB）： 12°

  　　工作電壓： 12-15VDC（紋波

  　　工作電流：

  　　輸出信號： 4-20mA 、0-5V、1-10V、RS232、NPN、PNP

  　　工作溫度： -30-70℃(帶溫度補嘗)

  　　防護等級（前端）： IP65

  　　材質： 不銹鋼（外殼） ABS（傳感頭）

  　　*標準測試目標物：0. 5x0. 5米硬質平板，與傳感器垂直放置

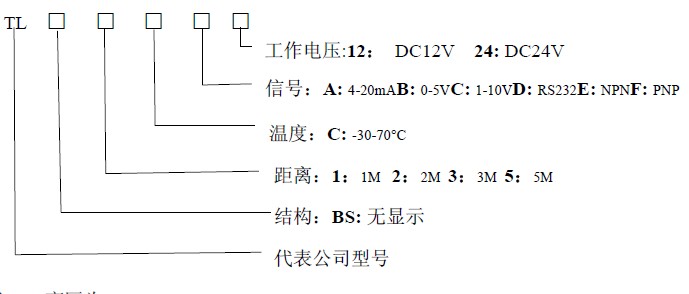

超聲測距傳感器的選型
