Win2000/XP中文操作平臺，具有變結構PID參數調節功能，實現扭矩、扭轉角度、變形全閉環控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果（斷裂值、峰值）；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限。不同的用戶可進入不同的管理界面、分三級用戶管理權限。

　　整機利用進口全數字交流伺服控制系統及STC300數字式數據采集處理系統，光電編碼器采集試樣的扭轉角度。

　　本試驗臺適用于金屬材料、非金屬材料、復合材料以及構件的扭轉性能測試試驗?？筛鶕?jù)國家標準《GB/T10128-1998? 金屬室溫扭轉試驗方法》進行試驗和提供數據。

　　設計依據：JB/T9370—1999《扭轉試驗機技術條件》

　　用戶也可以提供相關的技術標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。

　　【主機】采用臥式結構，主體結構采用框架結構，以保證整機的剛性。主傳動軸、夾具采用優質鋼材，保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的移動端采用精密重型導軌，使其能自由移動，將試件的軸向拉力減少到最小。

　　【驅動系統】由進口全數字交流伺服控制系統驅動。速度調節范圍寬，加載均勻、穩定。。

　　【傳動系統】采用精密減速器傳動，保證傳動的均勻、穩定及傳動精度。橫向空間0～600mm范圍內任意手動調節。

　　【測量顯示系統】該機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩，高精度旋轉編碼器測量試樣的扭轉變形。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。

　　【軟件操作】

　?、倏刂颇Ｊ讲捎弥悄軐＜以O(shè)置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。

　?、?Windows2000/XP全中文界面，人機對話方式。試驗的全部操作均借助CRT，通過計算機鍵盤與鼠標完成，計算機屏幕顯示試驗扭矩T，扭轉角度θ，各種試驗曲線（扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等）試驗機工作狀態等。

　?、矍€坐標的大小可以根據實際的試驗數據進行調整。

　?、茌敵龃蛴「鞣N試驗報表格式（報表格式可以Excel或Word格式輸出）。

　?、莘螶B/T9370—1999《扭轉試驗機技術條件》及GB10128—1988《金屬室溫扭轉試驗方法》數據處理的相關要求。

　　⑥可以檢測試件的切變模量G值、屈服點τs、上屈服點τsu、下屈服點τsl、抗扭強度τb等。扭矩和扭轉角自動跟蹤測量，并顯示試驗曲線。顯示試驗的扭矩值、扭轉角、扭轉速度。 試驗結束后，自動進行試驗數據處理，能自動求取材料的切變模量G、規定非比例扭轉應力τp、屈服點、上屈服點τsu、下屈服點τsl、抗扭強度τb等性能參數。能根據用戶要求可隨意編制報告格式并可輸出打印試驗報告。

　　★ 試驗過程可以實現模擬再現。

　　★ 試驗機可以實現連續加載和任何負荷下保持載荷兩種功能。試驗過程中無沖擊和震動，具有良好的讀數穩定性。

　　★ 可以任意多條試驗曲線疊加對比、輸出打印。

　　★ 可以進行數字化調零和標定。

　　★ 試驗數據采用數據庫管理方式，便于查詢和維護。

　　★ 軟件系統的操作可以實現三級用戶管理，安全、方便、快捷。

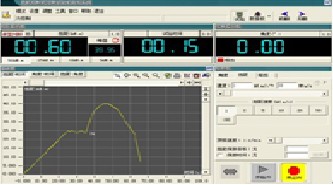

　　試驗操作界面如下：

　　【安全保護系統】過載保護、過電流、過電壓保護、超速保護等。

　　1 最大扭矩：500Nm；

　　2 試驗機準確度等級：1級；

　　3 扭矩測量范圍：2[%]-100[%]F.S；

　　4 扭矩示值相對誤差：示值的±1[%]以內；

　　5 扭矩分辨力：最大扭矩的1/100000（全程不變化）；

　　6 扭轉角測量范圍：0-9999°；

　　7 扭轉角示值相對誤差：示值的±1[%]以內；

　　8扭轉速度：3.6-360°/min（無級調速）；

　　9扭轉速度相對誤差：設定值的±0.5[%]以內；

　　10夾頭間最大距離:0-300mm以上；

　　11試樣平行段最小直徑： φ8-φ20mm；

　　12電源電壓：AC220V??? 50Hz

　　13 主電機功率： 0.75kW

　　三. 試驗臺主要配置：

　　1 主機框架及傳動部分? 一套；

　　2 進口伺服電機及調速系統??? 一套；

　　3 進口精密減速機?? 一臺；

　　4 500Nm扭矩傳感器? 一只；

　　5? 扭轉角測量系統? 一套；

　　6 基于DSP的全數字閉環測控系統一套：

　?。?）實現全數字三閉環（應力、應變、位移）控制；

　?。?）基于DSP的控制系統平臺；

　?。?）采用USB通訊；

　?。?）高精準數據采集系統及光電編碼器位置捕獲模塊

　　7 標定杠桿? 一套

　　8 砝碼托盤? 一件

　　9 扭轉夾具? 一套；

　　10 隨機工具? 一套

　　11 隨機文件? 一套

　　12 專用試驗軟件? 一套；
