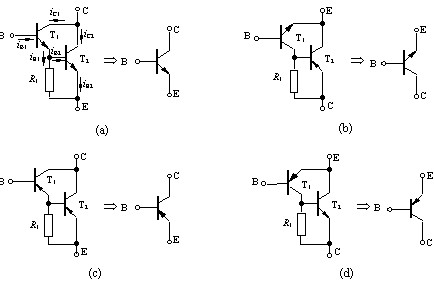

達林頓電路有四種接法：NPN+NPN，PNP+PNP，NPN+PNP,PNP+NPN. 前二種是同極性接法，后二種是異極性接法。將前一級T1的輸出接到下一級T2的基極，兩級管子共同構成了復合管。另外，為避免后級T2管子導通時，影響前級管子T1的動態范圍，T1的CE不能接到T2的BE之間，必須接到CB間。以NPN+PNP為例。設前一三極管T1的三極為C1B1E1，后一三極管T2的三極為C2B2E2。達林頓管的接法應為：C1B2應接一起，E1C2應接一起。等效三極管CBE的管腳，C=E1,B=B1，E=E1(即C2）。等效三極管極性，與前一三極管相同。即為NPN型。 PNP+NPN的接法與此類同。由同型管構成的復合管稱為達林頓管，圖1中的電阻R1為泄放電阻，其作用是為了減小復合管的穿透電流ICEO。下圖是這四種復合管接法的等效圖。

　　復合晶體管大大降低了器件對驅動功率的要求，促進了GTR在電力電子裝置中應用的普及，并將在功率晶體管的模塊組件化中發揮作用. 達林頓管常用于大功率開關電路、電機調速、逆變電路等.

　　1.高電流增益

　　2.電壓增益約等于1（小于1）

　　3.高輸入阻抗

　　4.低輸出阻抗

　　5.漏電流影響極大，造成電路不穩定

　　因?yàn)檫_(dá)林頓管的E-B電極之間包含多個發射結，所以必須選擇萬用表R×10k檔進行檢測，該檔可提供較高的測試電壓。檢測內容包括：①識別電極；②區分NPN型、PNP型；③檢查放大能力。下面通過一個實例來闡述測試方法。

　　被測管為美國Motoro1a公司生產的MPSA6266型達林頓管，它屬于中功率、低噪聲硅達林頓管，外形如圖2所示。主要電參數為：hFE=5000-200000，PCM=600mW，噪聲系數NF＜2dB。采用塑料封裝形式。

　　為敘述方便,現分別為三只腳管編上序號①、②、③。選擇500型萬用表R×10k檔。由附錄四中查出該檔電壓比例系數K′=0.18V/格，采用讀取電壓法時的計算公式為V=0.18n′(V)；電壓比例系數K=1.8μA/格，讀取電流法計算公式是I=1.8n(μA)。全部測量數據整理成表格。

　　分析表格可以判定②為基極，并且被測管屬于PNP型。下面進一步識別E、C電極，同時檢查管子的放大能力。首先將黑表筆接①，紅表筆接③，并用兩手分別捏?、佟ⅱ蹆赡_，電阻值為450kΩ；當用舌舔基極時，可以觀察到表針向右側作大幅度偏轉，指于35kΩ處。然后交換兩支表筆的位置，再用舌舔基極時，發現表針不動。由此判定：①為發射極，③為集電極，并且此管的放大能力很強。穿透電流ICEO=9μA。

　　注意事項：不宜用R×1k檔檢查達林頓管的放大能力。因該檔電池電壓僅1.5V，很難使管子進入放大區工作。測量時不得用手摸住管殼。
