逆變器電路大全：

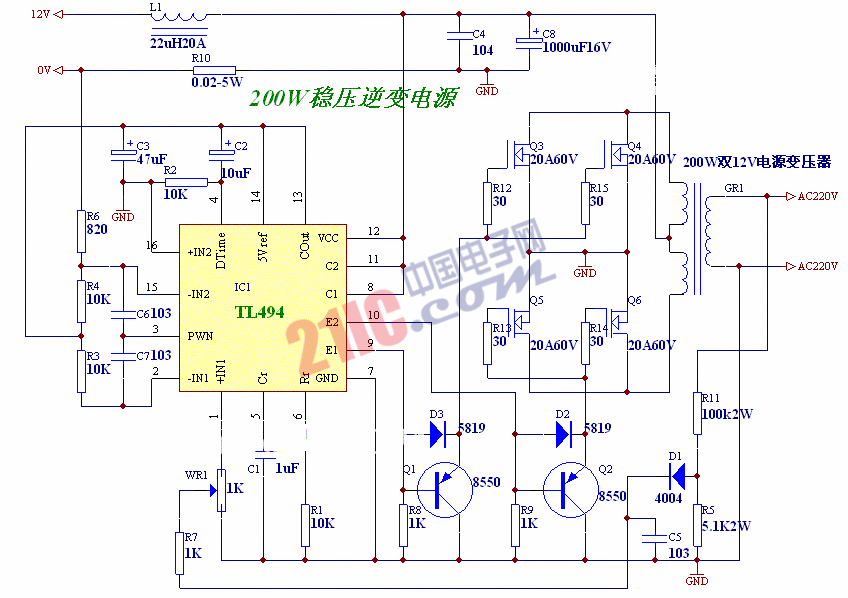

200W穩壓逆變電源電路

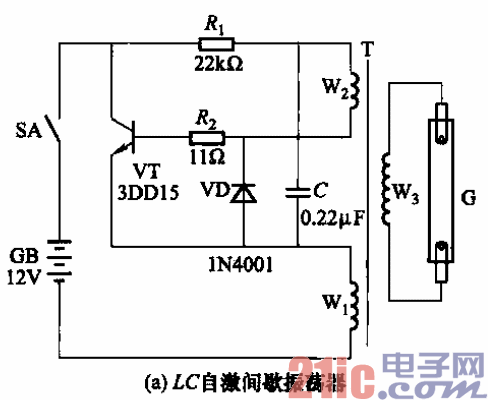

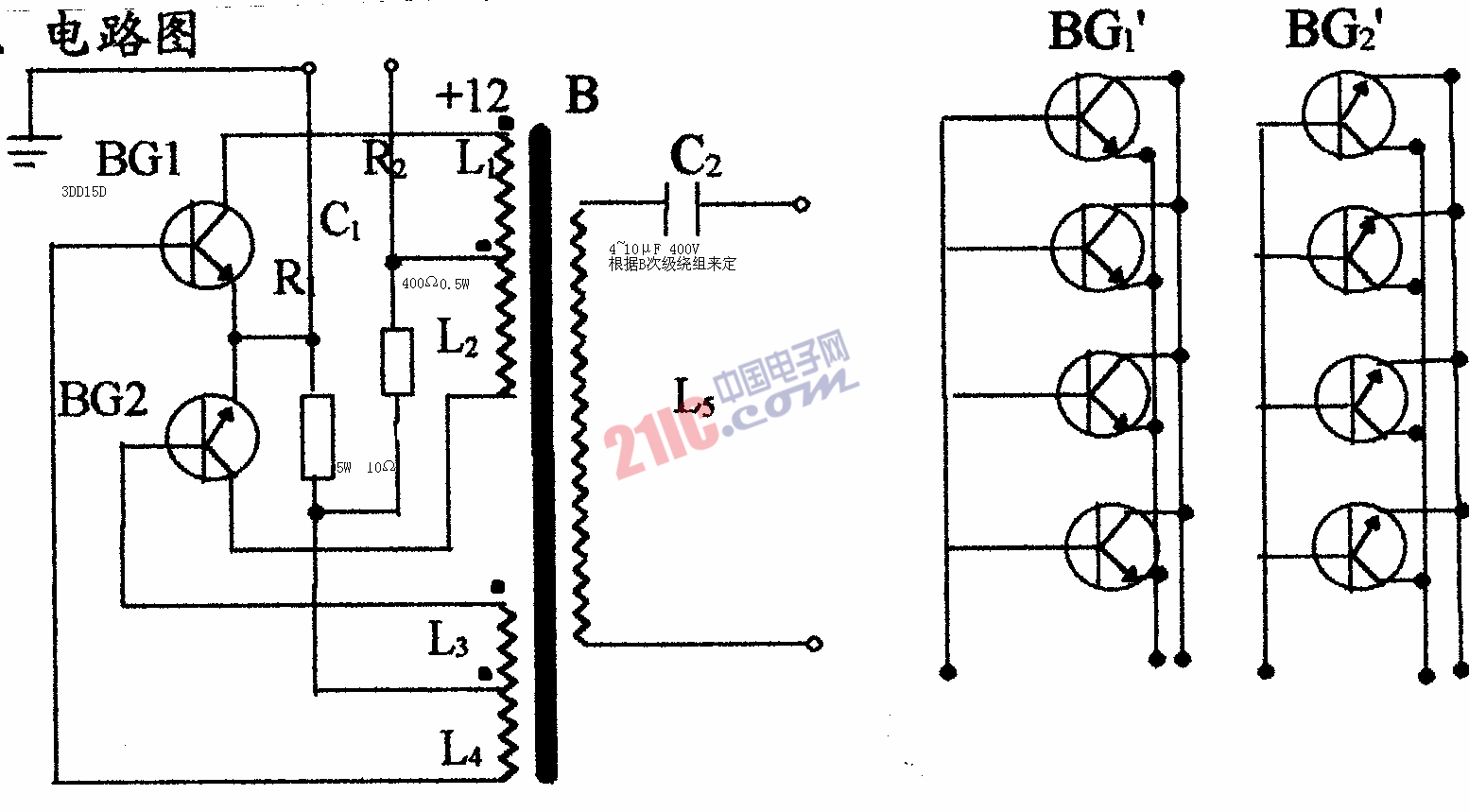

為自激式晶體管逆變器電路。這幾種逆變器性能較好，又較圖2-122簡單，可
供8～40W熒光燈使用。當電源電壓在土20%范圍內變化時，它能穩定地工作。

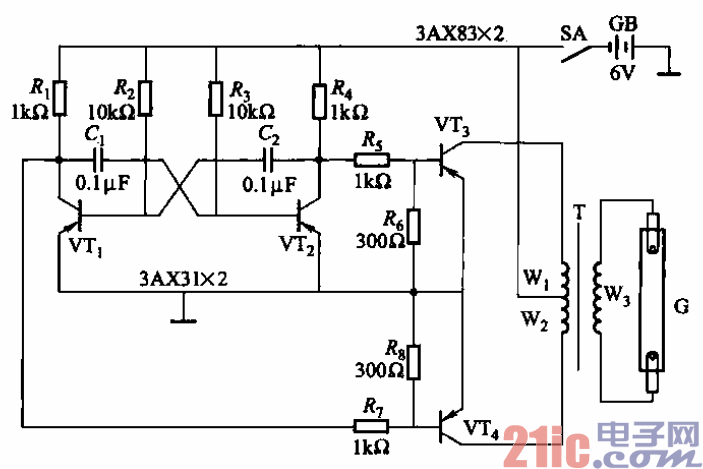

為他激式晶體管逆變器電路，可供
8～40W熒光燈使用。由三極管VTi、VTz和電容Cl、c2等組成自激多諧振蕩器，為三極
管VT3、VT4提供激勵電流。這種電路能克服圖2-121電路的缺點，頻率與信號幅度可以
改變多諧振蕩器的R、C參數，加以調節。按圖2-122所示元件參數，可供8W熒光燈使用。
    電阻Rs、Ra與R7、R8組成的分壓器，控制了VTa、VT4的輸入信號幅度i Ra與R8
還可改善輸出管的穩定性，避免溫度升高時管子穿透電流劇增的惡性循環。

為他激式晶體管逆變器電路，可供
8～40W熒光燈使用。由三極管VTi、VTz和電容Cl、c2等組成自激多諧振蕩器，為三極
管VT3、VT4提供激勵電流。這種電路能克服圖2-121電路的缺點，頻率與信號幅度可以
改變多諧振蕩器的R、C參數，加以調節。按圖2-122所示元件參數，可供8W熒光燈使用。
    電阻Rs、Ra與R7、R8組成的分壓器，控制了VTa、VT4的輸入信號幅度i Ra與R8
還可改善輸出管的穩定性，避免溫度升高時管子穿透電流劇增的惡性循環。

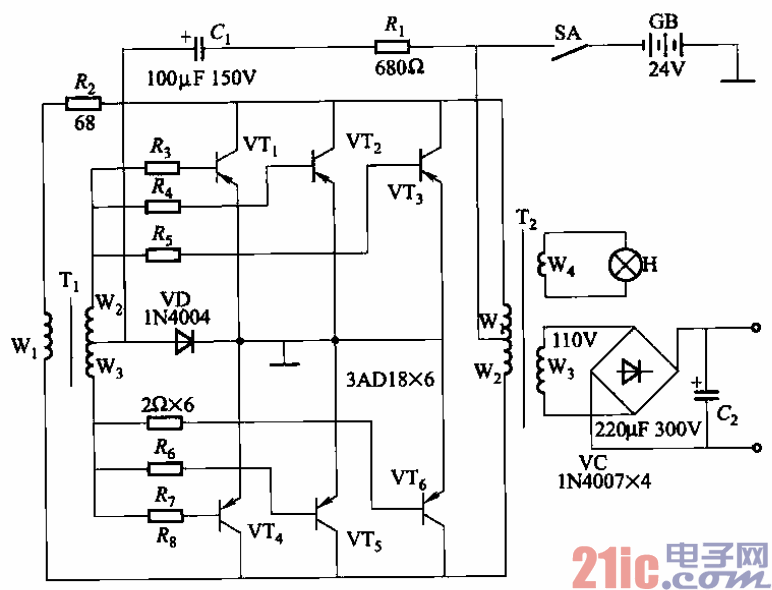

它是高頻晶體管逆變器電路，能將24V直流電變換成lkHz、
llov交流電，經整流送出IlOV直流供白熾燈使用，輸出功率約400W，效率達85%，空
載損耗約50w。該逆變器在使用過程中，如果輸出端短路，會自動停止工作，故障排除后，
再合一次開關即可重新工作。

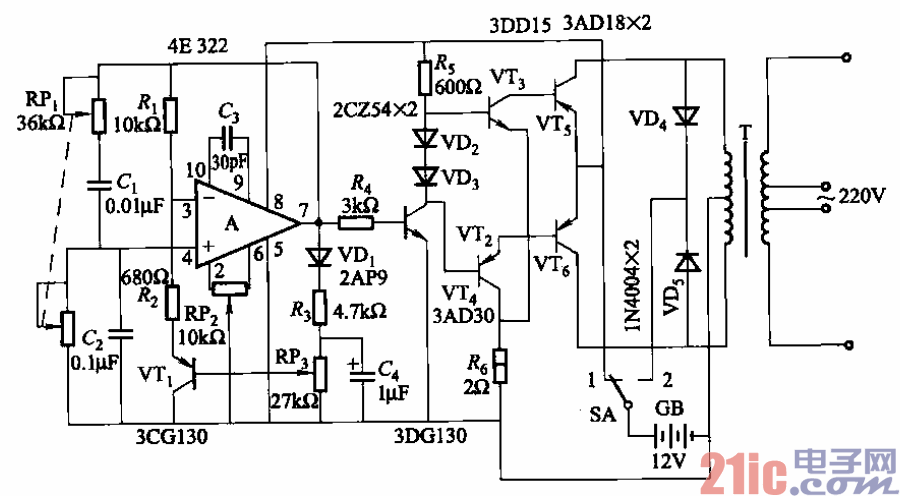

它是工頻晶體管逆變器，能將12V直流電變換成220V工頻交流
電，供白熾燈使用，輸出功率約80W。
    由電位器RPl. RPz和電容Cl、CZ組成RC串聯選頻網絡，振蕩器的頻率，—西去己。
把轉換開關SA打到“1”的位置，RC振蕩器開始工作，發出頻率為50H：的正弦波信號。
信號經三極管放大，經變壓器T耦合，輸出220V、50Hz交流電。
    當轉換開關SA打到“2”的位置時，由市電經變壓器T和二極管VD4、VDs給蓄電池
GB充電。VD4、VDs額定電流不小于10A，耐壓不小于25V。變壓器T的功率為100W。

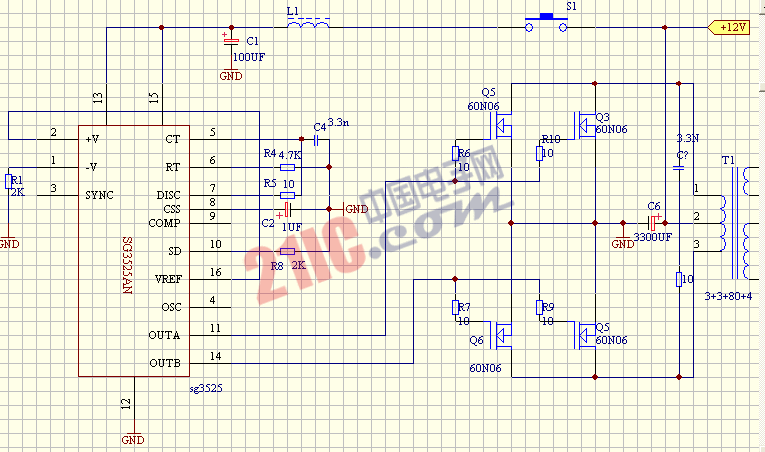

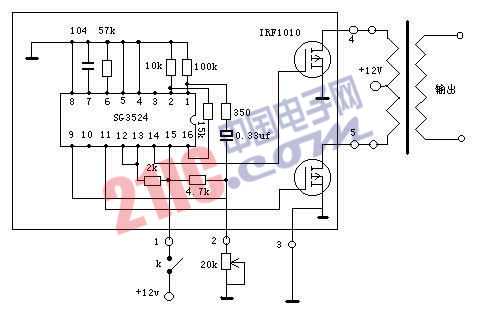

逆變器電路

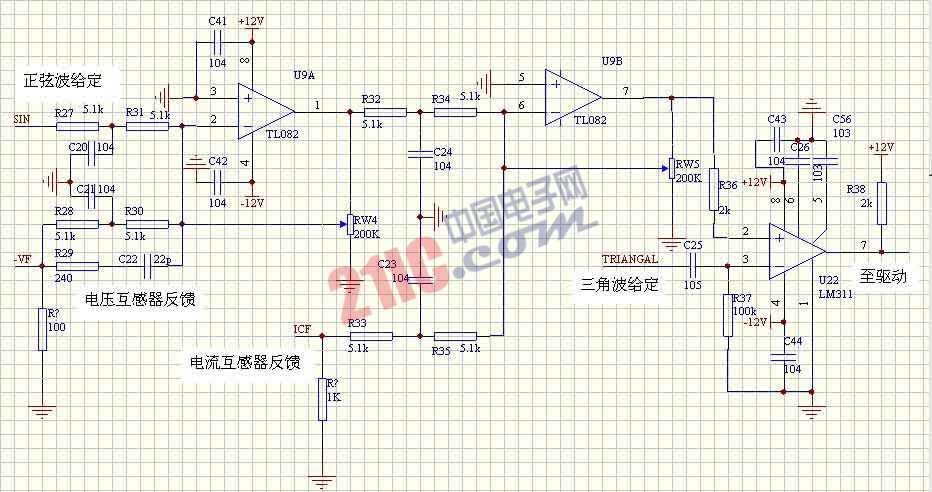

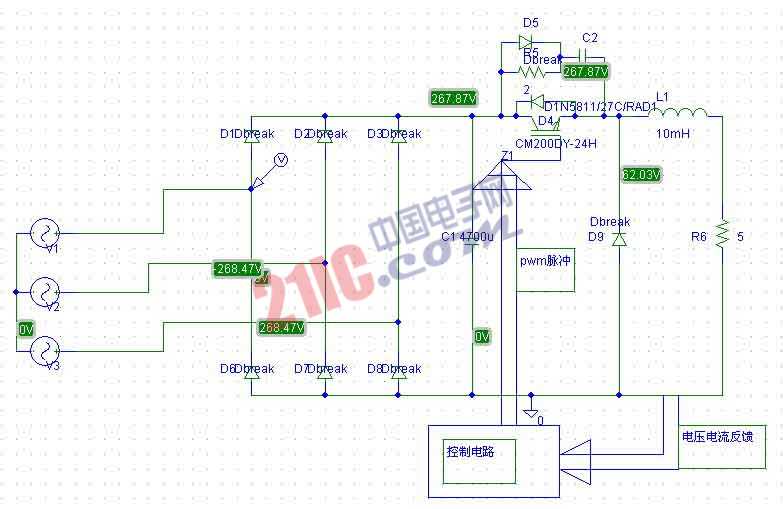

逆變器電路2

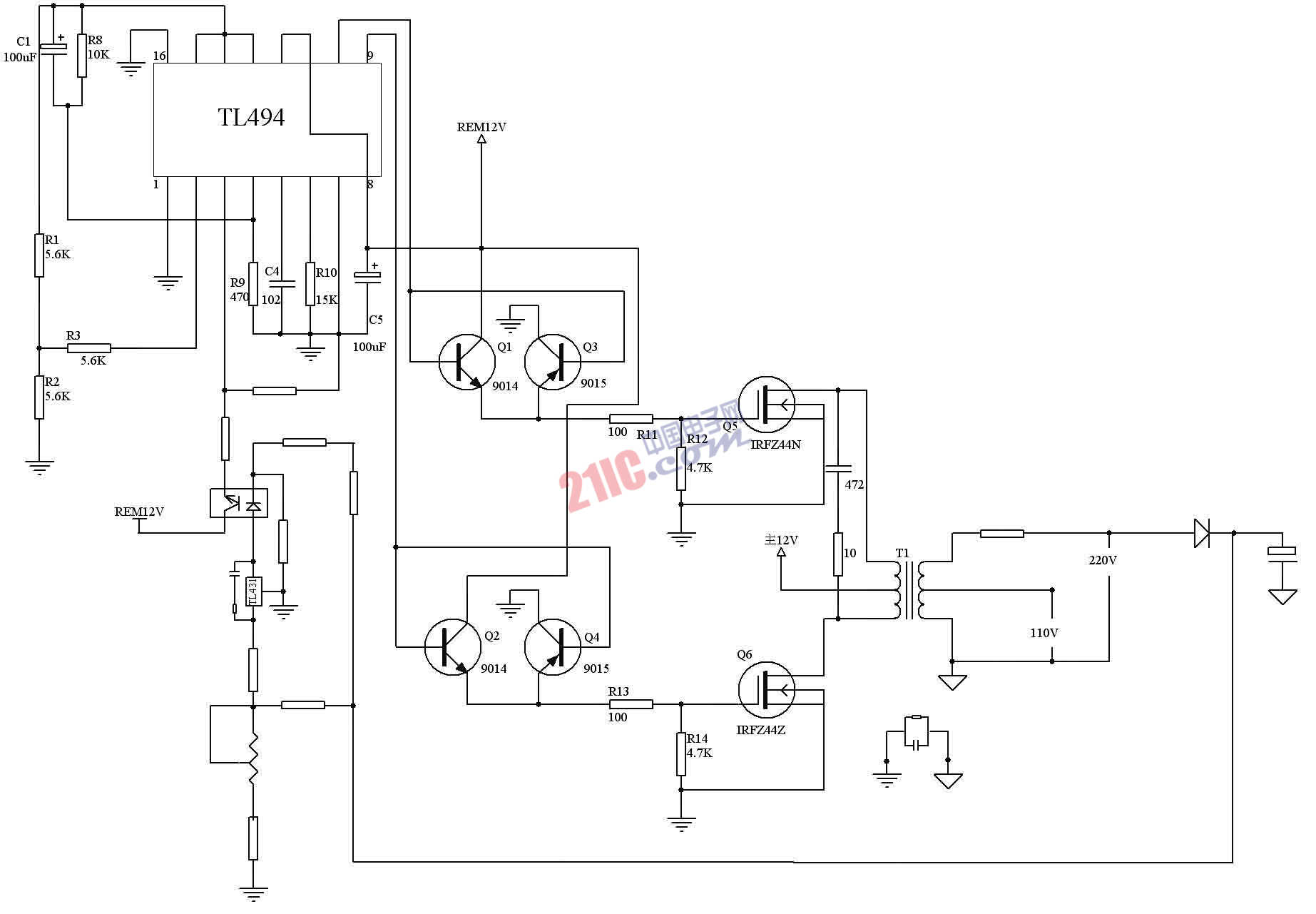

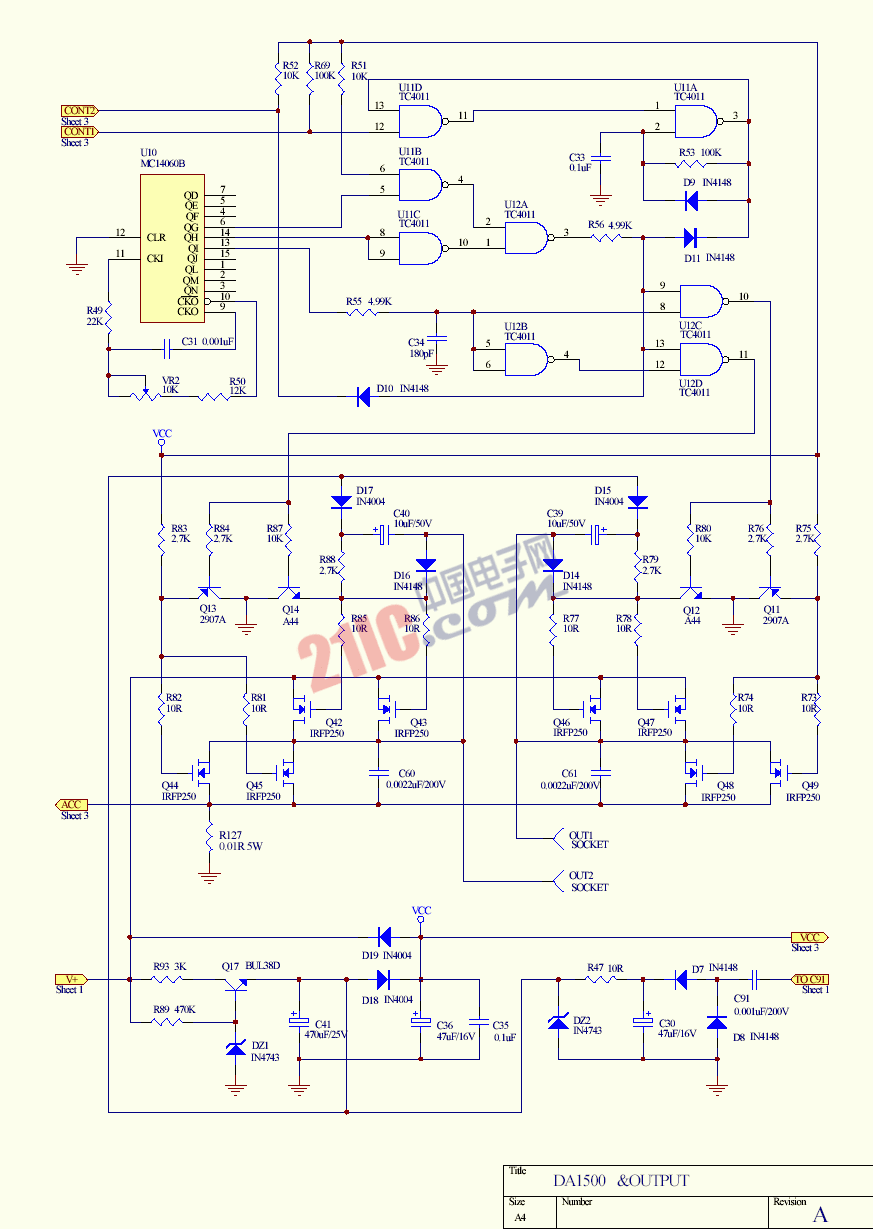

逆變器電路3

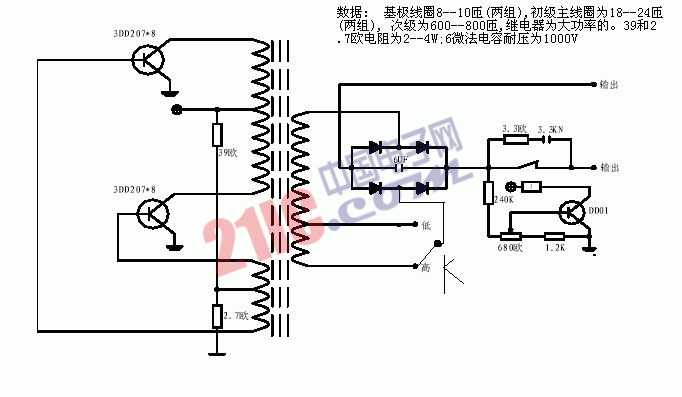

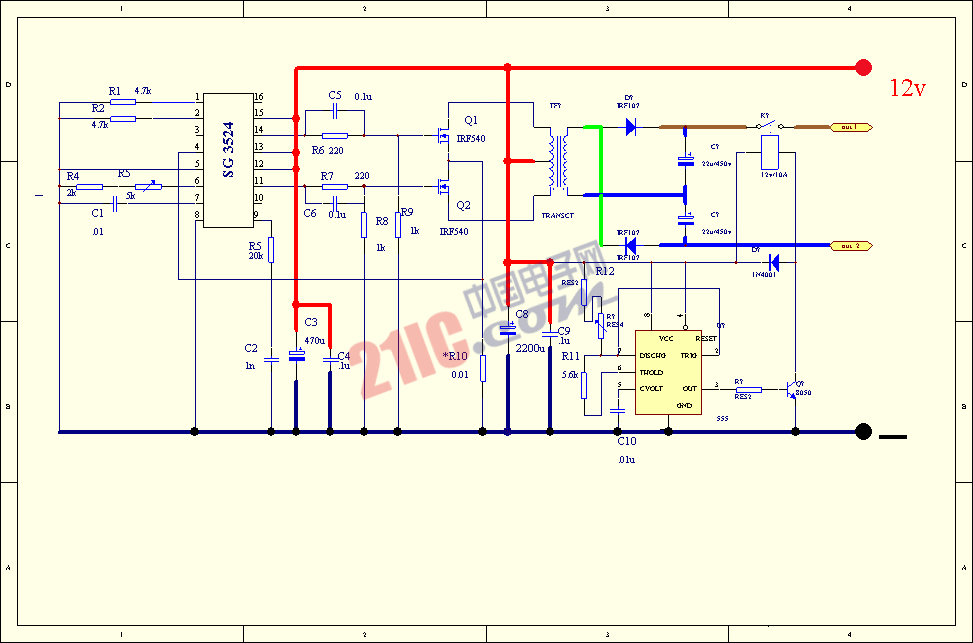

逆變器電路4

逆變器電路4

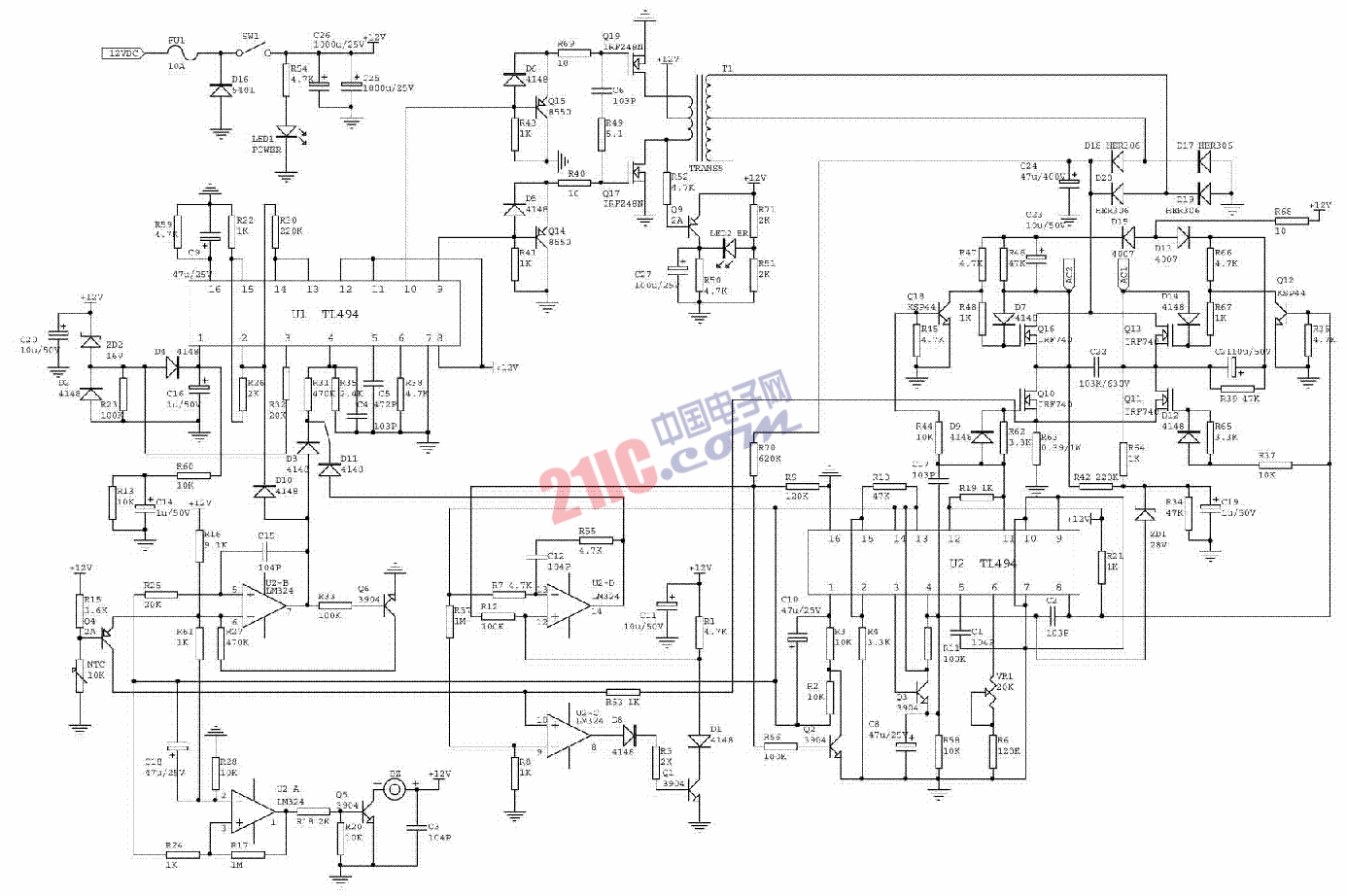

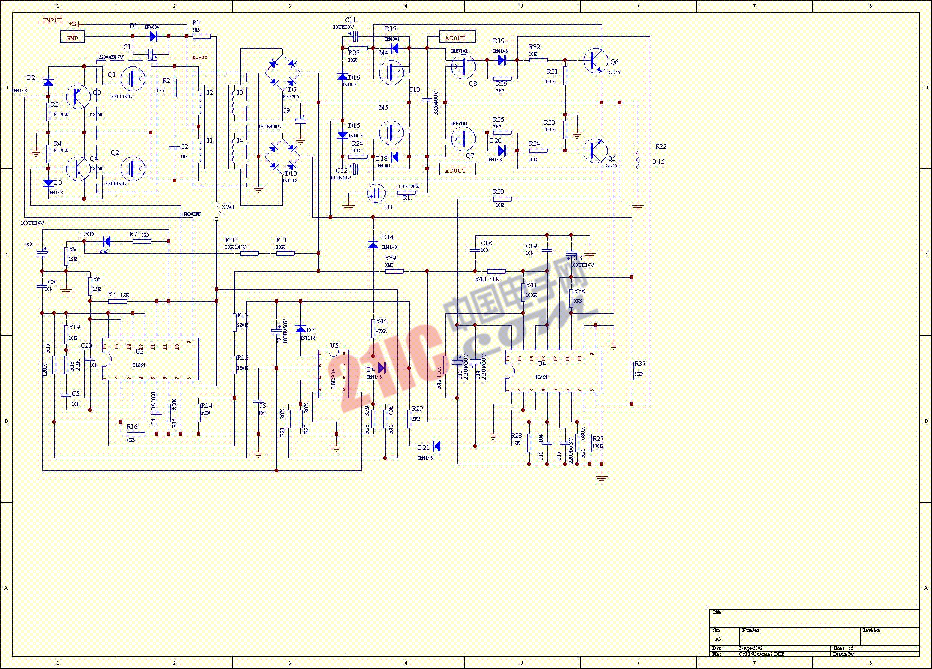

逆變器電路5

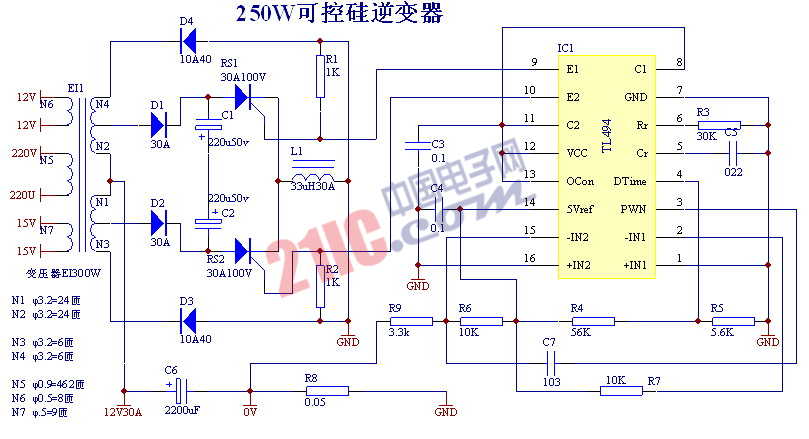

逆變器電路6

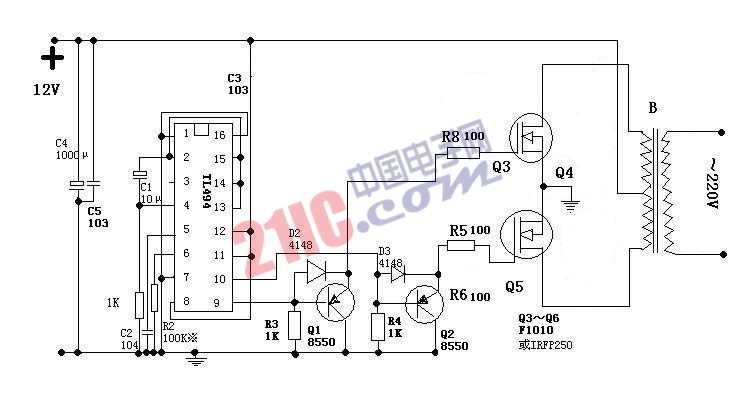

逆變器電路7

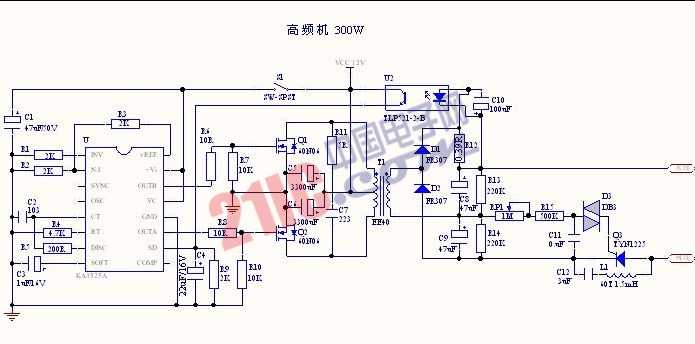

逆變器電路8
