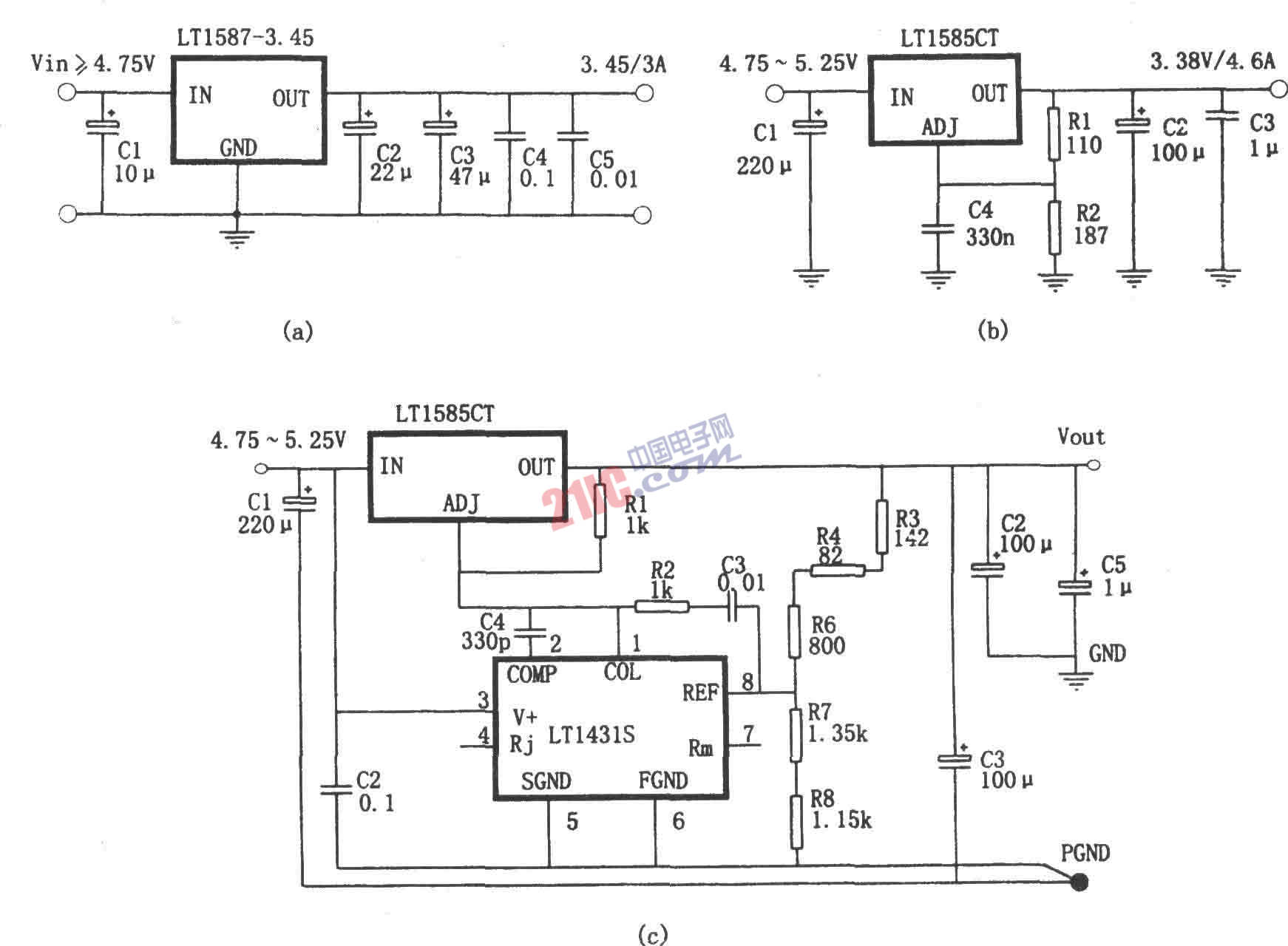

圖是采用LT1587-3.45構成的微處理機電源電路。圖是采用LT1585構成的輸出電壓可調的穩壓電源。圖是采用LT1584和LT1431構成的微機電源。LT1584、LTl585、LT1587的輸出電流為7A、4.6A、3A，是最適用于驅動微處理機的穩壓器，具有高速過度響應特性，負載調整率為0.5％，內有熱擊穿保護電路?；緫?yīng)用電路非常簡單，固定輸出電壓時，只要在輸入與輸出端各接l只電容；可調輸出電壓時，再接上用于設定輸出的2只電阻即可，輸入輸出的電容容量可非常小。

?
