現代頻率合成技術常應用間接合成法，通過鎖相環路將主振源的頻率與參考頻率源的頻率聯系起來，所需硬件設備少，可靠性高，頻率范圍寬。

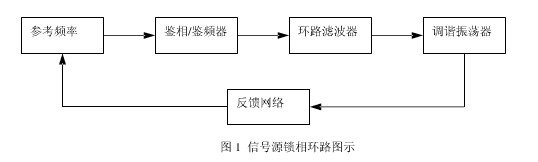

　　其核心是鎖相環路，基本原理框見圖：

　　調諧振蕩器信號進過反饋網絡之后的信號與參考頻率源的信號在鑒頻/鑒相器輸出一個影響電壓，經過環路濾波器作為調諧電壓，修正調諧振蕩器的頻率，到達穩定狀態時，兩個頻率差為零，成為相位鎖定。

　　環路濾波器是具有一定增益的低通濾波器，可以濾掉鑒相頻率及其諧波，以得到調諧振蕩器輸出頻率的最佳相位噪聲。

　　頻率

　　范圍: 9 kHz ~ 3.0 GHz

　　分辨率: 0.1 Hz

　　切換速度:

　　內部參考振蕩器

　　穩定度:

　　時基

　　參考輸出

　　頻率: 10 MHz

　　幅度: >0.35 Vrms, 50

　　連接端口: BNC陰頭

　　外參考輸入

　　頻率: 2 MHz, 5 MHz, 10 MHz

　　幅度: 0.5到2 Vrms

　　端口和輸入阻抗: 50 ; BNC陰頭

　　輸出

　　功率: -127至+13 dBm 可設置到+20 dBm

　　分辨率: 0.1 dB

　　精度: 100 kHz,-120 dBm ≤功率≤+13 dBm,

　　溫度為20 °C到30 °C

　　切換速度:

　　駐波比(典型值):

　　連接端口和阻抗: N-型50 標稱值

　　反向功率保護

　　直流電壓: ±30 V

　　射頻功率: +36 dBm 1分鐘; 反向功率保護的告警功率為+25 dBm
