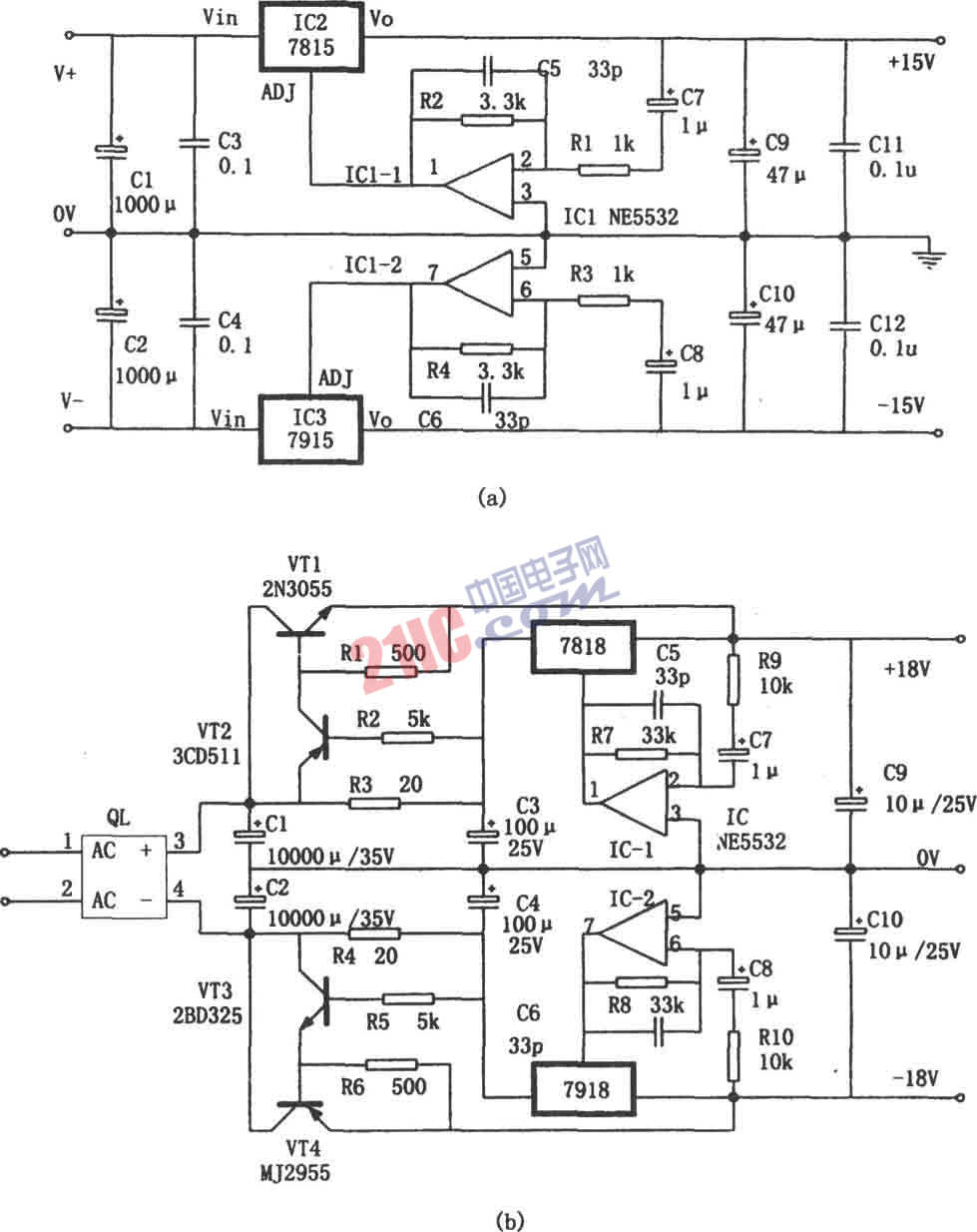

有源伺服電源是一種性能優于蓄電池的電源，特別適合于音響設備。其高頻猝發信號適應性和自身噪聲指標特別好。圖和圖為兩種實用電路。前者適用于音響設備的前置放大電路。后者適用于功率放大電路。

電路工作原理是：普通的三端穩壓器IC與高速運放搭配起來，由運放構成直流負反饋的交流放大器，對三端穩壓器輸出電壓的動態變化信號進行放大，然后控制三端穩壓器的輸出，從而使三端穩壓器的高頻特性得到大幅度的提高，改善電源的性能。這種電源有二個特殊要求：(1)運放必須是高速運算放大器。(2)三端穩壓器的輸入電壓必須高于輸出端5V以上，但不可超過三端穩壓的極限值。

?

?
