電路系統性能的穩定可靠，與選用的元器件參數、等級、質量等密切相關。設計師應針對產品應用環境以及電性能的要求，準確提出對元件參數的具體要求，包括標稱值、精度和誤差要求、穩定性要求、溫度范圍要求、安裝尺寸以及與電路性能密切相關的其它要求。因在所有的被動元件中，鋁電解電容的失效率最高，所以選型尤為重要。

　　鋁電解電容選型要點：

　　容量，耐壓，溫度范圍，元件封裝形式與尺寸

　　紋波電流、紋波電壓

　　漏電流、ESR、散逸因數、阻抗/頻率特性

　　電容壽命

　　實際需要、性能和成本等綜合考量

　　電子元件技術網通過調查工程師在鋁電解選型和應用中碰到的問題提出，要關注耐壓、容量、溫度和尺寸幾個參數，也要注意鋁電解電容對整個電路的穩定性問題。

　　鋁電解電容是以經過蝕刻的高純度鋁箔作為陽極，以浸有電解液的薄紙或布做陰極構成的極性電容器。

　　鋁電解電容器是有極性的電容器，它的正極板用鋁箔，將其浸在電解液中進行陽極氧化處理，鋁箔表面上便生成一層三氧化二鋁薄膜，其厚度一般為0.02~0.03μm。這層氧化膜便是正、負極板間的絕緣介質。電容器的負極是由電解質構成的，電解液一般由硼酸、氨水、乙二醇等組成。為了便于電容器的制造，通常是把電解質溶液浸漬在特殊的紙上，再用一條原態鋁箔與浸過電解質溶液的紙貼合在一起，這樣可以比較方便地在原態鋁箔帶上引出負極，如圖一a所示。將上述的正、負極按其中心軸卷繞，便構成了鋁電解電容器的芯子，然后將芯子放大鋁外殼封裝，便構成了鋁電解電容器。為了保持電解質溶液不泄漏、不干涸，在鋁外殼的口部用橡膠塞進行密封，如圖一b所示。

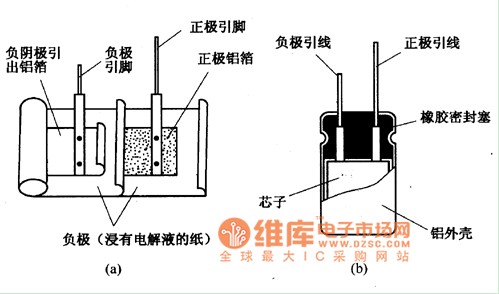

　　圖一　鋁電解電容器的構造

　　為了獲得較大的電容量且體積又要小，在正極鋁箔的一面用化學腐蝕方法形成凸凹不平的表面，使電極的表面積增大，從而使電容量增加。

　　鋁電解電容器之所以有極性，是因?yàn)檎龢O板上的氧化鋁膜具有單向?qū)щ娦裕挥性陔娙萜鞯恼龢O接電源的正極，負極接電源的負極時，氧化鋁膜才能起到絕緣介質的作用。如果將鋁電解電容器的極性接反，氧化鋁膜就變成了導體，電解電容器不但不能發揮作用，還會因有較大的電流通過，造成過熱而損壞電容器。

　　為了防止鋁電解電容器在使用時發生意外爆炸事故，一般在鋁外殼的端面壓制有溝槽式的機械薄弱環節，一旦電解電容器內部壓力過高，薄弱環節的溝槽便會開裂，進行泄壓防爆。

　　鋁電解電容器雖然有極性，但如果在結構和工藝上采用新方法，也可以制成無極性的電解電容器。

　　鋁電解電容器具有以下特點:

　　①單位體積電容量特別大，單位容量?jī)r(jià)格最低。

　?、阡X電解電容器是有極性的。

　?、劢殡姵?shù)較大，一般為7~10。

　?、苋萘空`差大，損耗大，漏電流大，且容量和損耗會隨溫度的變化而變化。

　?、莨ぷ鳒囟确秶M窄，只適合在-20℃~+50℃溫度范圍內工作。

　?、薰ぷ麟妷狠^低，一般為6.3-400V。

　　⑦價格不貴。

　　鋁電解電容器適合在直流或脈動電路中作整流、濾波和音頻旁路使用。

　　為確保產品的最高穩定度和性能,在使用鋁電解電容時,須注意以下注意事項.當您的應用設計環境或工作環境超出產品規范的限制時,請與我們聯系.如果使用條件超出產品規范的限制,可能會引起短路,開路,漏電流,甚至爆炸,燃燒。

　　使用注意事項

　　1.注意直流電解電容的正負極

　　如果正負極接反,將產生異常電流,導致電路短路,甚至損壞器件本身.如果不確定正負極性,就要使用直流雙極電解電容.直流電容不能使用在交流電路中。

　　2.在額定電壓范圍內使用

　　如果電容兩端電壓超過其額定電壓,急劇增加的漏電流將導致電容特性的惡化或器件的損毀。

　　3.在需要快速充放電的電路中不要使用電解電容

　　如果在需要快速充放電的場合使用電解電容,則電容發熱將導致電容特性惡化甚至損壞。

　　4.在額定紋波電流下使用

　　如果紋波電流超過其額定紋波電流,電容壽命將縮短,在極端情況下,其內部發熱會將其燒毀.在這種電路中,要使用高紋波類型的電解電容。

　　5.電容特性隨著操作溫度的改變

　　電解電容的特性將會隨著溫度的改變而改變.這種改變是暫時的,而且在初始溫度下,仍然保持其初始特性(如果在長時間的高溫下,其特性還沒有惡化的話).如果使用溫度超出其規定的溫度范圍,增加的漏電流將損壞電容器件.設計中,要注意諸多因素對電容溫度的影響,比如說周邊溫度的影響,設備的內部溫度的影響,電路單元中其他發熱器件的熱輻射影響,還有電容本身由于紋波電流而引起的發熱產生的影響。

　　一般情況下,標注的靜電電容是在20℃,120Hz下的值.這個值會隨著溫度的升高而增加,隨著溫度的降低而降低。

　　通常,標注的正切損耗角(tanδ)也是在20℃,120Hz下的值.這個值隨著周邊溫度的升高而降低,隨著周邊溫度的降低而升高。

　　漏電流隨著溫度的升高而增加,隨著溫度的降低而減少。

　　6.電容特性隨著頻率的變化

　　當工作頻率改變是,電解電容的特性會隨之改變。

　　通常,電解電容的值是20℃,120Hz下的值.該值隨著頻率的增加而增加。

　　同樣,正切損耗角(tanδ)也是20℃,120Hz下的值,隨著頻率的增加而增加。

　　特性阻抗通常是20℃,100Hz下的值.它將隨著頻率的降低而增加。

　　7.鋁電解電容的壽命

　　當鋁電解電容的特性惡化到致其失效時,它的壽命也就終止了.溫度和紋波電壓是影響其壽命的兩個重要因素。

　　8.存儲過程中鋁電解電容特性的改變。

　　在經過長時間的存儲之后,無論是否裝配在設備中,鋁電解電容的的漏電流都會增加.當周圍溫度較高時,這種趨勢更為顯著.如果電容在常溫下存儲時間超過兩年(高溫下時間更短),漏電流有所增加,推薦加電壓存儲.考慮到初始增流的影響,推薦在設備中采用額外的保護電路。

　　9.電容器和陰極引出端間的絕緣

　　電容器和陰極引出端是通過電解液連接在一起的,電解液的阻值又是不確定的.所以,如果需要完全絕緣,須要在裝配時加上一個絕緣器。

　　10.PCB板立式電容的非接線端(附加的引出端)。

　　由于NC端沒有絕緣,它應被裝配在與電路其他器件電氣隔離的地方。

　　11.外部套筒

　　如果在有機溶液中浸過后又曝露在高溫之中,覆蓋在電容器表面的套筒可能會破裂.鋁電解電容的外部材料通常采用聚氯乙烯材料,但是,這層套筒僅僅只是用于標注指示目的而非用于絕緣。

　　12.特殊的工作環境

　　如果在含有高密度鹵素化合物氣體以及在PCB板的清潔中使用,鋁電解電容將逐漸顯示出腐蝕性.在PCB清潔這種情況中,請事先與我們聯系.在特性環境中使用時,也請與我們聯系。

　　13.根據電容pin間距調整PCB板的孔間距

　　根據電容pin間距調整PCB板的孔間距(目錄中的"F"距離).要注意短路,斷路以及漏電流的增加.由于孔間距和pin間距的差距,可能會給引線端承擔較多壓力。

　　14.帶壓力閥的電容器

　　(1)當電容兩端加上反向電壓或正向電壓過大時,電容內部壓力會增大.為了防止電容爆炸,電容器的一部分被做得很薄以具有壓力閥的功能.一旦電容被當作壓力閥工作而損毀,就需要更換電容.因?yàn)檫@個壓力閥損毀是不能恢復的。

　　(2)當你使用一個具有壓力閥功能的電容時,要保證壓力閥的上方有足夠的空間以防止干擾.空間要求如下所示：電容直徑：18 20-35 40 50所需空間：2.0 3.0 4.0 5.0 15。兩層板當在兩層板上使用電解電容時,注意裝配電容的地方,其下方不能有走線.否則,可能導致短路故障。

　　16.電容器的連接

　　當有一個或多個電容并行連接時,要考慮其電流均衡。

　　當有2個或多個電容串聯時,要考慮其電壓的均衡,并加上一個并聯電阻。

　　優點

　　·容量大

　　·耐壓高

　　·價格便宜

　　缺點

　　·漏電流大

　　·誤差大

　　·穩定性差

　　·壽命隨溫度的升高下降很快
