1、接口特性：接口兼容EIA/TIA的RS-232C、RS-485/RS-422標準。

　　2、電氣接口：RS-232C接口DB9孔型連接器

　　RS-485/RS-422接口孔型連接器

　　3、傳輸介質：雙絞線或屏蔽線

　　4、工作方式：異步半雙工或異步全雙工

　　5、信號指示：三個信號指示燈TXD/RXD/PWR

　　6、隔離度：隔離電壓3500VRMS? 500VDC連接

　　7、傳輸速率：115.2K BPS到1.2KM

　　38.4KBPS到2.4KM

　　600BPS到5KM

　　8、傳輸距離：0-5公里。

　　1．模擬量隔離轉換器

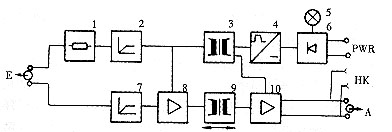

　　由于現場DAS系統實際采用德國西門子公司AS235電站專用控制系統，因此我們選用大連達西公司推薦的德國AHMS/TV271模擬量隔離轉換器，其原理框圖如圖1所示。

　　其主要性能及特點：

　　1－通訊電阻；2－阻幅器；3－電源轉換器；4－交流轉換器；

　　5－綠燈（供電電源）；6－整流器；7－限幅器；8－輸入放大器；

　　9－信號轉換器；10－輸出放大器；HK－通訊插孔；E－輸入信號；

　　A－輸出信號；PWR－供電電流。

　　圖1　模擬量隔轉換器原理圖

　?。?）可實現輸入與輸出之間的信號隔離、輸入與供電電源之間的隔離、輸出與供電電源之間的隔離，最大程度地防止強電信號的串入。

　　（2）精度高，負載能力大，隔離能力強，最大可隔離交流電壓1500V。

　　（3）在隔離器前面板上通過電源指示燈、模件故障報警燈及測量通道實時反映是否串入強電信號。

　?。?）可向兩線制變送器供電（24VDC），具有一定的抗RFI/EMI（無線射頻/電磁干擾）能力。

　?。?）信號隔離形式多樣，我們主要選用輸入4～20mA直流信號、輸出4～20mA及0～10V直流信號。

　　同時根據現場實際，又選擇了部分非供電方式模擬量隔離轉換器，其工作原理參照供電方式隔離轉換器。

　　2．開關量隔離轉換器

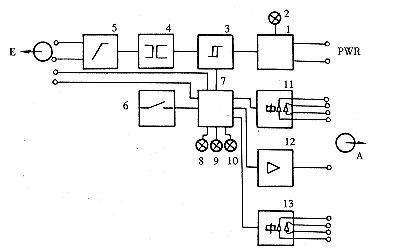

　　開關量隔離轉換器選用AHTS920型雙通道隔離轉換器，工作原理如圖2所示。

　　1－穩壓器；2－綠燈（電源指示）；3－電氣隔離；4－比較器；5－限幅單元；

　　6－切換開關；7－控制邏輯；8－紅燈（故障燈）；9－黃燈（輸入指示）；

　　10－黃燈（輸出指示）；11－繼電氣（輸出）；12－輸出信號（電氣信號）；

　　13－警繼電器（故障信號）；E－輸入信號；A－輸出信號；PWR－供電電源。

　　圖2　開關量隔離轉換器工作原理圖

　　其主要性能及特點

　?。?）可實現輸入與輸出之間的信號隔離、輸入與供電電源之間的隔離、輸出與供電電源之間的隔離，最大程度防止強電信號的串入。

　?。?）精度高，負載能力大，隔離能力強，最大可隔離交流電壓1500V。

　?。?）采用繼電器輸出，觸點電壓ACmax250V/4　A，DCmax200V/90W。

　　（4）在隔離器前面板上通過電源指示燈、信號故障報警燈及輸入/輸出信號狀態燈實時反映是否串入強電信號。

　　1、數據通信失敗

　　檢查接口連接是否正確、檢查供電電壓及極性是否正確、檢查設備的接口類型與接口轉換器的是否存在正確的轉換模式上。

　　2、數據丟失或錯誤

　　檢查數據通信設備兩端數據速率、格式是否一致。

　　1．安裝

　　隔離轉換器安裝在現場信號進入DAS系統之前，因此對于模擬量信號、模擬量隔離轉換器輸入輸出電纜均采用軟屏蔽電纜，以消除外來電磁干擾。隔離器工作電源為直流24V，采用雙路穩壓電源互為備用，穩壓電源入口電壓采用從不同電源段送來的兩路交流電源。

　　2．應用效果

　　在3號機組大修中，完成了隔離轉換器系統改造并隨機組運行，隔離轉換器系統運行正常，模擬量信號采集模件、開關量信號采集模件至今未發生因模件串入強電而導致?lián)p壞，這就證明光電隔離轉換器在電廠數據采集系統中應用效果良好。
