薄膜鉑電阻的構成

• 　　薄膜鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成，有雙支和單支元件兩種規格，雙支鉑電阻可以同時輸出兩組相同電阻信號供使用。安裝固定裝置有固定螺紋、活動法蘭盤、固定安裝法蘭盤和帶固定螺栓錐形保護管裝置等形式。

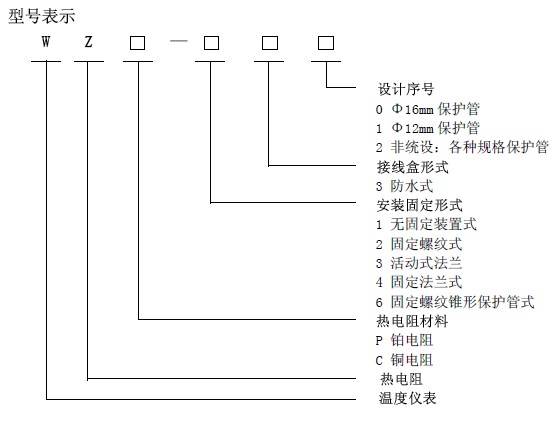

薄膜鉑電阻的型號釋義

薄膜鉑電阻的相關參數

• 　　技術指標?? 名稱? 分度號? 測溫范圍?? ℃??? 精度等級? 誤差Δt ℃

  　　薄膜鉑電阻??? Pt100? Pt500? Pt1000 -200～600 1/3DIN ±(0.10+0.0017| t | )

  　　A級???? ±(0.15±0.002 | t | )

  　　B級???? ±(0.30±0.005 | t | )

  　　公稱壓力

  　　一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍，實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

  　　熱響應時間

  　　在溫度出現階躍變化時，薄膜鉑電阻的輸出變化至量程變化的50[%]所需要的時間稱為熱響應時間，用τ0.5表示。

  　　薄膜鉑電阻絕緣電阻

  　　常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80[%]，常溫絕緣電阻值應大于100MΩ。

  　　薄膜鉑電阻允許通過電流

  　　通過薄膜鉑電阻的測量電流最大不應超過1mA 。

薄膜鉑電阻的特點及應用

• 　　薄膜鉑電阻具有精度高，穩定性好，可靠性強，產品壽命長等優點,適用于工業自動化測量及各種實驗儀器儀表。
