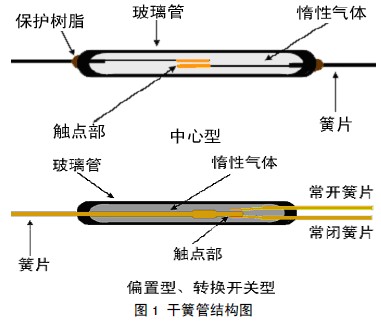

干簧管又稱簧片開關或磁簧開關，它是由WesternElectric 公司在1940 年發明的一種氣密式密封的磁控機械開關，可以作為磁接近開關或者繼電器使用，比一般機械開關體積小、速度高、工作壽命長，與電子開關相比，它又有抗負載沖擊能力強的特點，工作可靠性很高。干簧管的結構一般有兩種，具體如圖1 所示。干簧管內部由一對由磁性材料制造的彈性磁簧組成，磁簧密封于充有惰性氣體的玻璃管中，磁簧端面互迭，但留有一條細間隙。磁簧端面觸點鍍有一層貴金屬銠或釕，使開關性能穩定并延長使用壽命。

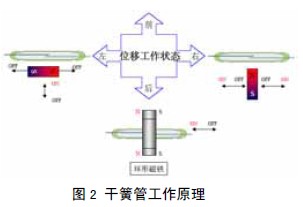

　　干簧管的工作原理如圖2 所示。在無磁場作用時，玻璃管中的兩個簧片是分開的。當有磁性物質靠近玻璃管時，在磁場磁力線的作用下，管內的兩個簧片被磁化而互相吸引接觸，使兩個引腳所接的電路連通。外磁力消失后，兩個簧片由于本身的彈性而分開，線路也就斷開了。在實際運應用中，通常使用永久磁鐵控制這兩根金屬片的接通與否，所以又被稱為“磁控管”。

　　1）高可靠性：一般繼電器的故障率制定為50ppm，因此為滿足這個要求，干簧開關的質量水平要比50ppm 的要求高得多?？傻侥壳盀橹梗形从腥魏我粋€(gè)機電器件能夠達

　　到這樣的質量水平。

　　2）高安全性：干簧管開關具有優良的絕緣性能。這種開關的絕緣電阻最高可達1015Ω，也就是其漏電流可以達到10-15A 的水平。這樣特低的漏電水平在醫療電子設備中有著廣泛的應用，比如插入人體的探針或心臟起博器，因?yàn)檫@些設備要求不能有任何漏電流接近心臟，即使微安或亞微安的電流就能改變心臟關鍵部位的電學性能。

　　3）高適應性：干簧傳感器是密封的，由于干簧管的開關組件被氣密式密封于一惰性氣體中，因此它不會與外界環境接觸，所以幾乎能工作于任何環境而對濕度不敏感、不受外界空氣干擾等；同時干簧管對環境溫度沒有特殊的要求，具有很廣的溫度適應能力：典型的工作溫度范圍可以從-50℃到+150℃，且無需特別的附加條件、限制或費用。

　　4）超長壽命：因?yàn)楦苫晒苁菬o(wú)磨損組件，沒有采用滑動組件，所以不會出現金屬疲勞現象，確保實際上無極限的機械使用壽命。同時，由于其用惰性貴金屬銠做成的觸點，熔點高，能夠減少電弧發電對觸點表面的損耗，因此更能耐磨損，能維持更長的工作壽命。一般的干簧管在低級負載（在10mA 時低于5V 及更低）下工作次數可達百萬次(OKI 系列干簧管的壽命一般保證在1 億次以上)。這相當于半導體微細加工器件的數字。

　　5）結構緊湊、體積微小：干簧管能夠安裝在有限的空間，很適用于微型化設備。目前干簧管的最小尺寸已經達到Ф2.0×11.0mm。

　　6）優越的電性能：干簧開關具有一系列優異的電性能，比如其觸頭在導通時有極低的導通電阻，典型值低到50mΩ；其直接開關信號范圍可以從幾納伏到上千伏，電流從飛安到安，頻率從直流到6GHz 等。

　　7）高速度操作：由于每一可動組件只具有非常小的重量，因此操作速度很高，使干簧管成為能用于晶體管電路或集成電路的一種組件。

　　我國目前盡管有生產干簧管的廠家，但是密封干簧管的玻璃一般采用的是DB－404 鉑組電真空玻璃，這種玻璃在應用上已不能滿足實際的需要。這一方面是由于該種玻璃組成中含有近30[%]的鉛，而含鉛玻璃在電子領域的應用已被歐盟RoSH 指令明確禁止；另一方面在于這種玻璃無法滿足紅外封接的性能要求。所以，目前我國干簧管用電真空玻璃嚴重依賴于進口，然而，進口的玻璃材料由于其熱膨脹系數與國內的鐵鎳合金絲的膨脹系數不完全一致(如德國肖特公司的干簧管玻璃的熱膨脹系數無一例外為8.7～8.9×10-7/℃)，經常導致產品的漏氣和破壞，嚴重阻礙了我國干簧繼電器的發展。

　　因此，我國在干簧繼電器的開發應用以及組成材料的研究方面相比國外還有較大的差距，而研究干簧管所需的電真空玻璃成為其中的關鍵，最新文獻表明，中南大學材料科學與工程學院已經在干簧管所用材料方面有了很大突破[6-7]，目前所研制的材料已提交相關廠家進行產品試制。

　　干簧繼電器由于其獨特的一系列優點使得其具有非常廣泛的用途，隨著微電子技術的不斷發展，對干簧繼電器的要求也越來越苛刻，不含鉛等有毒物質、超小型、高可靠性的繼電器將成為市場新寵。
