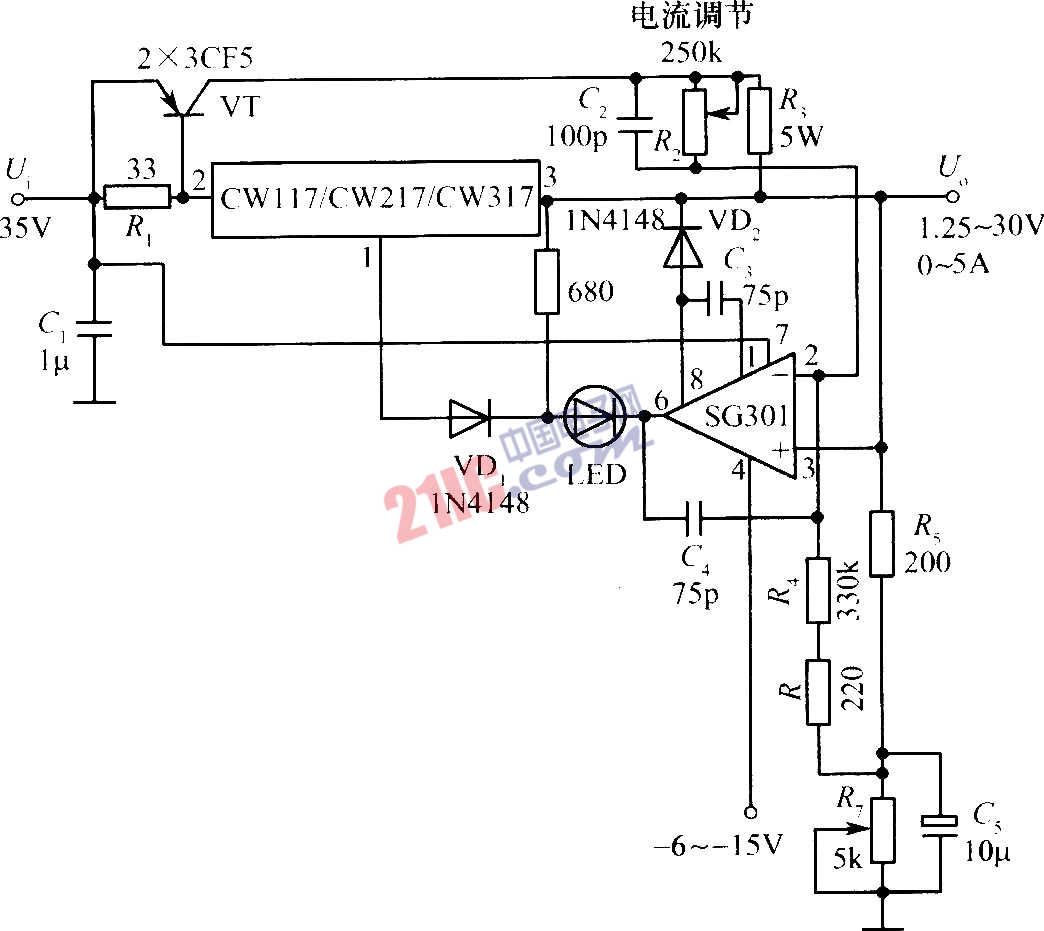

如圖是一個恒壓／匣流電源的原理圖。它由擴展電流、恒壓和恒流三部分組成。兩只功率晶體管3CF5并聯作為擴流管；電阻R3是限流電阻；R2是電流調節電位器；R是電壓調節電位器。該電源的工作原理與大電流集成穩壓電源和恒流源相同，可提供1.25～30V的穩壓輸出和0～5A的恒流輸出。
?
?
