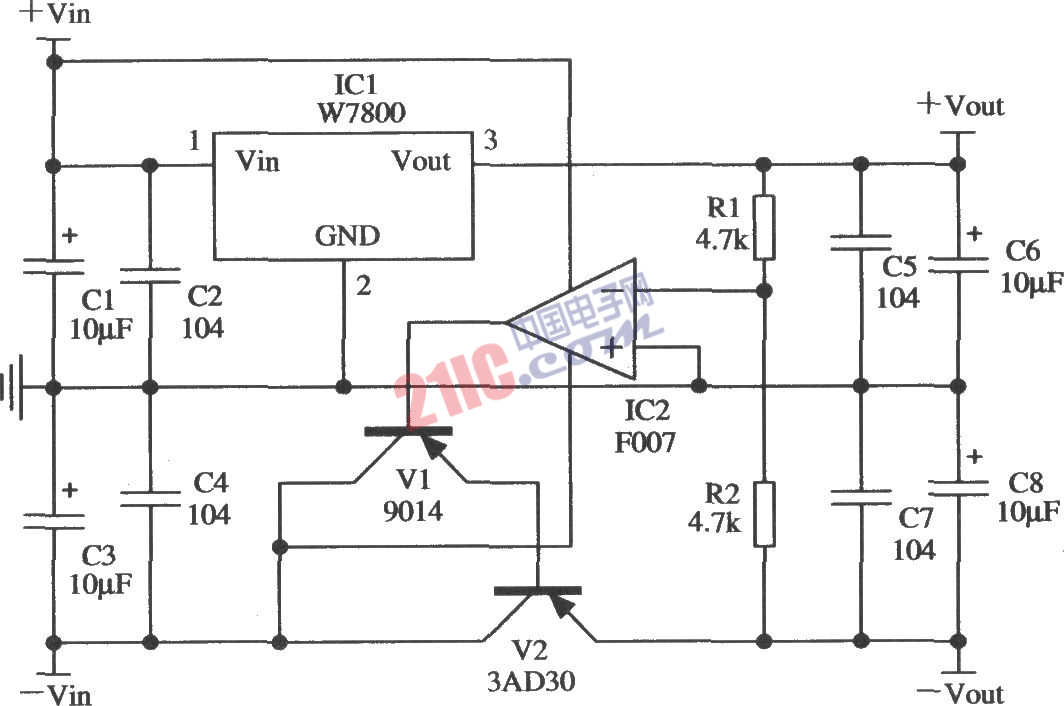

如圖所示是用W7800正集成穩壓器和F007運算放大器組成的跟蹤式穩壓電源的應用電路。在有些使用正、負電源的場合，需用負電源跟蹤正電源的變化。圖中用W7800 做正電源，用運算放大器和功率管組成可跟蹤的負電源。圖中用兩只完全相同(精度要高)的4.7 kΩ電阻，將F007的輸入端電位控制在零電平，而用F007的輸出端去控制負電源回路中的調整管，以保持負輸出對正輸出的跟蹤。F007運放的電源采用正、負的輸入電壓源。
?
?
