石英晶體振蕩器的種類

• 　　1．按精度分類? 石英晶體振蕩器按精度（或頻率穩定度）可分為普通石英晶體振蕩器，精密石英晶體振蕩器、中精密石英晶體振蕩器和高精密石英晶體振蕩器。

  　　2．按封裝結構及外形分類? 石英晶體振蕩器按封裝結構及外形可分為金屬外殼晶體振蕩器、玻璃外殼晶體振蕩器、膠木殼晶體振蕩器和塑料外殼晶體振蕩器。金屬外殼封裝的石英晶體振蕩器又有錫焊、冷壓焊和電阻焊三種。

  　　3．按引出電極數目分類? 石英晶體振蕩器按引出電極數目可分為雙電極（二端）型晶體振蕩器、三電極（三端）型晶體振蕩器和四電極（四端）型晶體振蕩器。

  　　4．按用途分類? 石英晶體振蕩器按用途可分為彩色電視機用晶體振蕩器、影碟機用晶體振蕩器、無線通信用晶體振蕩器、電子鐘表用晶體振蕩器等多種類型。

  　　5．按基本諧振電路分類? 石英晶體振蕩器按基本諧振電路可分為并聯晶體振蕩器和串聯晶體振蕩器兩種類型。

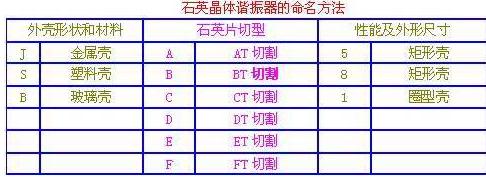

石英晶體諧振器的命名方法

石英晶體振蕩器的主要參數

• 　　石英晶體振蕩器的主要參數有標稱頻率、負載電容、激勵電平、工作溫度范圍及溫度頻差等。

  　　1．標稱頻率? 標稱頻率是指石英晶體振蕩器的振蕩頻率，它與負載電容的容量值有關。

  　　2．負載電容? 負載電容是指與石英晶體振蕩器各引腳相關聯的總有效電容（包括應用電路內部與外圍各電容）之和。負載電容常用的標準值有16PF、20PF、30PF、50PF、100PF。

  　　3．激勵電平? 激勵電平是指石英晶體振蕩器工作時所消耗的有效功率。該值決定電路工作頻率的確良穩定程度。激勵電平常用的標準值有0.1 mW、0.5 mW、1 mW、2 mW、4 mW。

  　　4．工作溫度范圍? 工作溫度范圍是指石英晶體振蕩器正常工作時所允許的最低溫度至最高溫度（環境溫度）。

  　　5．溫度頻差? 溫度頻差是指石英晶體振蕩器在工作溫度范圍內的工作頻率相對于基準溫度下工作頻率的最大偏離值，它用來反映石英晶體振蕩器的頻率溫度特性。

石英晶體振蕩器的結構原理

• 　　石英晶體振蕩器一般由外殼、晶片、支架、電極板、引線等組成。外殼材料有金屬、玻璃、膠木、塑料等，外形有圓柱形、管形、長方形、正方形等多種。

  　　晶片是從一塊晶體上按一定的方位角切下的薄片，可以是圓形或正方形，矩形等。按切割晶片的方位不同，可將晶片分為AT、BT、CT、DT、X、Y等多種切型。不同切型的晶片其特性也不盡相同，尤其是頻率溫度特性相差較大。

  　　晶片的兩個對應表面上涂敷銀層，由晶片支架固定并引出電極。晶片支架分為焊線式和夾緊式兩種。通常，中、低頻晶體振蕩器采用焊線式晶片支架，而高頻晶體振蕩器采用夾緊式晶片支架。

  　　石英晶體振蕩器的工作原理基于晶片的壓電效應（晶片兩面加上不同極性的電壓時，晶片的幾何尺寸將壓縮或伸張，此現象即為壓電效應）。當晶片兩面加上交變電壓時，晶片將隨著交變信號的變化而產生機械振動。當交變電壓的頻率與晶片的固有頻率（只與晶片幾何尺寸相關）相同時，機械振動最強，電路中的電流也最大，這即是晶體諧振特性。
