煙霧傳感器技術參數

• 　　主體外形尺寸 17 ×13.5mm (高×外直徑)

  　　重量 9g

  　　額定電壓 直流電源5.0v

  　　檢測范圍 0~40 cm左右（傳感器的檢測部分接觸到煙霧，煙霧越濃檢測范圍越大）

  　　返回值 160~220（檢測到煙霧值變大,煙霧越濃值越大）

  　　狀態指示方式 紅色指示燈（指示傳感器有沒有正常工作）

  　　安裝方式 單顆?3螺絲安裝

  　　線長 18.6cm±0.2cm（有效距離）

  　　連接方式 單條3芯排線，2510型3腳插頭，插頭標“1”孔為地，中間孔為電源，右邊孔為信號

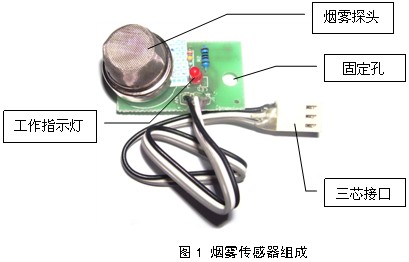

煙霧傳感器組成

煙霧傳感器使用方法

• 　　煙霧傳感器是模擬傳感器，接在8位主板（A2-A6）模擬口跟擴展板的（A16-A31）模擬口。使用前先預熱1—5分鐘（開機1-5分鐘后使用）。在無煙的房間內，煙霧傳感器測試的返回值大概在75左右。例如：你可以點支香煙，距離煙霧50公分左右時，煙霧傳感器測試的返回值在110左右，濃煙時，煙霧傳感器測試的返回值在180左右。
