根據(jù)生產(chǎn)聚酯薄膜所采用的原料和拉伸工藝不同可分為以下兩種：

　　1、雙向拉伸聚酯薄膜（簡稱BOPET），是利用有光料（也稱大有光料，即是在原材料聚酯切片中添加鈦白粉，經(jīng)過干燥、熔融、擠出、鑄片和縱橫拉伸的高檔薄膜，用途廣泛。

　　2、單向拉伸聚酯薄膜（簡稱CPET）,是利用半消光料（原材料聚酯切片中沒有添加鈦白粉），經(jīng)過干燥、熔融、擠出、鑄片和縱向拉伸的薄膜，在聚酯薄膜中的檔次和價格最低，主要用于藥品片劑包裝。由于使用量較少，廠家較少大規(guī)模生產(chǎn)，大約占聚酯薄膜領(lǐng)域的5[%]左右,我國企業(yè)也較少進(jìn)口，標(biāo)準(zhǔn)厚度有150μm。

　　由于聚酯薄膜的特性決定了其不同的用途。不同用途的聚酯薄膜對原料和添加劑的要求以及加工工藝都有不同的要求，其厚度和技術(shù)指標(biāo)也不一樣；另外，只有BOPET才具有多種用途，因此根據(jù)用途分類的薄膜都是BOPET?？煞譃橐韵聨追N：

　　1、電工絕緣膜。由于其具有良好的電器、機械、熱和化學(xué)惰性，絕緣性能好、抗擊穿電壓高，專用于電子、電氣絕緣材料，常用標(biāo)準(zhǔn)厚度有：25μm、36μm、40μm、48μm、50μm、70μm、75μm、80μm、100μm和125μm（微米）。其中包括電線電纜絕緣膜（厚度為25-75μm）和觸摸開關(guān)絕緣膜（50-75μm）。

　　2、電容膜。具有拉伸強度高、介電常數(shù)高，損耗因數(shù)低，厚度均勻性好、良好的電性能、電阻力大等特點，已廣泛用于電容器介質(zhì)和絕緣隔層。常用標(biāo)準(zhǔn)厚度有3.5μm、3.8μm、4μm、4.3μm、4.8μm、5μm、6μm、8μm、9μm、9.8μm、10μm、12μm。

　　3、護(hù)卡膜。具有透明度好、挺度高、熱穩(wěn)定好、表面平整優(yōu)異的收卷性能、均勻的縱橫向拉伸性能，并具有防水、防油和防化學(xué)品等優(yōu)異性能。專用于圖片、證件、文件及辦公用品的保護(hù)包裝，使其在作為保護(hù)膜燙印后平整美觀，能保持原件的清晰和不變形。常用標(biāo)準(zhǔn)厚度有10.75μm、12μm、15μm、25μm、28μm、30μm、36μm、45μm、55μm、65μm、70μm，其中15μm以上的主要作為激光防偽基膜或高檔護(hù)卡膜使用。

　　4、通用膜。具有優(yōu)異的強度和尺寸穩(wěn)定性、耐寒性及化學(xué)穩(wěn)定性，廣泛用于復(fù)合包裝、感光膠片、金屬蒸鍍、錄音錄像等各種基材。具體有以下幾種：

　?、侔霃娀?。最主要的特點是縱向拉伸強度大，在較大的拉力下不易斷裂，主要用于盒裝物品的包裝封條等。常用標(biāo)準(zhǔn)厚度有20μm、28μm、30μm、36μm、50μm。

　?、跔C金膜。最大特點是拉伸強度和透明度好，熱性能穩(wěn)定、與某些樹脂的結(jié)合力較低。主要適合高溫加工過程中尺寸變化小或作為轉(zhuǎn)移載體的用途上。常規(guī)標(biāo)準(zhǔn)厚度為9μm、12μm、15μm、19μm、25μm、36μm。

　　③印刷復(fù)合包裝膜。主要特點是透明性好、抗穿透性佳、耐化學(xué)性能優(yōu)越、耐溫、防潮。適用于冷凍食品及食品、藥品、工業(yè)品和化妝品的包裝。常用標(biāo)準(zhǔn)厚度為12μm、15μm、23μm、36μm。

　　④鍍鋁膜。主要特性是強度高、耐溫和耐化學(xué)性能好、有良好的加工以及抗老化性能，適當(dāng)?shù)碾姇炋幚?，使得鋁層和薄膜的附著更加牢固。用于鍍鋁后，可廣泛用于茶葉、奶粉、糖果、餅干等包裝，也可作為裝飾膜如串花工藝品、圣誕樹；同時還適用于印刷復(fù)合或卡紙復(fù)合。常規(guī)標(biāo)準(zhǔn)厚度有12μm、16μm、25μm、36μm。

　?、荽庞涗洷∧ぁ＞哂谐叽绶€(wěn)定性好，厚度均勻，抗拉強度高等特點。適用于磁記錄材料的基膜和特殊包裝膜。包括錄音錄像帶基（常用標(biāo)準(zhǔn)厚度有9-12μm）和黑色膜（常用標(biāo)準(zhǔn)厚度有35-36μm）。

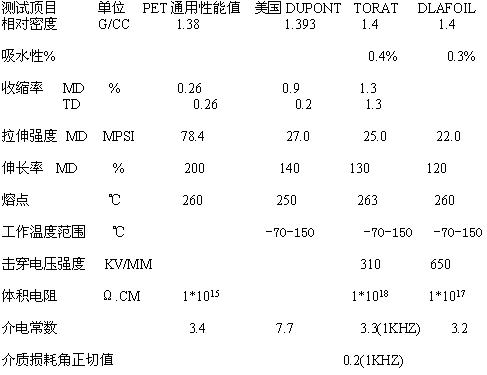

　　杜邦EI型PET(聚脂薄膜特性)值

　　熔化點：大約2500C(4800F)(Fishcr Johns Nethod)

　　熱膨脹底數(shù)：1.7*10-8in1oC(30oC、50OC、ASTM DG96-44MOSIFIED)

　　工作溫度：-700C~1500C(電路焊接能在焊鍋溫度約2750C)

　　應(yīng)力釋放：1.5[[%]](30min、1500C)

　　張力：25000psi(250C ASTM D882-64T方法A)

　　延伸：120[[%]](250C ASTM D882-64T方法A)

　　張力系數(shù)：500000 psi(250C ASTM D882-64T方法A)

　　密度：1395(250C ASTM D1505-63T modificd)

　　吸潮：低于0.8[[%]](ASTM D570-63浸水24H/230C)

　　介電強度：7500伏(250C 60HZ ASTM D149-64)

　　介電張強：7500伏(1500C 60HZ ASTM D149-64)

　　介電常數(shù)：3.0 3.7(250C 1500C 60HZ-1MHZ ASTMD 150-65T)

　　介電損耗：0.005(250C 1KHZ ASTMD 150-65T)

　　體積電阻：1013ΩCM250C)1013ΩCM(150C)
