電量傳感器

電流傳感器特性參數

　　額定輸入：0.5～10～100mA AC；

　　額定輸出：0～5Vdc；0～20mA；4～20mA；

　　輸出紋波：≤10mV；

　　精度：1.0級；

　　線性范圍：0～120[%]；

　　響應時間：≤300mS ；

　　隔離耐壓： 2500V DC/1分鐘；

　　工作溫度：-20℃～+70℃；

WB電量傳感器在直流屏中的應用框圖

一、前言：
　　
　　直流電源系統主要應用于電力系統中各類發電廠、水電站和各類變電站，用作斷路器分合閘以及控制、保護和事故照明的電源。系統采用PLC或工控機，進行對電池、控制母線和饋電回路進行自動在線監測，并具有遙測、遙信、遙控和遙調功能，通過RS-232/RS-485接口通訊，接受控制并上傳信息。系統采用觸摸屏或者大屏幕漢顯液晶與用戶接口，可顯示直流系統的當前運行狀態，系統運行異常信息自動顯示和報警。操作簡單方便。系統一般采用雙電源輸入，自動備用和投切。
　　
　　二、系統主要由以下部分組成：
　　
　　交流配電、充電模塊、直流饋電系統、配電監控模塊（模擬量和開關信號量）、監控模塊（系統的智能管理，實現與觸摸屏的通訊和后臺機的遠程監控，完成四遙功能）、觸摸屏（人機會話接口）、絕緣檢測儀（系統母線和支路的絕緣監測）、蓄電池、電池檢測儀。系統檢測傳感器目前有兩種方案，一種是模擬量輸出（一般是頻率輸出、跟蹤電壓輸出等）上位機通過PLC實現數據采集與控制、和主控機房通信。本方案基于傳統微機直流屏的監測要求，系統結構比較固定，屏內布線安裝較復雜，總成本較高，得到普遍應用。 2002年以來，維博公司率先針對微機直流屏推出了總線式（RS485輸出）傳感器，特別是總線式直流漏電流傳感器，通過RS485直接與工控機通信。從系統上簡化了設計、大幅降低了成本、極大提高了可靠性，得到一批生產設計能力強大的直流屏廠商的青睞，開始大批量配套。
　　
　　三、系統基本“四遙”功能概述
　　
　　遙測項目：
　　
　　兩路交流輸入三相電壓、電流；直流輸電壓、電流
　　
　　蓄電池組電壓、電流、容量；系統運行歷史記錄
　　
　　遙信項目：
　　
　　交流電源故障（過壓、欠壓、缺相、失壓、直流母線過壓、欠壓）
　　
　　直流母線過壓、欠壓模塊故障；蓄電池組開關脫扣（或熔斷器熔斷）；歷史故障記錄
　　
　　遙控項目：
　　
　　系統開機、關機；各充電模塊開機、關機
　　
　　均充/浮充電壓設置、狀態轉換；蓄電池充電電流設置
　　
　　輸入、輸出報警設置
　　
　　遙調項目：
　　
　　均充電壓、浮充電壓、控母電壓
　　
　　四、應用框圖
　　

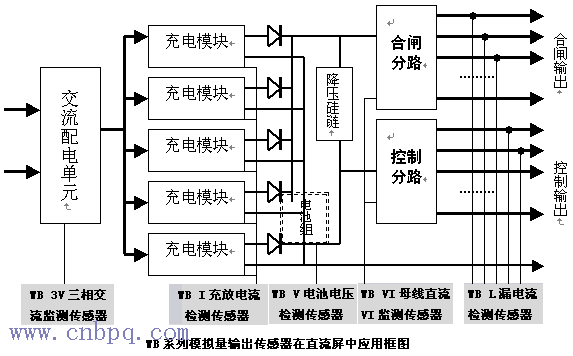

模擬產品應用

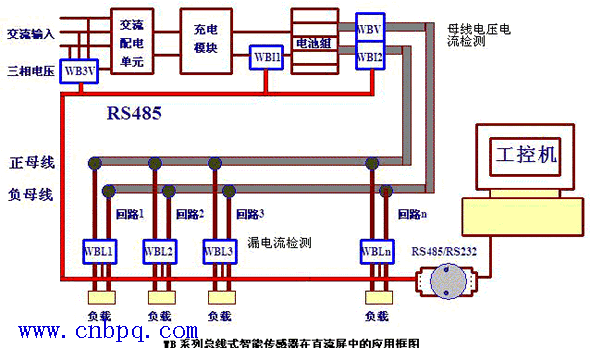

智能產品應用

電量傳感器解釋

　　一計量器具
　　1 傳感器 ARCM-NTC傳感器ARCM-NTC
　　直接作用于被測量，并能按一定規律將其轉換為同種或別種量值輸出的器件。
　　2 變送器 P/Q組合變送器BD-3P/Q/Ⅰ
　　輸出為標準信號的傳感器。
　　3 檢測器
　　用于指示某種特定量的存在而不必提供量值的器件或物質。
　　4 電量隔離傳感器
　　在被測電量與輸出信號之間，采用非電媒體進行隔離，把被測電量轉換成規定電信號的傳感器。
　　二測量
　　1 被測量
　　受到測量的量。
　　2 影響量
　　不是被測對象但卻影響被測量值或計量器具示值的量。
　　如：測量交流電壓時的頻率。
　　三計量器具特性
　　1 準確度
　　計量器具給出接近于被測量真值的示值的能力。
　　2 準確度等級
　　(符合一定的計量要求，使其誤差保持在規定極限以內的)計量器具的等級或級別。
　　3 量程
　　測量范圍的上下限之差的模。
　　|上限值-下限值|
　　4 標準工作條件(參比工作條件)
　　為進行性能試驗或為保證測量結果能有效地相互比對而規定的計量器具的使用條件。
　　如：參比溫度范圍15℃～35℃
　　5 額定工作條件
　　為了使計量器具規定的計量特性處于給定的極限之內 而規定的正常使用條件。
　　如：額定溫度范圍0℃～50℃
　　6 極限工作條件
　　為了使計量器具不致造成損壞或計量特性永久性降低而規定的極端條件。
　　如：極限溫度范圍-10℃～+70℃
　　7 標稱值
　　標注在器具上用以標明其特性或指導使用的值。
　　如：標注在電阻上的電阻值，砝碼值，傳感器標簽上的輸出值。
　　8 額定輸入值
　　為了使計量器具規定的計量特性處于給定的極限之內 而規定的計量器具的輸入值或輸入范圍。
　　四測量誤差
　　1 絕對誤差
　　測量結果與被測量的真值(預期值、理想值)之差。
　　2 相對誤差
　　測量的絕對誤差與被測量的真值之比。
　　3 誤差的絕對值
　　不考慮正負號的誤差值。
　　五計量器具的誤差
　　1 基本誤差(固有誤差)
　　計量器具在標準條件下所具有的誤差。
　　如：線性誤差、紋波、響應時間、回程誤差等。
　　2 附加誤差(影響量誤差)
　　計量器具在非標準條件下所具有的誤差。
　　如：溫度影響、濕度影響、輔助電源影響、被測量頻率影響、被測量電壓影響、
　　被測量功率因數影響等原因產生的誤差。
　　3 引用誤差
　　計量器具的絕對誤差與其量程之比。
　　4 線性誤差
　　標準曲線與規定直線之間的最大偏差。
　　5 回程誤差
　　在相同條件下，被測量值不變，計量器具行程方向不同其示值之差的絕對值。
　　6 量化誤差
　　被測量的實際階梯特性與理想特性的偏差。
　　六值
　　1 有效值：瞬時值的平方在一周期內的平均值的平方根。或曰“均方根值”。
　　Vrms = = Vp = 0.707 Vp
　　2 平均值：瞬時值在半個周期內的平均值。
　　Vavg = = Vp = 0.636 Vp
