1. 既可以測量靜止扭矩，也可以測量旋轉轉矩;

　　2.　既可以測量靜態扭矩，也可以測量動態扭矩；

　　3. 檢測精度高，穩定性好；抗干擾性強;

　　4. 體積小，重量輕，多種安裝結構，易于安裝使用；

　　5. 不需反復調零即可連續測量正反轉扭矩;

　　6.沒有導電環等磨損件，可以高轉速長時間運行；

　　7．傳感器輸出高電平頻率信號可直接送計算機處理；

　　8．測量彈性體強度大可承受100[%]的過載

一 ? 前言

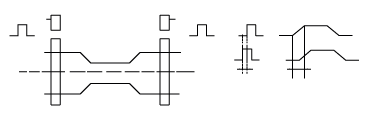

　　在旋轉動力系統中最頻繁涉及到的參數:旋轉扭矩,為了檢測旋轉扭矩傳統使用較多的是扭轉角相位差式傳感器，該方法是在彈性軸的兩端安裝著兩組齒數、形狀及安裝角度完全相同的齒輪，在齒輪的外側各安裝著一只接近(磁或光)傳感器。當彈性軸旋轉時，這兩組傳感器就可以測量出兩組脈沖波，比較這兩組脈沖波的前后沿的相位差就可以計算出彈性軸所承受的扭矩量。該方法的優點：實現了轉矩信號的非接觸傳遞，檢測信號為數字信號；缺點：體積較大，不易安裝，低轉速時由于脈沖波的前后沿較緩不易比較，因此低速性能不理想。（見圖一）

(1)激磁電路，(2)能源環形變壓器的初級線圈(輸入)，(3) 信號環形變壓器次級線圈(輸出)，(4)信號處理電路
五 ? 工作過程
??? 向傳感器提供 ± 15V電源，激磁電路中的晶體振蕩器產生４００Hz的方波，經過TDA2030功率放大器即產生交流激磁功率電源，通過能源環形變壓器T1從靜止的初級線圈傳遞至旋轉的次級線圈，得到的交流電源通過軸上的整流濾波電路得到 ± ５ V的直流電源，該電源做運算放大器AD822的工作電源；由基準電源AD589與雙運放AD822組成的高精度穩壓電源產生 ± 4.5V的精密直流電源，該電源既作為電橋電源，又作為放大器及V/F轉換器的工作電源。當彈性軸受扭時，應變橋檢測得到的mV級的應變信號通過儀表放大器AD620放大成1.5v ± 1v的強信號，再通過V/F轉換器LM131變換成頻率信號，通過信號環形變壓器T2從旋轉的初級線圈傳遞至靜止次級線圈，再經過傳感器外殼上的信號處理電路濾波、整形即可得到與彈性軸承受的扭矩成正比的頻率信號，該信號為TTL電平,既可提供給專用二次儀表或頻率計顯示也可直接送計算機處理。由于該旋轉變壓器動--靜環之間只有零點幾毫米的間隙，加之傳感器軸上部分都密封在金屬外殼之內，形成有效的屏蔽，因此具有很強的抗干擾能力。
??? 本傳感器輸出的頻率信號在零點時為 10kHz.正向旋轉滿量程時為15KHz.反向旋轉滿量程時為5KHz。即滿量程變量為5000個數/每秒。轉速測量采用光電齒輪或者磁電齒輪的測量方法，軸每旋轉一周可產生60個脈沖，高速或中速采樣時可以用測頻的方法，低速采樣時可以用測周期的方法。本傳感器精度可達 ± 0.2[%]～ ± 0.5[%]（F · S）。由于傳感器輸出為頻率信號，所以無需AD轉換即可直接送至計算機進行數據處理。
六 ? 應用范圍
　　1. 檢測發電機，電動機 ，內燃機等旋轉動力設備輸出扭矩及功率。
　　2. 檢測減速機，風機，泵，攪拌機，卷揚機，螺旋槳，鉆探機械等設備的負載扭矩及輸入功率。
　　3. 檢測各種機械加工中心，自動機床的工作過程中的扭矩4. 各種旋轉動力設備系統所傳遞的扭矩及效率；
　　5. 檢測扭矩的同時可以檢測轉速，軸向力。
　　6. 可用于制造粘度計，電動(氣動，液力)扭力扳手。
七 ? 安裝使用
　　1.使用兩組聯軸器，將傳感器安裝在動力源和負載之間。

圖六

　　2.建議用撓性、彈性或萬向節聯軸器，以保證同心度 ∠ 0.1mm以下。
　　3.動力及負載設備必須固定可靠避免振動。
　　4.將本傳感器的基座與設備的基座固定可靠，中心高須墊合適避免產生彎矩 。
八 ? 多種安裝方式
??? 本傳感器經過五年的批量試產，廣泛受到用戶的好評。本傳感器屬貫通形安裝方法，一般需要通過聯軸器安裝，為了便于在特殊要求的條件下使用，本傳感器還有七種變形結構：
　　1.如果要求傳動系統的軸向不因安裝了傳感器而加長，則可使用智能聯軸器--既可以檢測扭矩，又可以承擔聯軸器的功能。也就是一種帶檢測功能的聯軸器。
　　2.被測傳動系統不允許加長但可以拆卸時，則可以使用套裝式扭矩傳感器--套在被測軸上即可測試。
　　3.被測傳動系統既不允許加長又不可以拆卸時，則可以使用在現場組裝的卡裝式扭矩傳感器。從軸的兩側卡在軸上即可進行測試。即可長期監測也可短期檢測。與電流鉗形表相似。
　　4．有的測試系統既有扭力又有軸向力時則可以使用轉矩轉速軸向力三參數傳感器；既可以避免軸向力對扭力測試的干擾又可以測量軸向力的信號；
　　5．在高轉速或超高轉速下測試時可以使用無軸承式轉矩轉速傳感器；
　　6．如果被測系統為不旋轉狀態時可以使用扭矩傳感變送器；
　　7．如果被測系統最大值在5mN · m至1N · m時可以使用小量程轉矩轉速傳感器
這幾種傳感器的結構及使用方法將陸續介紹。
九 智能轉矩轉速測量?jī)x
??? 為了更方便的使用本系列扭矩傳感器特配合設計了智能轉矩轉速測量?jī)x與計算機虛擬儀器，該兩種儀器可以直接顯示出正在測量的轉矩，轉速，功率值的數值及曲線，也可以設定轉矩的限定值，超值報警，還可以保存本次測量的轉矩峰值及曲線，并且可以打印出上述各參數及曲線圖。

?????? 扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量?jī)x器。應用范圍十分廣泛，主要用于：

?????? 1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；

?　　2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；

?　　3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；

?　　4、可用于污水處理系統中的扭矩及功率的檢測；

?　　5、可用于制造粘度計；

?　　6、可用于過程工業和流程工業中；

?　　7、可以應用于實驗室，測試部門以及生產監控和質量控制。

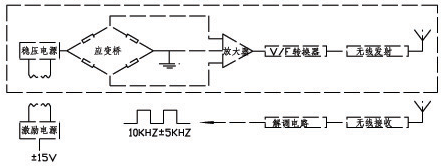

　　將專用的測扭應變片用應變膠粘貼在被測彈性軸上并組成應變橋 ,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。本系統的能源輸入及信號輸出是由兩組帶間隙的特殊環型變壓器承擔的。因此實現了無接觸的能源及信號傳遞功能。

?　　向傳感器提供 ± 15V電源，激磁電路中的晶體振蕩器產生400Hz的方波，經過TDA2030功率放大器即產生交流激磁功率電源，通過能源環形變壓器T1從靜止的初級線圈傳遞至旋轉的次級線圈，得到的交流電源通過軸上的整流濾波電路得到 ± 5 V的直流電源，該電源做運算放大器AD822的工作電源；由基準電源AD589與雙運放AD822組成的高精度穩壓電源產生 ± 4.5V的精密直流電源，該電源既作為電橋電源，又作為放大器及V/F轉換器的工作電源。當彈性軸受扭時，應變橋檢測得到的mV級的應變信號通過儀表放大器AD620放大成1.5v ± 1v的強信號，再通過V/F轉換器LM131變換成頻率信號，通過信號環形變壓器T2從旋轉的初級線圈傳遞至靜止次級線圈，再經過傳感器外殼上的信號處理電路濾波、整形即可得到與彈性軸承受的扭矩成正比的頻率信號，該信號為TTL電平,既可提供給專用二次儀表或頻率計顯示也可直接送計算機處理。由于該旋轉變壓器動--靜環之間只有零點幾毫米的間隙，加之傳感器軸上部分都密封在金屬外殼之內，形成有效的屏蔽，因此具有很強的抗干擾能力。

?　　傳感器輸出的頻率信號在零點時為 10kHz.正向旋轉滿量程時為15KHz.反向旋轉滿量程時為5KHz。即滿量程變量為5000個數/每秒。轉速測量采用光電齒輪或者磁電齒輪的測量方法，軸每旋轉一周可產生60個脈沖，高速或中速采樣時可以用測頻的方法，低速采樣時可以用測周期的方法。本傳感器精度可達 ± 0.2%～ ± 0.5%（F · S）。由于傳感器輸出為頻率信號，所以無需AD轉換即可直接送至計算機進行數據處理。

　　1、扭矩信號輸出基本形式：

?　　· 方波信號、脈沖信號。

?　　· 扭矩傳感器的標準信號輸出是頻率信號，即5-15KHz；為了適應客戶需求，無需外置模塊，與原始輸出電路整合設計直接輸出4-20mA、0-20mA、1-5V、0-5V模擬信號，方便客戶采。

?　　2、扭矩信號處理形式：

?　　· 扭矩傳感器輸出的頻率信號送到頻率計或數字表，直接讀取與扭矩成正比的頻率信號或電壓、電流信號。

?　　· 扭矩傳感器的扭矩與頻率信號送給單片機二次儀表，直接顯示實時扭矩值、轉速及輸出功率值及 RS232通訊信號。

?　　· 直接將扭矩與轉速的頻率信號送給計算機或 PLD進行處理。

?　　1.定期應給扭矩傳感器兩端軸承加潤滑脂。加潤滑脂時，僅將兩端軸承蓋打開，將潤滑脂加入軸承，然后裝上兩端蓋。

?　　2.應儲存在干燥、無腐蝕、室溫為 -20℃——70℃的環境里。

?　　1.安裝時，不能帶電操作，切莫直接敲打、碰撞傳感器。

?　　2.聯軸器的緊固螺栓應擰緊 ,聯軸器的外面應加防護罩，避免人身傷害。

?　　3.信號線輸 出不得對地 ,對電源短路,輸出電流不大于10mA· 屏蔽電纜線的屏蔽層必須與 +15V電源的公共端（電源地）連接。

?　　隨著自控系統的不斷完善和發展，對扭矩傳感器的精度、可靠性和響應速度提出了更高的要求。扭矩傳感器正呈現以下的發展趨勢：

?　　1、測試系統向微型化!數字化、智能化、虛擬化和網絡化方向發展；

?　　2、從單功能向多功能發展，包括自補償、自修正、自適應、自診斷、遠程設定、狀態組合、信息存儲和記憶；

?　　3、向著小型化、集成化方向發展。傳感器的檢測部分可以通過結構的合理設計和優化來實現小型化，IC部分可以整合盡可能多的半導體部件、電阻到一個單獨的IC部件上，減少外部部件的數量；

?　　4、由靜態測試向動態在線檢測方向發展。
