雙向可控硅驅動750W馬達

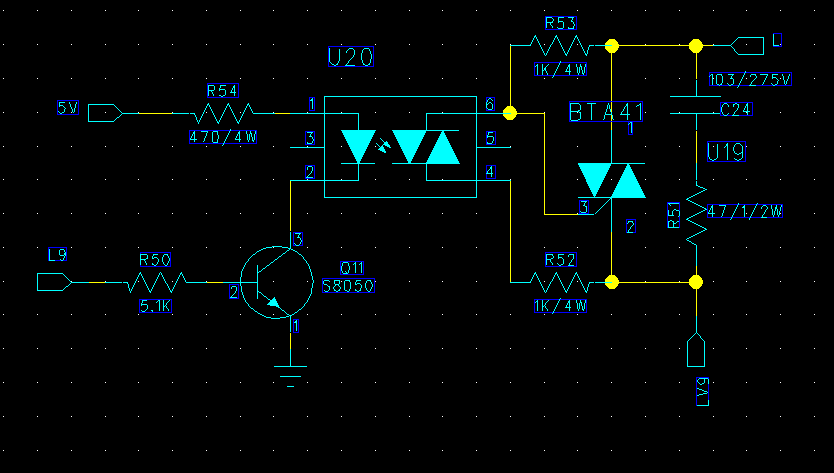

當驅動馬達時可控硅沒用3天就會燒壞,為什么?請大家跟我分析一下,驅動的是一臺抽真空馬達750W,用的是BTA41的可控硅,,電路燒壞時R52一起燒壞,這是為什么呢?
提問者：jiaodelong11
地點：-
瀏覽次數：9141
提問時間：01-10 03:12
我有更好的答案
- 14條回答
-
深圳市正商電子科有限公司
01-13 22:30
BTA41允許40A電流，容量足夠。
從使用幾天之后損壞看，可能是散熱不好，管子工作溫度過高，在電機頻繁啟動停止情況下將更高。
應檢查管子正常工作時的溫度，尤其是頻繁啟動停止情況下的溫度。
-
云漢電子社區邀好友
01-13 00:55
都能用手來碰上面的散熱片,,溫度我想都會在80度以下,,,一般這些管他的溫度達到多少后就會燒壞的?
-
腦洞大賽11
01-12 22:37
電路接法不對，
可控硅應該是1/3象限觸發為最好，你這個接法是2/4象限觸發，當然容易燒了。
改成光耦和R53串聯。
另外，光耦的耐壓要足夠。
-
cmh2
01-14 17:18
有沒有相關的電路可供參考一下,,我是第一次做的,
-
twtetrwerw
01-19 20:05
電路接法不對，重畫，光耦可用MOC3041--MOC3063。
-
ywytwerw
01-16 17:19
我把電路改動了,,第一:把可控硅的3腳接到光耦的4腳,第二:把R51和C24調換了一下位置,,,請問有沒有問題
-
hu_qw
01-13 20:54
第一: 電路必須按上圖接，如開關動作錯，可將L9輸出取反。
第二: 把R51和C24調換了一下位置，抗干擾效果好一點，但影響不大。
-
liaosanguo
01-17 19:11
另外，如有可能，
R54 用 220-330，增大點光耦驅動電流。
R52 用 220-470，不用也可，抗干擾略差些。
R53 用 330-680，可減小點雙向可控硅導通壓降，減少雙向可控硅的溫升。
-
kingnet_52001
01-14 17:56
太謝謝了,,我準備重新改電路測試,,,謝謝,,,
-
建企商務服務
01-10 15:54
我覺得4樓說得有道理
-
HTJD
01-12 01:08
沒有過零觸發，可控硅很容易燒的。
-
XWM4612
01-15 14:39
好像很多都是用MOC3081,MOC3083
-
panbyron
01-16 04:30
是直流馬達嘛
-
chm2
01-17 23:50
這樣的原理圖背景眼睛不累么。。。換換顏色吧。。。
